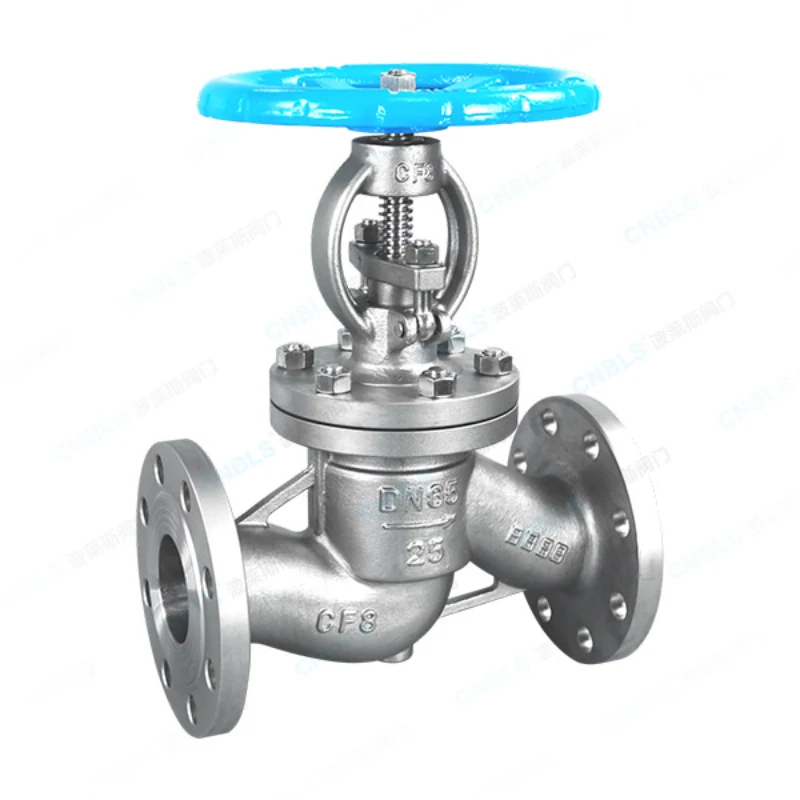

Laipallinen maapalloventtiili

Tiukasti alan standardien mukaisesti valmistettuja Bolaisi-venttiilejä on saatavana useista materiaaleista - mukaan lukien hiiliteräs ja ruostumaton teräs - ja ne soveltuvat monimutkaisiin käyttöolosuhteisiin, joihin liittyy ympäristön tai korkeita lämpötiloja, korkeita paineita, syövyttäviä aineita, höyryä ja öljytuotteita. Jokainen yksikkö käy läpi tiukat painetestit ennen tehtaalta lähtöä, mikä varmistaa vakaan tiivistyksen, alhaisen virtausvastuksen ja pitkän käyttöiän. Näitä venttiileitä käytetään laajasti maailmanlaajuisissa kemian-, sähkön-, kaukolämpö-, kunnallisinfrastruktuuri- ja energia-alan projekteissa.

Tuotteen määritelmä

Laipallisessa palloventtiilissä on kiinteä valettu laipparakenne venttiilirungon molemmissa päissä. Venttiilin varsi ajaa kiekkoa pystysuoralla nostoliikkeellä muuttaen istukan virtausaluetta kolmen ensisijaisen toiminnon saavuttamiseksi: väliaineen sulkeminen, virtauksen säätö ja paineen kuristus. Laippaliitos varmistaa turvallisen asennuksen ja vankan tiivistyksen sekä helpottaa kätevää purkamista ja huoltoa. Tästä syystä laipallinen palloventtiili on suositeltava valinta putkijärjestelmiin, jotka vaativat toistuvaa jaksotusta ja virtauksen tai paineen säätöä – sovelluksissa, joissa luistiventtiilit tai palloventtiilit eivät voi toimia riittävinä korvikkeina.

Tuotteen ydinparametrit

Tekniset tiedot ja rakenteellinen suorituskyky

1. Virtausreitti ja nestedynamiikka

Siinä on optimoitu virtaviivainen "S-muotoinen" virtausreitti, joka varmistaa tasaisen väliaineen virtauksen, minimaalisen turbulenssin ja alhaisen painehäviön, mikä vähentää tehokkaasti energiankulutusta putkistossa. Toisin kuin luistiventtiilien suora virtausreitti, palloventtiilin ainutlaatuinen kaareva venttiilikammiorakenne mahdollistaa virtauksen säätelyn ja tarkan paineen alennuksen/stabiloinnin täyttäen prosessiputkistojen hienosäädön vaatimukset.

2. Tiivistysjärjestelmän suorituskyky

Kovatiivisteissä malleissa käytetään tarkasti sovitettua kartiomaista tiivisterakennetta, jonka tiivistyspinnoilla on kovapintainen korkeakovuus metalliseos. Tämä tarjoaa kestävyyttä nopeaa väliaineen eroosiota, korkeita lämpötiloja ja kulumista vastaan ​​ja varmistaa vakaan tiivistyskyvyn pitkällä aikavälillä olosuhteissa, joihin liittyy höyryä, hiukkasia ja korkeaa painetta. Pehmeästi tiivistetty versio tarjoaa tiiviin tiivistyksen, jolloin vuoto on nolla alhaisilla paineilla; se soveltuu sovelluksiin, joissa käytetään puhdistettua vettä, kaasua ja puhtaita nesteitä.

3. Avaaminen/sulkeminen ja lähetyksen suorituskyky

Venttiilin varsi on valmistettu kiinteällä tarkkuusvalssausprosessilla, jonka tuloksena on sileä, ruosteenkestävä ja korroosionkestävä pinta, joka varmistaa tasaisen, takertumattoman noston. Varsimutteri on valmistettu erittäin kulutusta kestävästä kupariseoksesta, jolla on alhainen kitkakerroin ja pitkä käyttöikä; se tukee toistuvaa, nopeaa toimintaa ilman liukumista tai kulumista, mikä tekee siitä ihanteellisen automatisoituihin korkeataajuisiin sovelluksiin.

4. Venttiilin rungon rakenteellinen lujuus

Venttiilin rungossa on yksiosainen valurakenne, jossa on tasainen seinämän paksuus ja tiheä valumikrorakenne, joka tarjoaa erinomaisen kestävyyden korkealle paineelle, iskuille ja muodonmuutoksille. Laippa ja venttiilin runko on integroitu saumattomasti, mikä tarjoaa korkean paineenkantokyvyn ja tasaisen tiivistyspinnan, joka varmistaa tiukan istuvuuden asennuksen aikana ja minimoi siten laipan vuodon tai muodonmuutosriskin pitkäaikaisen käytön aikana.

5. Sovelluksen soveltuvuus

Tuote tukee olosuhteita, joihin liittyy lämpökiertoa (korkeat/matalat lämpötilat), korkeapainepiikkejä ja jatkuvaa käyttöä. Sen rakennesuunnittelussa vältetään tavallisissa venttiileissä esiintyvät yleiset ongelmat, kuten eroosio, sisäinen vuoto ja tukkeutuminen. Materiaalit ja tiivisteyhdistelmät voidaan räätälöidä väliaineen syövyttävyyden, lämpötilan ja paineen perusteella, mikä tekee venttiilistä sopivan useimpiin monimutkaisiin teollisuusputkijärjestelmiin.

Tuotantoprosessi

Boles Valve noudattaa tarkkaa valmistusta koko prosessin ajan; jokainen laipallinen palloventtiili käy läpi kattavan standardoidun tuotantosekvenssin:

Raaka-aineen spektroskooppinen analyysi: Jokainen hiiliteräksen ja ruostumattoman teräksen raaka-aineerä läpikäy spektroskooppisen analyysin materiaalin yhteensopivuuden ja epäpuhtauksien tai vikojen puuttumisen varmistamiseksi.

Tarkkuusvaluprosessi: Silica sol -tarkkuusvalua käytetään varmistamaan tiheä venttiilirunkorakenne, jossa ei ole huokoisuutta ja hiekkareikiä, mikä johtaa erinomaiseen paineenkestävyyteen.

Erittäin tarkka koneistus: Laippapinnat, tiivistyspinnat, venttiilin istukat ja venttiililevyt on kaikki tarkkuustyöstetty CNC-tekniikalla erittäin korkean tiivistystarkkuuden varmistamiseksi.

Tiivistyspinnan kovapintainen: Kovatiivistetyissä tuotteissa on kovapintainen Cr13- tai Stellite-seos, joka tarjoaa erinomaisen kestävyyden korkeita lämpötiloja, eroosiota ja kulumista vastaan.

Pölytön standardisoitu kokoonpano: Tiivisteet, tiivisteet ja kiinnikkeet on koottu tiukkojen standardien mukaisesti, ja vankka varren tiiviste ja suojaus eliminoivat kokonaan ulkoisen vuodon riskin. Painetestaus: Jokaisen venttiilin on läpäistävä sekä vaipan hydrostaattinen testi että istukan tiiviystesti; vain ne, jotka läpäisevät, hyväksytään varastointiin.

Korroosionestopinnoite ja suojapakkaus: Hiiliteräsrungoissa on ruosteenkestävä paistettu emalipinnoite, kun taas ruostumattomasta teräksestä valmistetut rungot passivoituvat. Laipat on varustettu suojakorkilla, ja vientipakkaus varmistaa kosteuden- ja iskunkeston.

Sovellusalueet

Laipalliset palloventtiilit ovat teollisuuden ydinventtiilejä, jotka soveltuvat monenlaisiin maailmanlaajuisiin suunnitteluprojekteihin:

Lämpö- ja yhteistuotantolaitokset: Korkean lämpötilan höyryputket, lämpööljyjärjestelmät, kattilan apuputket ja korkeapaineiset vedenkiertojärjestelmät.

Petrokemianteollisuus: Öljynkuljetus, kemialliset nesteet, happamat/emäksiset väliaineet, prosessiputket ja reaktioyksiköiden nesteiden ohjaus.

Kunnallinen vesi- ja paloturvallisuus: Kaupunkien putkistot, palopumppuhuoneet, jätevedenkäsittely ja pumppausasemien virtauksen säätö-/sulkujärjestelmät.

Ympäristönsuojelu ja uusi energia: jätekaasujen ja nesteiden käsittelylaitteet, uusien energiajärjestelmien nesteputket ja maakaasun siirtojärjestelmät.

Yleinen teollisuustuotanto: Tehdaskiertovesi, laiteputkistot, prosessinesteet ja automatisoidut putkistojärjestelmät.

Miksi valita Bolaisin laipalliset maapalloventtiilit?

1. Kattavat standardit maailmanlaajuisille projekteille

Täyttää kaikki tekniset vaatimukset kotimaisille tarjouksille, viennille ja ulkomaisille projekteille; täydellinen dokumentaatio varmistaa vaivattoman hyväksynnän.

2. Laaja materiaalivalikoima

Räätälöidyt materiaalit ja tiivistysratkaisut vakio-, syövyttäviä, korkean lämpötilan/korkean paineen ja hankaavia/eroosiota aiheuttavia olosuhteita varten – välttäen sekä riittämättömät tekniset tiedot että tarpeeton ylimäärittely.

3. Vakaa laatu ilman vuotoa

Tarkkuusvalu, karkaistut metalliseostiivistyspinnat ja kaksoispainetestaus takaavat luotettavan ja pitkäaikaisen toiminnan ilman vuotoja, tukkeumia tai vikoja, mikä vähentää merkittävästi myynnin jälkeisiä kustannuksia.

4. Suora valmistaja, jolla on runsaasti varastoja

Omat tuotantolinjat ja suuret lähetettävät varastot tukevat joukkotilauksia, kiireellisiä pyyntöjä ja mukautettuja määrityksiä. korkea kustannustehokkuus ilman välikäsiä.

5. Ammattimainen valinta ja kattava myynnin jälkeinen tuki

Käyttöolosuhteisiin perustuva tarkka myyntiä edeltävä valinta estää virheelliseen asennukseen tai käyttöön liittyvät riskit; Myynnin jälkeiset tekniset ohjeet asennukseen tarjotaan sekä täydelliset sertifioinnit, painetestausraportit ja materiaalitodistukset.

FAQ

Q1: Mitä eroa on maapalloventtiilillä ja luistiventtiilillä?

V: Luistiventtiilit soveltuvat vain täysin avoimeen tai täysin suljettuun toimintaan, eivätkä ne voi säätää virtausta; Maapalloventtiilit voivat kuitenkin sekä katkaista virtauksen että kuristaa/säätää painetta, mikä tekee niistä ihanteellisia putkistosovelluksiin, jotka vaativat toistuvaa käyttöä ja virtauksen tai paineen säätöä. Maapalloventtiilit ovat suositeltu valinta höyryputkistoon.

Q2: Voidaanko laipallisia maapalloventtiilejä käyttää korkean lämpötilan höyryyn?

V: Ehdottomasti. WCB-hiiliteräksestä tai WC9-seosteräksestä valmistetut palloventtiilit on suunniteltu erityisesti korkean lämpötilan höyry- ja lämpööljysovelluksiin; ne tarjoavat korkean lämpötilan kestävyyden, eroosionkestävyyden ja luotettavan tiivistyksen, mikä tekee niistä vakioventtiilityypin lämpöputkistojärjestelmissä.

Q3: Tarjoatko räätälöityjä, yksityisiä merkintöjä (OEM) tai epätyypillisiä tuotteita?

V: Kyllä, tuemme epätyypillisiä mittoja, erikoispaineluokituksia, erikoismateriaaleja, mukautettuja tuotemerkkejä ja OEM-vientipalveluita.

Q4: Mikä on läpimenoaika?

V: Varastossa olevat vakiotiedot toimitetaan 3–7 päivän kuluessa; Ei-standardi-, korkeapaine- tai seosterästilausten toimitusajat on arvioitu erityisvaatimusten perusteella.

Q5: Voitko toimittaa täydellisen teknisen dokumentaation?
