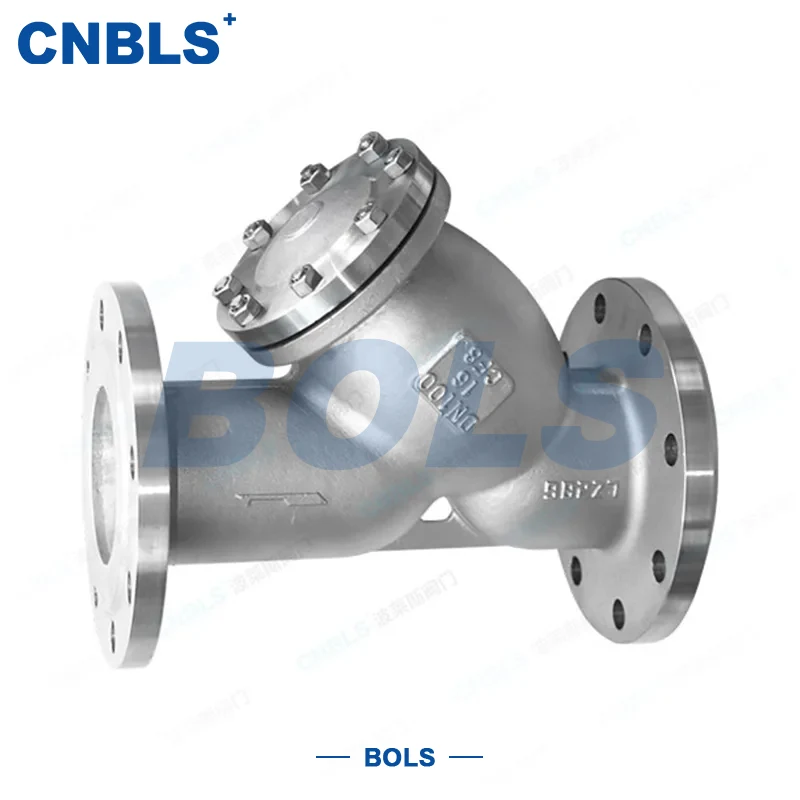

Ruostumattomasta teräksestä valmistettu Y-tyypin suodatin

Ydinsovellusskenaariot

Ruostumattomasta teräksestä valmistettu laippa Y-tyypin suodattimella on kompakti rakenne, korkea hyötysuhde, helppo huoltaa ja erinomainen korroosionkestävyys. Sitä käytetään laajasti erilaisissa putkistojärjestelmissä median puhdistamiseen ja laitteiden suojaamiseen.

● Elintarvike- ja lääketeollisuus: 316 litran ruostumaton teräs + elintarvikelaatuiset tiivisteet, 100–200 meshin korkean tarkkuuden seula, täysin FDA/3A-standardien mukainen. Ei raskasmetallisaostumista, ei kontaminaatiota. Soveltuu raaka-aineiden siirtoon, juomien, meijerituotteiden tuotantoon online-puhalluksella.

● Petrokemianteollisuus: 316/316L materiaali, luokka 150 – luokka 600. Poistaa tehokkaasti hiukkaset liuottimista, happamasta raaka-aineesta, klooratuista aineista venttiilien ja instrumenttien suojaamiseksi. Automaattinen puhallusmalli jatkuvaan käyttöön.

● Municipal & Construction: 304 ruostumaton teräs, 20–60 mesh. Poistaa hiekan, ruosteen vesi-, LVI- ja toisiovesijärjestelmistä. Suojaa pumppuja ja solenoidiventtiilejä alhaisilla ylläpitokustannuksilla.

● Teollinen valmistus: Hydraulijärjestelmiin, paineilmalinjoihin, jäähdytysainepiireihin. 50–100 mesh poistaa metallihiukkaset ja pölyn kulumisen vähentämiseksi. Y-tyyppinen rakenne takaa minimaalisen virtausvastuksen.

● Precision Instrument & Electronics: 200–500 meshin sintrattu verkko ultrapuhdasta vettä ja puolijohdejärjestelmiä varten. 316L takaa korkean puhtauden ja vakaan toiminnan.

Tuotteen ydinedut

● Korkea hyötysuhde ja pieni vastus: Virtaushäviö ≤0,02MPa, suodatusteho ≥98%.

● Vahva ja kestävä: Taottu ruostumattomasta teräksestä valmistettu runko, korkea paineenkesto.

● Laaja yhteensopivuus: 304/316/316L vedelle, öljylle, kaasulle, kemikaaleille.

● Helppo huolto: online-puhallus, nopeasti irrotettava näyttö, minimaaliset seisokit.

● Turvallinen ja yhteensopiva: FDA/3A elintarvikkeille/lääkkeille; täyttää GB & ASME-standardit.

Tekniset ydinparametrit

Tuotteen määritelmä ja toimintaperiaate

Ruostumattomasta teräksestä valmistettu Y-tyypin suodatin on tarkkuussuodatuslaite, jossa on Y-tyyppinen virtauskanava ja naaraskierreliitos. Se poistaa kiinteät hiukkaset, ruosteen ja suspendoituneet kiinteät aineet suojellakseen pumppuja, venttiilejä ja instrumentteja.

Toimintaperiaate: Perustuu painovoimasedimentaatioon + seulasuodatukseen. Media tulee Y-tyypin runkoon; raskaat hiukkaset laskeutuvat pohjakammioon. Pienet hiukkaset jäävät näytön sisään. Puhdistettu materiaali virtaa alavirtaan. Mukana on tyhjennysventtiili, joka helpottaa puhdistamista ilman purkamista, mikä vähentää huomattavasti seisokkeja.

Vakiokierreliitos (NPT/BSP/GB) ja 304/316/316L-materiaali takaavat laajan sopeutuvuuden erilaisiin materiaaleihin ja vaativiin olosuhteisiin.

Päätyypit ja sovellusten yhteensopivuus

Materiaalin valintaopas

Runko ja kehys

● 304: yleinen vesi, ilma, öljy; -20 °C - 100 °C; PN16–PN40; kunnallinen ja yleinen teollisuus.

● 316: kloridi, heikko happo, merivesi; -20 °C - 180 °C; PN16–PN63; parempi pisteiskukestävyys.

● 316L: Vahva korroosio, hygieeninen palvelu; -40 °C - 200 °C; FDA/3A; lääke & ruoka.

Näyttö

● Kudottu verkko: 10–200 mesh, taloudellinen, helppo vaihtaa.

● Sintrattu verkko: 200–500 mesh, korkea lujuus, kulutusta kestävä.

● Hastelloy: Korkea lämpötila ≤300°C, äärimmäinen korroosio.

Tiivisteet

● PTFE: -20°C ~ 180°C, vahva korroosionkestävyys.

● EPDM: -20°C ~ 120°C, säänkestävä vesijärjestelmiin.

● FKM (Viton): -20°C ~ 200°C, korkea lämpötila ja korroosio.

● Elintarvikelaatuinen silikoni: FDA/3A, hajuton, ei saastuta.

Asennus ja huolto

Asennus

1. Seuraa virtauksen nuolta; asenna puhalluskammio alaspäin.

2.Puhdista putkisto ennen asennusta; tarkista näyttö ja tiivisteet.

3. Käytä PTFE-teippiä tai tiivisteitä; kiristä kunnolla vaurioiden välttämiseksi.

4.Varaa ≥30 cm huoltotilaa; asenna kansi ulos.

5.Paineista hitaasti, poista ilma, painetestaa 30 minuuttia ennen käyttöä.

Huolto

1.Säännöllinen puhallus: 1-2 kertaa viikossa (normaali); 1-2 kertaa/päivä (likainen materiaali).

2.Puhdista näyttö, kun paine-ero ≥0,02MPa. Vaihda, jos se on rikki.

3. Puhdista runko, levitä ruosteenestoöljyä; tarkasta syövyttävässä ympäristössä pistesyöpymien varalta.

4. Tee vuotojen, alhaisen virtauksen tai suuren paine-eron vianetsintä välittömästi.

5. Luo huoltokirjat elinkaaren hallintaa varten.
