Miksi kaksiosainen korkeatasoinen laippapalloventtiili on älykäs valinta nykyaikaiseen teollisuusputkien ohjaukseen?

Abstrakti:Oikean venttiilin valinta voi vaikuttaa suoraan putkiston turvallisuuteen, automaation tehokkuuteen, ylläpitokustannuksiin ja pitkän aikavälin toimintavakauteen. TheKaksiosainen korkeatasoinen laipallinen palloventtiilialkaenBolaision suunniteltu teollisuussulkusovelluksiin, joissa luotettava tiivistys, alhainen virtausvastus, joustava välineiden yhteensopivuus ja toimilaitteiden integrointi ovat tärkeitä. Kaksiosaisella rungolla, kelluvalla pallotiivisterakenteella, tiivisteholkkityyppisellä varren tiivisteellä ja ISO5211 korkealla asennusalustalla tämä venttiili tarjoaa käytännöllisen ratkaisun vesi-, öljy-, kaasu-, höyry-, kemikaali-, LVI- ja muihin teollisuuden putkistojärjestelmiin.

Sisällysluettelo

• Mikä on kaksiosainen korkeatasoinen laipallinen palloventtiili?
• Kuinka sen rakenne parantaa putkilinjan suorituskykyä?
• Mitkä ovat tärkeimmät edut?
• Miten pehmeät ja metalliset kovat tiivisteet verrataan keskenään?
• Mitkä ovat tärkeimmät tekniset parametrit?
• Missä tätä palloventtiiliä voidaan käyttää?
• Kuinka ostajien tulisi valita oikea venttiili?
• Miksi valita Bolaisi venttiilivalmistajaksi?
• Usein kysytyt kysymykset
• Johtopäätös

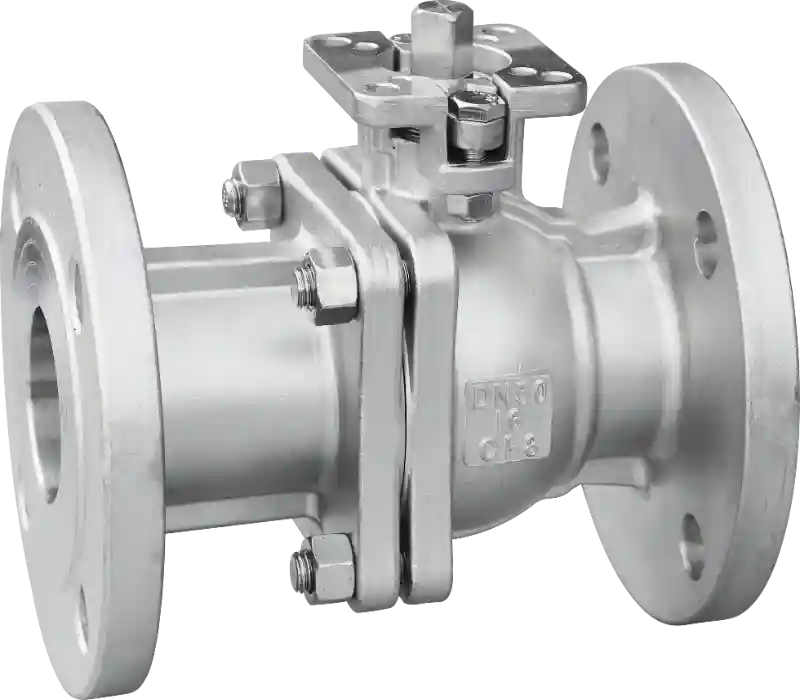

Mikä on kaksiosainen korkeatasoinen laipallinen palloventtiili?

Kaksiosainen korkeatasoinen laippapalloventtiili on teollinen neljänneskierrosventtiili, joka on suunniteltu ensisijaisesti luotettavaan putkistojen sulkemiseen. Sen pallo pyörii 90 astetta virtauskanavan avaamiseksi tai sulkemiseksi, mikä tarjoaa nopean toiminnan ja suhteellisen alhaisen virtausvastuksen. Kaksiosainen rakenne tekee myös tarkastuksesta ja huollosta helpompaa verrattuna malleihin, joihin on vaikea päästä käsiksi asennuksen jälkeen.

Yksi sen määrittelevistä ominaisuuksista onISO5211 korkea asennusalusta. Sen sijaan, että monissa asennuksissa vaadittaisiin ylimääräistä toimilaitteen kiinnikettä, standardoitu alusta mahdollistaa yhteensopivien sähköisten tai pneumaattisten toimilaitteiden asentamisen suoraan. Tämä tekee venttiilistä erityisen sopivan projekteihin, joissa tarvitaan automatisoitua tai etäohjausta.

Bolaisin tuotetietojen mukaan venttiili on saatavana muodossa DN15-DN200 (1/2"-8"), siinä on ruostumattomasta teräksestä valmistettu venttiilirunko ja sen luokitus on PN16. Se tukee kaksisuuntaista virtausta ja se voidaan konfiguroida joko PTFE-pehmeätiivisteellä tai metallikovatiivisteellä käyttöolosuhteista riippuen.

Kuinka sen rakenne parantaa putkilinjan suorituskykyä?

Teollisuusventtiilin suorituskyky ei riipu pelkästään materiaalista vaan myös sen sisäisestä rakenteesta ja liitossuunnittelusta. Bolaisin suunnittelu sisältää useita ominaisuuksia, jotka on tarkoitettu vastaamaan yleisiin putkilinjavaatimuksiin.

Kaksiosainen jaettu venttiilirunko

Jaettu runko tarjoaa käytännöllisen tasapainon rakenteen eheyden ja huollettavuuden välillä. Sen suunnittelu helpottaa tarkastusta, kokoonpanoa ja huoltoa säilyttäen samalla yhdenmukaiset koneistusmitat. Teollisuuden käyttäjille helpompi pääsy voi auttaa vähentämään huoltoaikaa ja putkistojen tarpeettomia seisokkeja.

Kelluva pallotiivisterakenne

Kelluva pallorakenne tukee kaksisuuntaista tiivistystä. Keskipaineessa pallo työnnetään venttiilin istukkaa kohti, mikä auttaa säilyttämään kosketuksen tiivistepintojen välillä. Tämä rakenne on erityisen hyödyllinen sulkusovelluksissa, joissa luotettava eristys on tärkeämpää kuin kuristuskyky.

Gland-tyyppinen varren tiiviste

Venttiilin varressa on laippatyyppinen tiivisterakenne, joka on suunniteltu minimoimaan ulkoiset vuodot. Tiiviste voidaan myös vaihtaa huollon aikana, mikä voi vähentää palvelun monimutkaisuutta ja auttaa välttämään koko venttiilin tarpeetonta irrottamista putkistosta.

ISO5211 High Platform

Korkea asennusalusta on yksi tärkeimmistä automatisoitujen järjestelmien ominaisuuksista. Sen standardoitu liitäntä tukee yhteensopivien pneumaattisten tai sähköisten toimilaitteiden suoraa asennusta, mikä yksinkertaistaa laitteiden integrointia ja vähentää mukautettujen asennuskomponenttien tarvetta.

Mitkä ovat kaksiosaisen korkeatasoisen laipallisen palloventtiilin tärkeimmät edut?

Insinöörien, EPC-urakoitsijoiden, jakelijoiden ja teollisuusventtiilien ostajien kohdalla venttiili tulee arvioida todellisten käyttövaatimusten perusteella eikä pelkästään ulkonäön perusteella. Tärkeimpiä etuja ovat:

• Nopea 90° toiminta:Neljänneskierros avaaminen ja sulkeminen mahdollistaa nopean putkiston eristämisen.
• Matala virtausvastus:Suoraan läpi kulkeva pallokanava tukee tehokasta nesteen liikettä.
• Kaksisuuntainen tiivistys:Kelluva pallorakenne tukee sulkemista kummasta tahansa virtaussuunnasta.
• Automaatioyhteensopivuus:ISO5211 korkea alusta yksinkertaistaa toimilaitteen asennusta.
• Joustavat tiivistysvaihtoehdot:PTFE-pehmeät tiivisteet ja metalliset kovat tiivisteet vastaavat erilaisia ​​lämpötila- ja materiaalivaatimuksia.
• Kätevä huolto:Jaettu runko ja vaihdettava varren tiiviste yksinkertaistavat huoltotoimenpiteitä.
• Laaja koon peitto:DN15-DN200-vaihtoehdot tukevat laajaa valikoimaa putkistosovelluksia.

Nämä ominaisuudet tekevät venttiilistä sopivan sekä perinteisiin manuaalisiin sulkujärjestelmiin että automatisoituihin teollisuuden nesteensäätölaitteisiin.

Miten pehmeät ja metalliset kovat tiivisteet verrataan keskenään?

Tiivisteen valinta on yksi tärkeimmistä näkökohdista palloventtiiliä määritettäessä. Erilaiset väliaineet ja lämpötilat voivat asettaa hyvin erilaisia ​​vaatimuksia venttiilin istukkaan.

Bolaisin julkaisemat testaustiedot osoittavat, että pehmeätiivisteinen versio on testattu sovelluksille 150 °C asti, kun taas metallisen kovatiivisteversio on tarkoitettu 280 °C:n olosuhteisiin. Kovatiivisterakenne on erityisen hyödyllinen, kun korkean lämpötilan eroosio tai hiukkasisku voi haastaa tavanomaiset pehmeä-istuinmateriaalit.

Ostajien tulee aina valita tiivistyskokoonpano todellisen lämpötilan, paineen, materiaalikoostumuksen, yhteensopivuusvaatimusten ja sovellettavien projektistandardien mukaan.

Mitkä ovat tärkeimmät tekniset parametrit?

Perusmäärittelyjen ymmärtäminen helpottaa insinöörien ja hankintatiimien määrittämistä, sopiiko venttiili tiettyyn putkilinjaan.

Projekteissa, joissa on lisävaatimuksia, ostajien tulee tarkistaa paine-lämpötila-arvot, laippastandardit, välineiden yhteensopivuus, toimilaitteen vääntömomentti ja muut tekniset parametrit ennen tilauksen tekemistä.

Missä tätä palloventtiiliä voidaan käyttää?

Ruostumattoman teräksen rakenteen, useiden tiivistyskokoonpanojen, laippaliitäntöjen ja toimilaitteiden yhteensopivuuden yhdistelmä mahdollistaa tämän venttiilin palvelemisen monenlaisissa teollisissa sovelluksissa.

• Kunnallinen vesihuolto ja viemäröinti:Soveltuu vesiverkkoihin, sivuvesijärjestelmiin ja jätevesisulkuputkiin.
• Kemiallinen käsittely:Koskee öljytuotteita, lievästi syövyttäviä nesteitä ja valikoituja korkean lämpötilan prosessilinjoja.
• Kaasun siirto:Hyödyllinen kaasuputkiasemille ja sulkujärjestelmille, joissa tarvitaan luotettavaa eristystä.
• Voimalaitokset:Soveltuu kattilahöyryyn, lämmityskiertoon ja niihin liittyviin putkistojärjestelmiin.
• Tehdas LVI:Voidaan käyttää jäähdytysvesi- ja lämmönsiirto-öljykiertojärjestelmissä.
• Laitteen tukijärjestelmät:Soveltuu öljynkuljetukseen, jäähdytyskiertoon ja muihin teollisuuden nesteiden ohjaussovelluksiin.

Kun tarvitaan automaattista toimintaa, yhteensopivat sähköiset tai pneumaattiset toimilaitteet voidaan integroida korkean ISO5211-alustan kautta, mikä tekee venttiilistä sopivan keskitettyihin tai kauko-ohjausjärjestelmiin.

Kuinka ostajien tulisi valita oikea venttiili?

Teollisuuspalloventtiilin valinnassa tulee aloittaa toimintaolosuhteista eikä pelkästään venttiilin koosta. Hankintaryhmät voivat käyttää seuraavaa tarkistuslistaa:

1. Tunnista media.Selvitä, onko putkistossa vettä, öljyä, kaasua, höyryä tai syövyttävää tai hiukkasia sisältävää nestettä.
2. Vahvista käyttölämpötila.Valitse PTFE-pehmeä tiiviste tai metallikovatiivistys todellisen lämpötila-alueen mukaan.
3. Vahvista painevaatimukset.Varmista, että venttiilin paineluokitus vastaa järjestelmän suunnitteluolosuhteita.
4. Valitse nimellishalkaisija.Yhdistä DN-koko ja laipan mitat olemassa olevan putkiston kanssa.
5. Määritä käyttövaatimukset.Jos tarvitaan kauko- tai automaattiohjausta, tarkista toimilaitteen yhteensopivuus ja vaadittu vääntömomentti.
6. Tarkista materiaalien yhteensopivuus.Ruostumattoman teräksen ja tiivistemateriaalien tulee olla kuljetettavalle väliaineelle sopivia.
7. Harkitse huoltoa.Suunnitelmat, joissa on helppopääsyinen pakkaus ja käytännöllinen korirakenne, voivat auttaa vähentämään pitkän aikavälin palvelun monimutkaisuutta.

AmmattilainenKaksiosainen korkeatasoinen laipallinen palloventtiiliToimittajan tulee pystyä tarjoamaan teknisiä tietoja, jotka auttavat asiakkaita tekemään nämä päätökset todellisten työolosuhteiden mukaan.

Miksi valita Bolaisi venttiilivalmistajaksi?

Zhejiang Bolaisi Valve Co., Ltd.toimii teollisuusventtiilien valmistajana ja toimittajana, jolla on tuotanto-, koneistus-, tarkastus-, kokoonpano- ja laadunvalvontaominaisuudet. Valmistajan julkaisemien tuotetietojen mukaan jokainen venttiili käy läpi koneistustarkastuksen, kokoonpanotarkastuksen, painetestauksen ja lopputarkastuksen ennen toimitusta.

Tämä valmistustapa on tärkeä, koska teollisuusventtiilien luotettavuus riippuu enemmän kuin nimellisspesifikaatiosta. Mittojen yhtenäisyys, tiivistyslaatu, kokoonpanotarkkuus, painetestaus ja lopputarkastus edistävät kaikki luotettavaa kenttäsuoritusta.

Kansainvälisille ostajille, jotka etsivät aKiinan venttiilin valmistaja, toimittaja tai tehdas, Bolaisi tarjoaa kaksiosaista High Platform -laippapalloventtiiliä eri kokoisina ja tiivistekokoonpanoina. Sen tuotesuunnittelu vastaa myös nykyaikaisissa tehtaissa yhä yleisemmin esiintyvään käytännön tarpeeseen: tavanomaisten putkistojen sulkulaitteiden integrointi automaattisiin ohjausjärjestelmiin.

Bolaisin tuotevalikoimaan kuuluu lisäksi ruostumattomasta teräksestä valmistettuja sulkuventtiilejä, palloventtiilejä, takaiskuventtiilejä, läppäventtiilejä ja muita teollisuusventtiiliratkaisuja, joiden avulla ostajat voivat hankkia erilaisia ​​putkistojen ohjauskomponentteja samalta ammattitoimittajalta.

Usein kysytyt kysymykset

1. Mikä on kaksiosaisen korkeatasoisen laippapalloventtiilin päätarkoitus?

Sen ensisijainen tarkoitus on luotettava teollisuusputkistojen sulkeminen. 90° pyörivä pallorakenne mahdollistaa nopean avaamisen ja sulkemisen, kun taas kelluva pallorakenne tarjoaa kaksisuuntaisen tiivistyksen.

2. Mitä ISO5211-korkea alusta tekee?

ISO5211 korkea alusta tarjoaa standardoidun toimilaitteen asennusrajapinnan. Se mahdollistaa yhteensopivien sähköisten tai pneumaattisten toimilaitteiden asentamisen suoraan, mikä yksinkertaistaa automaatiota ja laitteiden integrointia.

3. Mitä eroa on pehmeän ja metallisen kovatiivisteen välillä?

PTFE-pehmeä tiiviste on tarkoitettu sellaisiin sovelluksiin kuin puhdas vesi, kaasu ja normaalilämpötilainen öljy, joiden julkaistu käyttölämpötila on jopa 150 °C. Metallinen kovatiiviste on suunniteltu vaativampiin olosuhteisiin, mukaan lukien korkean lämpötilan höyry ja hiukkasia sisältävät materiaalit, joiden julkaistu käyttölämpötila on jopa 280 °C.

4. Mitä kokoja on saatavilla?

Bolaisi Q41F/H/Y -malli on listattu kooissa DN15 - DN200, mikä vastaa noin 1/2" - 8". Todellinen saatavuus tulee varmistaa projektin vaatimusten mukaisesti.

5. Voidaanko tätä venttiiliä käyttää sähkötoimilaitteen kanssa?

Kyllä. Integroitu ISO5211 korkea-asennusalusta on suunniteltu tukemaan yhteensopivia sähköisiä tai pneumaattisia toimilaitteita. Toimilaitteen valinnan tulee perustua venttiilin kokoon, käyttöpaineeseen, väliaineeseen ja vaadittuun käyttömomenttiin.

6. Sopiiko tämä venttiili korkean lämpötilan sovelluksiin?

Kyllä, kun sopiva tiivistyskokoonpano on valittu. Bolaisi määrittelee pehmeätiivisteisen version jopa 150°C lämpötiloille ja metallisen kovatiivisteisen version 280°C:n lämpötiloille. Käyttäjien tulee tarkistaa täydelliset paine-lämpötilaolosuhteet ennen valintaa.

Johtopäätös

TheKaksiosainen korkeatasoinen laipallinen palloventtiiliyhdistää nopean neljänneskierroksen, kaksisuuntaisen kelluvan pallon tiivistyksen, huollettavan kaksiosaisen rungon, joustavat tiivistysvaihtoehdot ja ISO5211-toimilaitteen yhteensopivuuden. Sovellukset vaihtelevat vesi- ja kaasujärjestelmistä kemialliseen käsittelyyn, höyry-, LVI- ja voimalaitosputkistoihin, joten se voi tarjota käytännöllisen ratkaisun teollisuuden sulkemis- ja automatisoituihin nesteenhallintavaatimuksiin.

Jos hankit luotettavaaKaksiosainen korkeatasoinen laipallinen palloventtiiliammattimaiselta kiinalaiselta valmistajalta ja tarvitset apua sopivan koon, tiivisterakenteen tai toimilaitteen kokoonpanon valinnassa,ota meihin yhteyttäBolaisilta teknistä ohjausta ja projektiisi sopivaa venttiiliratkaisua varten.
