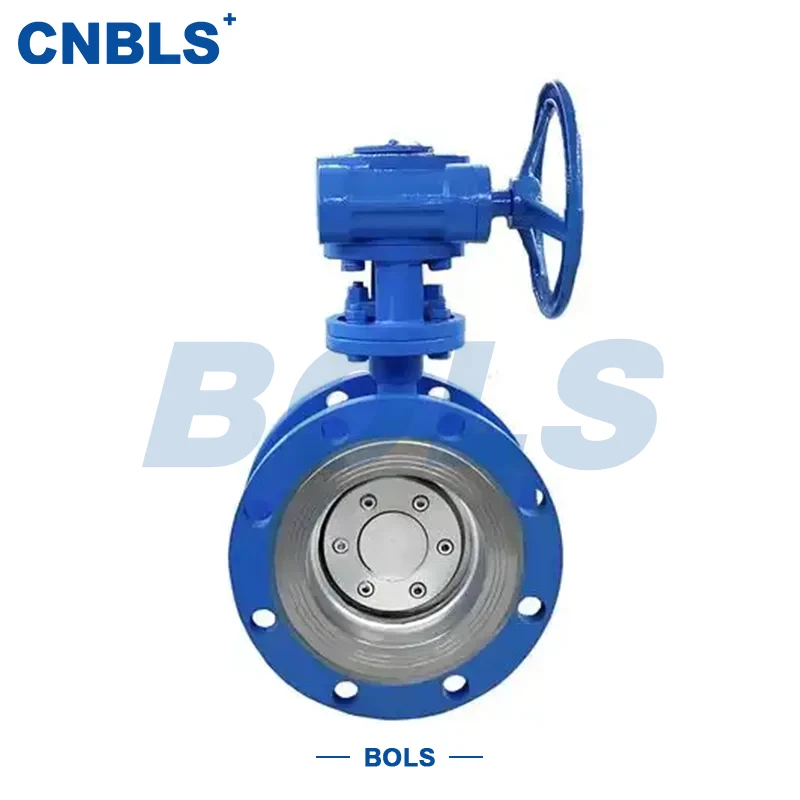

Kierukkavaihteen käyttölaippatyyppi metalli kovatiiviste läppäventtiilit

Ruostumattomasta teräksestä valmistettu D343H-kierukkavaihteella toimiva laippatyyppinen metallinen kovatiivisteinen läppäventtiili on teollisuusluokan läppäventtiili, joka on kehitetty korkeisiin lämpötiloihin, korkeaan paineeseen ja monimutkaisiin väliaineolosuhteisiin. Kolminkertaisen rakenteen, laippaliitoksen ja kierukkavaihteen toimilaitteen ansiosta se varmistaa luotettavan tiivistyksen säilyttäen samalla alhaisen käyttömomentin ja vakaan kuristuskyvyn.

Kierukkavaihdekäyttölaippatyyppisinä metallisina kovatiivisteisinä läppäventtiileinä sen painetta sisältävät komponentit on pääosin valmistettu ruostumattomasta teräksestä yhdistettynä metalliseen kovatiivisterakenteeseen. Tämä varmistaa vakaan tiivistyskyvyn ja rakenteellisen lujuuden myös pitkäaikaisessa korkeissa lämpötiloissa, hiukkaseroosiossa ja toistuvassa pyöräilyssä, joten se sopii teollisuusjärjestelmiin, joilla on korkeat turvallisuus- ja kestävyysvaatimukset.

Rakennesuunnittelu ja toimintaperiaate

Kolminkertainen offset-muotoilu

Venttiili sisältää aksiaaliset, radiaaliset ja kulmapoikkeamat, mikä mahdollistaa levyn nopean irrotuksen istukasta käytön aikana. Näin vältetään liukukitka metallitiivistepintojen välillä, vähennetään merkittävästi kulumista ja pidennetään käyttöikää. Viimeisessä sulkemisvaiheessa epäkeskogeometria luo luotettavan metallin ja metallin välisen puristuksen vakaan tiivistyksen takaamiseksi.

Kierukkavaihteen käyttö

Kierukkavaihteisto tarjoaa suuren alennussuhteen alentaen huomattavasti käsikäyttöistä vääntömomenttia – sopii erityisesti halkaisijaltaan suuriin ja korkeapaine-eroihin. Se tarjoaa myös itselukittuvan ominaisuuden, joka estää venttiilin asennon kääntymisen järjestelmän paineenvaihteluiden aikana ja parantaa käyttöturvallisuutta. Virtauksensäätösovelluksissa kierukkavaihteisto mahdollistaa tasaisen ja tarkan kulmasäädön.

Laippaliitäntä

Venttiilin molemmissa päissä on GB/T 9113:n tai ANSI B16.5:n mukaiset laippaliitännät. Tämä takaa hyvän liitoslujuuden, luotettavan tiivistyksen ja helpon asennuksen, irrottamisen ja huollon, mikä tekee siitä ihanteellisen pitkäaikaiseen käyttöön kiinteissä putkijärjestelmissä.

Tuotteen tärkeimmät ominaisuudet

Täysin ruostumattomasta teräksestä valmistettu painetta sisältävä rakenne tarjoaa erinomaisen korroosionkestävyyden ja kestävyyden korkeissa lämpötiloissa

Metallinen kovatiiviste, joka soveltuu korkeaan lämpötilaan, korkeaan paineeseen ja hiukkaspitoisille aineille

Kierukkavaihteisto takaa sujuvan toiminnan, sopii erinomaisesti halkaisijaltaan suuriin ja suuren vääntömomentin sovelluksiin

Kolminkertainen offset-rakenne vähentää kulumista ja pidentää tiivisteen käyttöikää

Standardoitu laippaliitäntä tarjoaa vahvan järjestelmän yhteensopivuuden

Tämä kierukkavaihdekäyttölaippatyyppinen metallinen kovatiivisteinen läppäventtiili osoittaa selkeitä etuja luotettavuudessa, huollettavuudessa ja pitkäaikaisissa käyttökustannuksissa.

Tyypilliset sovellukset

Näissä vaativissa ympäristöissä kierukkavaihteen käyttölaippatyyppiset metalliset kovatiivisteiset läppäventtiilit tarjoavat pitkäkestoisen vakaan suorituskyvyn ja auttavat vähentämään suunnittelemattomia seisokkeja.

Tekniset ydinparametrit (yhteenveto)

Valinta- ja käyttösuositukset

Valinnan aikana tulee arvioida huolellisesti sellaisia ​​tekijöitä kuin materiaalin ominaisuudet, järjestelmän paine, käyttölämpötila ja kiertotiheys. Hankaaville tai hiukkasilla täytetyille aineille suositellaan satelliittihitsattuja tiivistepareja. Erittäin syövyttävissä ympäristöissä suositaan 316L tai duplex-teräsmateriaaleja.

Oikea valinta ja standardoitu huolto lisäävät merkittävästi kierukkavaihteen käyttölaippatyyppisten metallisten kovatiivisteisten läppäventtiilien toiminnan vakautta ja käyttöikää.

Johtopäätös

Ruostumattomasta teräksestä valmistettu D343H-kierukkavaihteinen laippatyyppinen metallinen kovatiivisteinen läppäventtiili on rakennettu kypsään rakennesuunnitteluun, vakaaseen materiaalikokoonpanoon ja luotettavaan käyttöön. Sen kattava turvallisuus, kestävyys ja mukautumiskyky tekevät siitä yleisesti käytetyn ratkaisun korkeissa lämpötiloissa ja korkeapaineisissa läppäventtiilisovelluksissa.
