Tehokkaat ilmanvaihtoläppäventtiilit

High Performance ilmanvaihtoläppäventtiilit on suunniteltu erityisesti teollisuuden ilmanvaihto- ja pölynpoistojärjestelmiin, jotka toimivat matalapaineisissa ja suuren halkaisijan olosuhteissa. Venttiilin runko ja pääpainelaakerikomponentit on valmistettu ruostumattomasta teräksestä, kuten SS304, SS316, SS304L ja SS316L, mikä varmistaa vakaan suorituskyvyn syövyttävissä kaasuissa, pölyisissä ilmassa ja korkean lämpötilan savukaasuympäristöissä.

Tässä sarjassa on samankeskinen (keskiviiva) läppäventtiilirakenne, jossa on laippaliitokset ja ilmanvaihtokäyttöinen tiivistysrakenne (W-tyyppi). Se keskittyy täyttämään suuren virtauskapasiteetin, alhaisen vastuksen sekä ilmanvaihtoputkien luotettavan avaamisen ja sulkemisen vaatimukset.

Molemmilla malleilla on sama venttiilirakenne ja tiivistyskonsepti, ja suurin ero on toimilaitteen tyypissä:

D641W: Pneumaattinen ilmanvaihdon läppäventtiili, jota käytetään ilmatoimilaitteella

D941W: Sähköinen ilmanvaihdon läppäventtiili, jota ohjaa sähköinen toimilaite

Ruostumattomasta teräksestä valmistettua ilmanvaihdon läppäventtiiliä käytetään laajalti metallurgiassa, sähköntuotannossa, kemiallisessa käsittelyssä, rakennusmateriaaleissa, kaivostoiminnassa ja ympäristönsuojeluprojekteissa.

Rakenne ja toimintaperiaate

Samankeskinen rakennesuunnittelu

Korkean suorituskyvyn ilmanvaihdon läppäventtiileissä on samankeskinen rakenne, jossa levyn keskipiste osuu yhteen varren keskustan kanssa. Käytön aikana kiekko pyörii varren akselin ympäri:

Yksinkertainen rakenne, jossa on vähemmän komponentteja

Tasainen virtausreitti ja alhainen ilmavirran vastus

Pieni käyttömomentti, sopii suurihalkaisijaisiin ilmanvaihtojärjestelmiin

Tämä rakenne tarjoaa hyvän vakauden ja kustannustehokkuuden matalapaineisiin, suuren virtauksen ilmanvaihtosovelluksiin.

Laipallinen liitäntä

Venttiilin rungossa on kiinteät laipat molemmissa päissä, mikä mahdollistaa suoran pultauksen vakioilmanvaihtoputkiston laippoihin:

Tarkka asennuspaikka

Tasainen jännitysjakauma

Helppo huoltaa ja vaihtaa

Yleisiä laippastandardeja ovat GB/T 9113 ja ANSI B16.5.

Tärkeimmät ominaisuudet

Täysi ruostumattomasta teräksestä valmistettu rakenne

Pääkomponentit, kuten runko, levy ja varsi, on valmistettu ruostumattomasta teräksestä, mikä tarjoaa:

Erinomainen korroosion- ja hapettumiskestävyys

Soveltuu rikkiä ja klooria sisältäville kaasuille

Rakenteellinen vakaus korkeissa lämpötiloissa

Ilmanvaihtoa tukeva tiivisterakenne (W-tyyppi)

Venttiili on varustettu tiivisterakenteella, joka on suunniteltu erityisesti ilmanvaihtopalveluihin:

Valinnainen metalli-metalli- tai komposiittitiivistys (FKM + ruostumaton teräs)

Tasapainoinen tiivistysvarmuus ja kulutuskestävyys

Vuotonopeus on JB/T 8692 -ilmanvaihtoläppäventtiilistandardien mukainen

Suuri halkaisija, pieni vastus

Kun nimellishalkaisijat vaihtelevat DN100 - DN2000, venttiili ylläpitää:

Pieni painehäviö venttiilissä

Vakaa avaus- ja sulkemissuorituskyky

Soveltuu järjestelmiin, joissa on suuri ilmavirta ja alhainen käyttöpaine

Automaatioystävällinen käyttö

Sekä pneumaattiset että sähköiset käyttövaihtoehdot tukevat helppoa integrointia automatisoituihin ohjausjärjestelmiin, mikä tekee korkean suorituskyvyn ilmanvaihdon läppäventtiileistä sopivia keskitettyihin ja kauko-ohjaussovelluksiin.

Toimilaitteen vertailu

Tekniset parametrit

Materiaalin erittely

Sovellukset

Korkean lämpötilan savukaasun ilmanvaihto metallurgiassa

Kattiloiden tuuletus- ja rikinpoistojärjestelmät voimalaitoksissa

Pölynkeräys- ja poistojärjestelmät kemian- ja rakennusmateriaaliteollisuudessa

Kaivoksen ilmanvaihto- ja ympäristönsuojeluprojektit

Teollisuuslaitokset ja suurten rakennusten ilmanvaihtojärjestelmät

Näissä sovelluksissa ruostumattomasta teräksestä valmistettua ilmanvaihdon läppäventtiiliä käytetään pääasiassa ilmavirran sulkemiseen, virtauksen säätelyyn ja järjestelmän virtaussuunnan ohjaukseen.

Valintaohjeet

Valitse sopiva ruostumaton teräslaatu kaasun syövyttävyyden mukaan

Yhdistä paine- ja lämpötilaluokitukset järjestelmän suunnitteluolosuhteisiin

Kiinnitä huomiota kehon vahvuuteen suuriläpimittaisissa sovelluksissa

Valitse pneumaattinen tai sähköinen käyttöpaikka ohjausvaatimusten mukaan

Käyttö ja huolto

Puhdista pöly tiivistepinnoilta säännöllisesti välttääksesi kerääntymisen

Käytä asteittaista lämmitystä korkean lämpötilan käynnistyksen aikana

Varmista pneumaattisille venttiileille vakaa ilmansyöttöpaine

Tarkasta toimilaitteen voitelu ja sähköliitännät säännöllisesti

Tuotteen yhteenveto

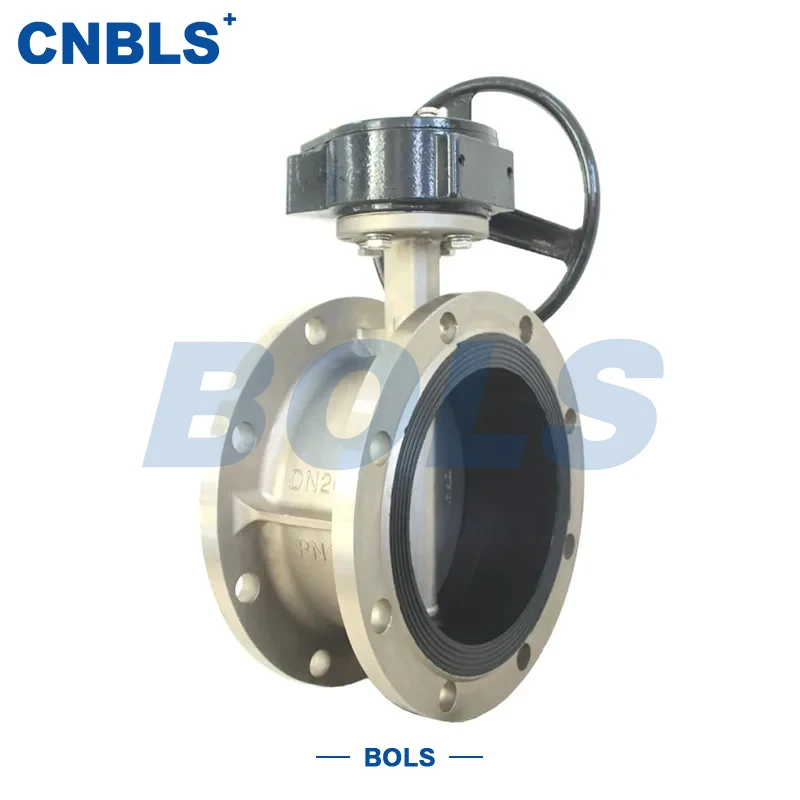

Stainless Steel D641W / D941W Ventilation Butterfly Valve -venttiilissä on samankeskinen rakenne, ruostumaton teräsrakenne ja ilmanvaihtokäyttöinen tiivistysrakenne. Joustavilla pneumaattisilla tai sähköisillä käyttövaihtoehdoilla tämä ruostumattomasta teräksestä valmistettu ilmanvaihdon läppäventtiili tarjoaa luotettavan suorituskyvyn teollisissa ilmanvaihtojärjestelmissä, jotka edellyttävät vakaata toimintaa ja automaatioyhteensopivuutta.
