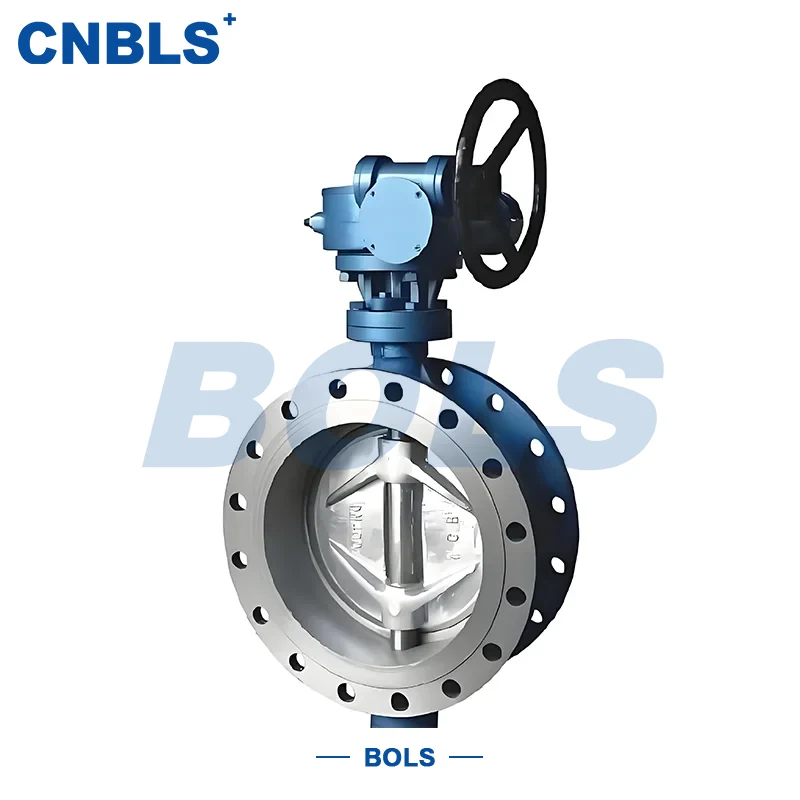

Ruostumattomasta teräksestä valmistetut sähkölaipalliset metalliset kovatiivisteet läppäventtiilit

Ruostumattomasta teräksestä valmistetut sähkölaipalliset metalliset kovatiivisteet läppäventtiilit on teollisuusläppäventtiili, jossa on kolminkertainen offset-rakenne, sähköinen toimilaitekäyttö ja laippaliitäntä. Sen venttiilirunko ja avainpainelaakerikomponentit on valmistettu 304, 316, 304L, 316L ruostumattomasta teräksestä tai duplex-ruostumattomasta teräksestä, ja niissä on metalli-metalli kovatiiviste.

Ohjaussignaaleja vastaanottavien sähköisten toimilaitteiden ohjaama venttiili käyttää vartta pyörittämään kiekkoa, mikä mahdollistaa etäkäytön on-off-käytön tai jatkuvan putkistojen väliaineen säätelyn. Kolminkertainen offset-rakenne vähentää tehokkaasti kitkaa tiivistepinnassa ja säilyttää vakaan tiivistyskyvyn jopa korkeissa lämpötiloissa, korkeassa paineessa ja hiukkasia sisältävissä olosuhteissa.

Tämä sähköinen ruostumattomasta teräksestä valmistettu laipallinen metallinen kovatiivisteinen läppäventtiili tasapainottaa korroosionkestävyyttä, kulutuskestävyyttä ja rakenteellista kestävyyttä, joten se sopii erinomaisesti teollisuusjärjestelmiin, jotka vaativat korkeaa automaatiota ja toimivat ankarissa olosuhteissa.

Rakenne ja toimintaperiaate

1. Triple-offset rakennesuunnittelu

D943H-sarjassa on klassinen kolminkertainen läppäventtiilirakenne:

Ensimmäinen siirtymä: Karan akseli on siirtynyt venttiilin rungon keskustasta.

Toinen siirtymä: Varren akseli on siirretty tiivistepinnan keskustasta.

Kolmas siirtymä: Tiivistepari muodostaa vinon kartiorakenteen.

Tämän rakenteen ansiosta kiekko irtoaa venttiilin istukasta avaamisen ja sulkemisen alkuvaiheessa, jolloin vältetään tiivistepinnan naarmuuntuminen, vähennetään tehokkaasti kulumista ja pidennetään käyttöikää.

2.Sähköajotila

Venttiili on varustettu sähkötoimilaitteella, jota on saatavana kahta tyyppiä:

● On-off-tyyppi (kaksiasentoinen ohjaus)

● Säätötyyppi (suhteellinen ohjaus 4–20 mA signaalilla)

Toimilaite muuntaa sähköiset signaalit mekaaniseksi vääntömomentiksi ohjaten varren ja kiekon koordinoitua liikettä vakaan, toistettavan päälle-pois- tai säätelyn aikaansaamiseksi.

3. Tärkeimmät ominaisuudet

Täysin ruostumattomasta teräksestä valmistettu painelaakerirakenne

Venttiilin runko, laipat ja pääpaineen kantavat osat on valettu tai taottu kiinteästi ruostumattomasta teräksestä, mikä tarjoaa:

● Erinomainen korroosionkestävyys

● Vakaa lujuus korkeissa lämpötiloissa

● Yhteensopivuus happamien, emäksisten, kloridipitoisten tai rikkipitoisten väliaineiden kanssa

Metallinen Hard-Seal Design

Metalli-metalli-tiivistepari voidaan valinnaisesti peittää stelliitillä tai nikkelipohjaisella seoksella, jossa on:

● Ei pehmenemistä tai vanhenemista korkeissa lämpötiloissa

● Soveltuvuus usein avautuviin/sulkeutuviin ja hiukkasia sisältäviin aineisiin

● API 609 Class V -vuotoluokitusvaatimusten mukainen

Laippaliitäntä

Se käyttää standardinmukaista laippaliitäntää, joka on kansallisten tai amerikkalaisten standardien mukainen, mikä helpottaa asennusta ja huoltoa, ja se soveltuu halkaisijaltaan keskikokoisiin tai suuriin putkistojärjestelmiin.

Yhteensopivuus automaatiojärjestelmien kanssa

Nämä ruostumattomasta teräksestä valmistetut sähkölaipalliset metalliset kovatiivisteiset läppäventtiilit voidaan integroida suoraan DCS-, PLC- ja muihin ohjausjärjestelmiin, jotka tukevat kauko-ohjausta ja tilapalautetta, ja ne soveltuvat jatkuvaan käyttöön ja keskitettyyn ohjausskenaarioon.

Tekniset parametrit

Materiaalin erittely

Venttiilin runko

Venttiililevy

Varsi ja venttiilin istuin

● Varsi: A182 F304 / F316 / F51

● Venttiilin istukka: ruostumaton teräs, stelliitti tai nikkelipohjainen seos

Sovellukset

Tätä ruostumattomasta teräksestä valmistettuja sähkölaipallisia metallisia kovatiivisteisiä läppäventtiilejä käytetään laajalti seuraavilla aloilla:

● Petrokemian tehtaat

● Sähkö- ja lämmitysjärjestelmät

● Metallurgiset ja korkean lämpötilan savukaasuputket

● Hiilen kemialliset ja synteesikaasujärjestelmät

● Kunnalliset lämpö- ja teollisuushöyryputkiverkot

Tyypillisiä väliaineita ovat korkean lämpötilan höyry, tulistettu höyry, pölyinen savukaasu, öljytuotteet, syövyttävät kemialliset väliaineet ja korkean lämpötilan vesi.

Valintaohjeet

Materiaalin valinta

Valitse ruostumaton 304-, 316- tai duplex-teräs keskikorroosion ja lämpötilan perusteella. Hiukkasia sisältäviin olosuhteisiin kannattaa valita levyt, joissa on kovaseospäällyshitsaus.

Paineen ja vääntömomentin sovitus

Suuren halkaisijan tai korkeapainesovelluksissa varusta venttiili korkean vääntömomentin sähkötoimilaitteella luotettavan avaamisen ja sulkemisen varmistamiseksi.

Ohjaustilan vahvistus

Valitse on-off-tyyppi yksinkertaisia ​​avaus-/sulkemistehtäviä varten; valitse säätötyyppi virtauksen tai paineen säätötarpeita varten.

Laipan vakiotasaisuus

Varmista, että venttiilin laippa vastaa täysin putkilinjan laippaa paineluokan ja tiivistepinnan tyypin suhteen.

Lyhyt käyttö ja huolto

● Tarkasta venttiilin runko, laipat, toimilaite ja signaalijohdot ennen käyttöönottoa.

● Korkean lämpötilan sovelluksissa lämmitä hitaasti lämpöshokin välttämiseksi.

● Tarkista säännöllisesti tiivistyskyky ja toimilaitteen toimintatila.

● Jos järjestelmässä on vuotoja tai tukoksia, suorita huolto vasta, kun järjestelmästä on poistettu paine.

Tekninen yhteenveto

Yhdistämällä kolminkertaisen rakenteen, täysin ruostumattomasta teräksestä valmistetun painelaakerirakenteen ja metallisen kovatiivistystekniikan tämä tuote tarjoaa vakaan toiminnan korkeissa lämpötiloissa, korkeassa paineessa ja monimutkaisissa materiaaliolosuhteissa. Ruostumattomasta teräksestä valmistetut sähkölaipalliset metalliset kovatiivisteiset läppäventtiilit soveltuvat teollisuusputkijärjestelmiin, joissa on tiukat vaatimukset luotettavuudelle, automaatiolle ja käyttöikään.
