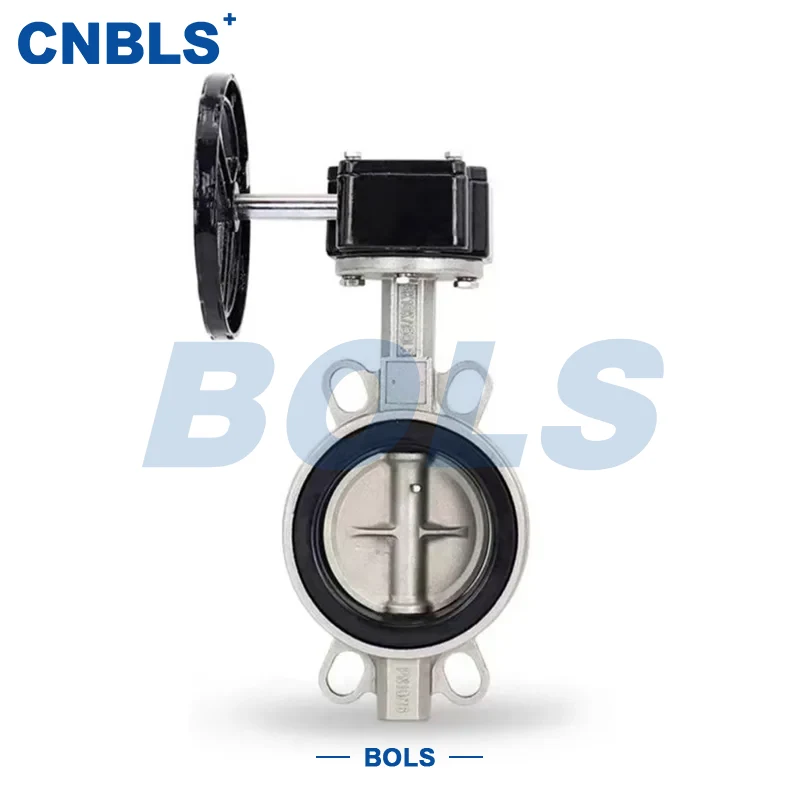

Ruostumattomasta teräksestä valmistettujen verkkojen läppäventtiilit

Stainless Steel Pipe Network Butterfly Valves on yleiskäyttöinen ohjausventtiili, joka on erityisesti suunniteltu erilaisiin nesteensiirtoputkistojärjestelmiin. Sen venttiilirunko ja avaimen painelaakeri-, tiivistekomponentit ovat kaikki valmistettu ruostumattomasta teräksestä (304, 316, 304L, 316L, 2205 duplex ruostumaton teräs jne.). Venttiili käyttää karaa pyörimään toimilaitteen avulla, jolloin kiekko voi avata, sulkea tai säätää venttiilirungon sisällä, jolloin saadaan aikaan väliaineen sulkeminen ja virtauksen säätö putkistoverkostossa.

Kompaktin rakenteen ja korkean reiän käyttöasteen ansiosta tämä venttiili tarjoaa esteettömät virtauskanavat ja alhaisen painehäviön avoimessa tilassa, mikä tekee siitä ihanteellisen asennukseen putkijärjestelmiin, joissa on tilaa tai tiheät putkistot. Ruostumaton teräsmateriaali tarjoaa erinomaisen korroosionkestävyyden, hapettumisenkestävyyden ja välineiden eroosionkestävyyden, mikä varmistaa pitkän aikavälin vakaan toiminnan monimutkaisissa väliaineissa ja ankarissa ympäristöissä.

Ruostumattomasta teräksestä valmistettujen putkiverkkojen läppäventtiilejä käytetään laajalti putkistojärjestelmissä, kuten kunnallisissa vesihuollossa ja viemäröinnissä, teollisuuden kiertovedessä, petrokemianteollisuudessa, elintarvikkeissa ja lääkkeissä sekä ympäristönkäsittelyssä. Se sopii erityisen hyvin teknisiin skenaarioihin, joissa on korkeat vaatimukset materiaalin puhtaudelle, korroosionkestävyydelle ja käyttövarmuudelle.

Rakenne ja toimintaominaisuudet

1. Venttiilin runkorakenteen kokoonpano

Putkiverkoston paineluokan ja käyttöolosuhteiden perusteella ruostumattomasta teräksestä valmistettujen putkien verkkoläppäventtiilit voidaan konfiguroida erilaisilla rakennetyypeillä:

● Keskilinjan tyyppirakenne: kiekon pyörimiskeskipiste osuu yhteen venttiilirungon keskilinjan kanssa. Siinä on yksinkertainen rakenne ja alhainen virtausvastus, ja se sopii matalapaineisiin, suurivirtauksiin putkistoverkkoihin.

● Offset-tyyppinen rakenne: Sisältää yhden, kaksinkertaisen ja kolminkertaisen siirtymän mallit. Tiivistepari irtoaa nopeasti avaamisen ja sulkemisen aikana, soveltuu keskikorkeaan paineeseen, korkeataajuiseen avaamiseen/sulkemiseen tai korkeisiin lämpötiloihin.

Venttiilin runko valmistetaan yleensä tarkkuusvalu- tai hitsausmuovausprosesseilla kokonaislujuuden ja mittapysyvyyden varmistamiseksi. Levy ja varsi muodostavat jäykän liitoksen luotettavan siirron takaamiseksi.

2. Tiivistysrakenteen suunnittelu

Venttiili voidaan varustaa seuraavilla tiivistetyypeillä sopeutuakseen erilaisten putkilinjan väliaineiden ja työolosuhteiden vaatimuksiin:

● Pehmeä tiivisterakenne: Koostuu EPDM:stä tai fluorikumista, johon on yhdistetty ruostumaton teräsrunko, ja se sopii matalapaineisiin, puhtaisiin tai hygieenisiin materiaaleihin.

● Metalli Kovatiivisterakenne: Ruostumattomasta teräksestä valmistetut metallitiivistyspinnat tai stelliittiseospäällyshitsaus, joka soveltuu korkean lämpötilan, korkeapaineen, hiukkasia sisältäville tai syövyttävälle materiaalille.

Kohtuullinen tiivistyskonfiguraatio varmistaa tiivistyskyvyn samalla, kun se vähentää kulumista avauksen ja sulkemisen aikana ja pidentää venttiilin käyttöikää.

3. Ajo- ja ohjausmenetelmät

Venttiili voidaan varustaa joustavasti toimilaitteilla putkiverkoston ohjaustavan mukaan:

● Manuaalinen käyttö: Soveltuu halkaisijaltaan pieniin, matalapaineisiin tai manuaalisesti ohjattuihin putkiverkkoihin.

● Pneumaattinen käyttö: Soveltuu korkeataajuisiin avaamis-/sulkemisjärjestelmiin ja paikan päällä automatisoituihin ohjausjärjestelmiin.

● Electric Drive: Soveltuu kauko-ohjaukseen, keskitettyyn hallintaan tai tarkkaa virtauksen säätöä vaativiin putkiverkkoihin.

Tuotteen tärkeimmät ominaisuudet

● Täysin ruostumaton teräsrakenne vakaalla korroosionkestävyydellä ja eroosionkestävyydellä

● Saatavana useita rakennetyyppejä, jotka soveltuvat erilaisiin paineisiin ja työolosuhteisiin putkiverkkoihin

● Esteettömät virtauskanavat ja alhainen avautumis-/sulkeutumisvastus, mikä auttaa vähentämään putkiverkoston energiankulutusta

● Useita liitäntätapoja, joilla on vahva asennusmukavuus

● Joustavat ajotilat, yhteensopiva automaattisten ohjausjärjestelmien kanssa

● Selkeä huoltorakenne helpottaa päivittäistä tarkastusta ja huoltoa

Monimutkaisissa putkiverkostojärjestelmissä ruostumattomasta teräksestä valmistettujen putkien verkon läppäventtiilit voivat tasapainottaa toiminnan vakauden ja huoltomukavuuden varmistaen samalla tiivistyksen luotettavuuden.

Tyypilliset sovellukset

Tekniset parametrit

Ruostumattomasta teräksestä valmistettujen komponenttien materiaalikokoonpano

Valintaohjeet

Kun valitset ruostumattomasta teräksestä valmistettuja verkkoläppäventtiilejä, keskity seuraaviin avaintekijöihin:

1. Keskipitkät ominaisuudet: Valitse sopiva ruostumattoman teräksen laatu ja tiivistystyyppi syövyttävän ja hiukkaspitoisuuden perusteella.

2. Paine ja lämpötila: Korkeapaineisissa ja korkean lämpötilan putkistoverkostoissa etusijalle asetetaan offset-rakenteet ja metalliset kovatiivisteet.

3. Yhteysmenetelmä: Valitse kiekkotyyppi tilarajoitteisissa skenaarioissa; Valitse laippatyyppinen tai hitsattu tyyppi halkaisijaltaan suuriin tai tärinäalttiisiin työolosuhteisiin.

4. Ohjausvaatimukset: Kauko-ohjauksen tai automaattisen säädön tarve määrittää toimilaitteen konfiguraation.

5. Teollisuuden eritelmät: Kunnallis-, elintarvike- ja lääketeollisuuden on noudatettava vastaavia hygienia- ja materiaalistandardeja.

Sovellusarvojen yhteenveto

Rakenteellisen optimoinnin ja materiaalikonfiguroinnin ansiosta ruostumattomasta teräksestä valmistettujen putkien verkkoläppäventtiilit saavuttavat vakaan toiminnan multimedia- ja moniolosuhteissa putkistoverkoissa. Samalla kun se varmistaa tiivistyskyvyn, se vähentää tehokkaasti järjestelmän vastusta ja ylläpitokustannuksia, mikä tekee siitä sopivan pitkäaikaisiin jatkuvatoimisiin putkiverkkosuunnitteluprojekteihin.

Putkijärjestelmissä, jotka edellyttävät tasapainoa korroosionkestävyyden, toimintavarmuuden ja järjestelmän yhteensopivuuden välillä, ruostumattomasta teräksestä valmistettujen putkien verkon läppäventtiilit tarjoavat vakaan ja ennustettavan suorituskyvyn.
