Ruostumattomasta teräksestä valmistetut teleskooppiset metallitiivisteiset läppäventtiilit

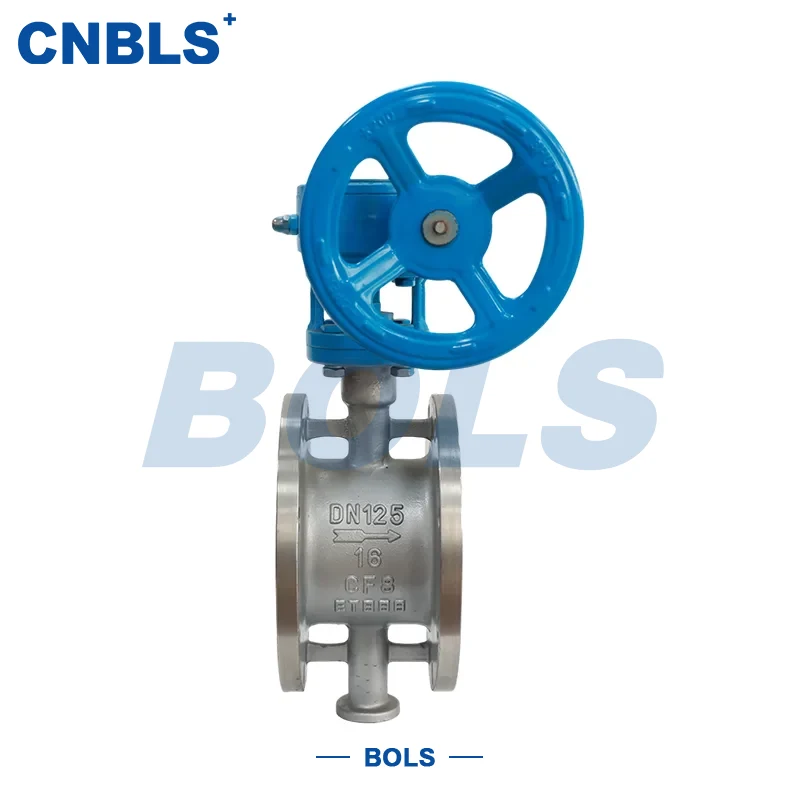

Ruostumattomasta teräksestä valmistettu teleskooppinen metallitiivistetty läppäventtiili SD343H on keskikokoinen ja suurikokoinen putkilinjan ohjausventtiili, joka yhdistää kolminkertaisen rakenteen, metallisen kovatiivisteen, aksiaalisen teleskooppikompensoinnin ja kierukkavaihteiston. Koko venttiilirunko on valmistettu ruostumattomasta teräksestä (304/316/304L/316L/2205 duplex ruostumaton teräs jne.), joten se soveltuu korkeisiin lämpötiloihin, korkeapaineisiin ja erittäin syövyttävissä ympäristöissä.

Kierukkavaihteiston käyttämä venttiilin karaa pyörittävä venttiili käyttää kiekkoa suorittamaan avaus-, sulkemis- tai säätötoiminnot loppuun, jolloin saadaan aikaan luotettava väliaineen sulkeminen ja virtauksen säätö. Venttiilin rungossa on sisäänrakennettu teleskooppinen kompensointirakenne, joka pystyy absorboimaan putkien lämpötilaeroista johtuvan aksiaalisen siirtymän ilman lisäliikuntasaumojen tarvetta, mikä vähentää tehokkaasti järjestelmän jännityksen keskittymisen riskiä.

Stainless Steel -teleskooppisia metallitiivistettyjä läppäventtiilejä käytetään vakaan rakennerakenteensa ja luotettavan metallitiivisteensä ansiosta yleisesti teollisuusputkistojärjestelmissä, joissa on monimutkaiset työolosuhteet, usein lämpötilavaihtelut tai pitkiä putkistoja.

Rakenteen ja toimintaperiaatteen kuvaus

1. Kolminkertainen rakenteen suunnittelu

Venttiili käyttää hyväksi todistettua SD343-sarjan kolminkertaisesti siirrettyä läppäventtiilirakennetta. Kolminkertaisen offset-rakenteen ansiosta kiekko voi nopeasti irrottaa venttiilin istukasta avausvaiheessa ja saavuttaa lineaarisen puristuksen vasta viimeisessä sulkemisvaiheessa, mikä tarjoaa seuraavat edut:

● Alhainen kitka avaamisen ja sulkemisen aikana

● Vähäistä tiivistepinnan kulumista

● Vakaa avaus-/sulkemismomentti ja pitkä käyttöikä

Tämä rakenne sopii erityisen hyvin metallisovelluksiin, jotka säilyttävät luotettavan tiivistyskyvyn jopa korkeissa lämpötiloissa ja korkeapaineisissa olosuhteissa.

2. Metalli kovatiivistejärjestelmä

Sekä venttiilin istukka- että kiekkojen tiivistepinnat ovat tarkkuustyöstetty ja hiottu metallimateriaaleista, saatavana kahdessa vaihtoehdossa: ruostumattomasta teräksestä valmistettu rungon tiiviste tai Stellite 6 -päällyshitsausrakenne. Siinä on:

● Kestää korkeita lämpötiloja ja paineiskuja

● Erinomainen eroosion ja kulumisenkestävyys hiukkaspitoisia aineita vastaan

● Soveltuu toistuviin avaus- ja sulkemistoimintoihin

Metallinen kovatiiviste varmistaa, että venttiili säilyttää vakaan tiivistyskyvyn korkean lämpötilan höyryssä, savukaasuissa ja hiukkasia sisältävissä väliaineissa.

3. Teleskooppinen kompensointirakenne

Venttiili on varustettu sisäänrakennetulla aksiaalisella teleskooppimekanismilla, joka voi vapaasti laajentua ja supistua tietyllä alueella kompensoidakseen putkilinjojen lämpölaajenemisen ja supistumisen aiheuttamaa siirtymää:

● Laajenemis-/supistumisalue vaihtelee nimellishalkaisijan mukaan

● Vähentää tehokkaasti laippaliitoksen jännitystä

● Parantaa järjestelmän yleistä turvallisuutta

Tämä rakenne on erityisen kriittinen lämmitysputkiverkostoissa, pitkän matkan siirtoputkissa ja järjestelmissä, joissa on merkittäviä lämpötilanvaihteluita.

4. Kierukkavaihteen käyttömekanismi

Venttiili toimitetaan vakiona kierukkavaihteella, joka on yhdistetty toimintaa varten käsipyörään ja tarjoaa seuraavat ominaisuudet:

● Suuri välityssuhde helpottaa avaamista ja sulkemista

● Tukee tarkkaa virtauksen säätöä

● Ylivoimainen itselukittuva suorituskyky takaa vakaan toiminnan

Halkaisijaltaan suurissa tai korkeapaineisissa sovelluksissa kierukkavaihteisto voi vähentää tehokkaasti käyttökuormitusta ja parantaa paikan päällä tapahtuvaa käyttöturvallisuutta.

Tuotteen tärkeimmät ominaisuudet

● Täysin ruostumaton teräsrakenne takaa vakaan korroosionkestävyyden

● Kolminkertainen offset-rakenne varmistaa pienen avaus-/sulkemismomentin ja minimaalisen kulumisen

● Metallinen kovatiiviste sopii korkean lämpötilan ja korkeapaineisen materiaalin käyttöön

● Venttiilin rungon sisäänrakennettu teleskooppinen kompensointitoiminto vähentää putkilinjan jännitystä

● Laippaliitäntä mahdollistaa kätevän asennuksen ja huollon

● Kierukkavaihteisto takaa tasaisen ja luotettavan toiminnan

Ruostumattomasta teräksestä valmistetut teleskooppiset metallitiivisteiset läppäventtiilit tasapainottavat tiivistyksen luotettavuuden ja rakenteellisen vakauden monimutkaisissa työolosuhteissa, mikä tekee siitä ihanteellisen pitkäaikaisiin jatkuvatoimisiin järjestelmiin.

Tyypilliset sovellukset

Tekniset parametrit

Materiaalin kokoonpanon kuvaus

Valinta- ja käyttösuositukset

Kun valitset ruostumattomasta teräksestä valmistettuja teleskooppisia metallitiivistettyjä läppäventtiilejä, keskity seuraaviin avaintekijöihin:

1. Keskitasoiset ominaisuudet: Valitse vastaava ruostumaton teräs ja tiivistemateriaalit keskisyövyyden ja hiukkaspitoisuuden perusteella.

2. Paine ja lämpötila: Sovita suunnittelupaine ja varaa riittävät turvamarginaalit.

3. Putkilinjan siirtymä: Varmista, että venttiilin teleskooppinen kompensointialue ylittää putkilinjan todellisen aksiaalisen siirtymän.

4. Laippastandardit: Tarkista yhdenmukaisuus paikan päällä olevien putkilinjan laippastandardien kanssa.

5. Käyttötapa: Suurihalkaisijaisissa tai korkeapaineisissa sovelluksissa etusijalle asetetaan kierukkavaihteistot, joilla on korkea välityssuhde.

Yhteenveto

Integroimalla tiivistyskyvyn, siirtymän kompensoinnin ja toiminnan vakauden yhteen venttiiliyksikköön tämä tuotesarja vähentää järjestelmätarvikkeiden määrää ja parantaa putkijärjestelmien yleistä luotettavuutta.

Teollisissa skenaarioissa, joihin liittyy keskikorkea paine, korkeat lämpötilat ja merkittävä putkilinjan siirtymä, ruostumattomasta teräksestä valmistetut teleskooppiset metallitiivisteiset läppäventtiilit ylläpitävät vakaata pitkäaikaista toimintaa, alentavat huoltotiheyttä ja sopivat hyvin pitkäaikaiseen käyttöön ja laajamittaiseen käyttöön suunnitteluprojekteissa.
