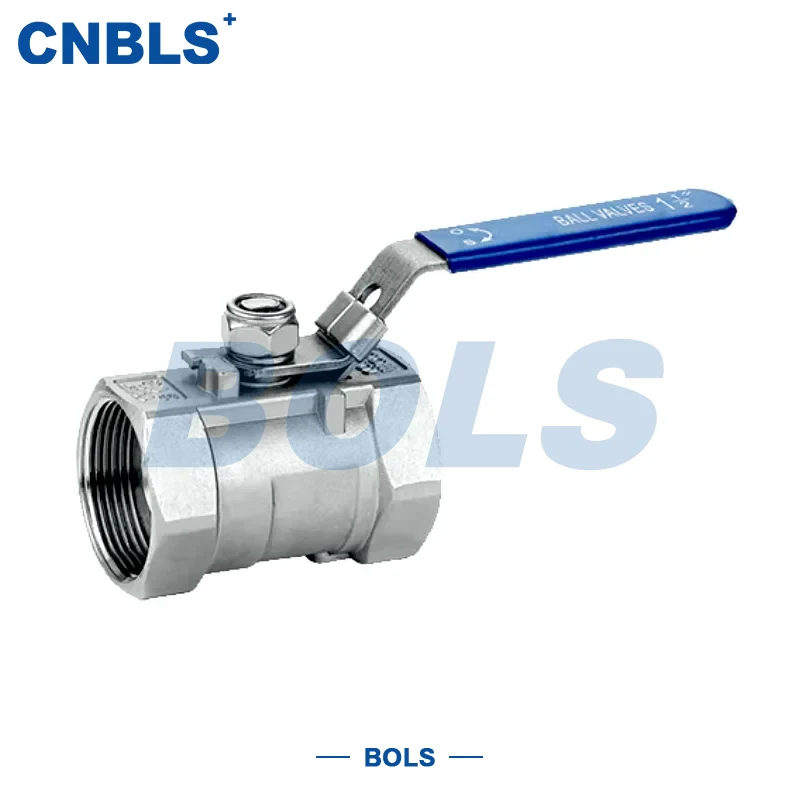

2kpl ruostumattomasta teräksestä valmistetut sisäkierrepalloventtiilit

Tekniset ydinparametrit

2PC ruostumattomasta teräksestä valmistetut sisäkierrepalloventtiilit on suunniteltu ja valmistettu tiukasti kansallisten standardien mukaisesti, ja parametrit kattavat kaikki skenaariot matalasta keskipaineeseen. Ne voivat vastata suoraan kansallisten standardien sisäisten kierreputkijärjestelmien vaatimuksia. Kaikki parametrit on testattu tiukasti vakauden ja luotettavuuden varmistamiseksi, kuten alla olevassa taulukossa on kuvattu:

Tuotteen ydinedut

● GB-yhteensopiva ja yhteensopiva: Täyttää täysin GB-standardit, vastaa suoraan kansallisia kierreputkistoja, ylimääräisiä mukautuksia ei tarvita.

● Helppo purkaa ja huoltaa: 2-osainen pultattu runko, helppo huoltaa ilman erikoistyökaluja.

● Luotettava tiivistys ja vähäinen vuoto: ANSI Class VI pehmeä tiiviste / Class IV kova tiiviste; kaksoistiiviste estää vuodot.

● Ensiluokkaiset materiaalit ankariin olosuhteisiin: 304/316/316L/2205 duplex ruostumaton teräs korkeaan korroosion- ja lämpötilankestoon.

● Joustava käyttö ja korkea virtaustehokkuus: 90° nopea käynnistys, pieni virtausvastus; manuaaliset / sähköiset / pneumaattiset vaihtoehdot.

Tuotteen määritelmä ja toimintaperiaate

2PC ruostumattomasta teräksestä valmistetut sisäkierrepalloventtiilit ovat GB-standardin mukaisia ​​nesteensäätöventtiilejä, joissa on 2-osainen pultattu runko, naaraskierteiset päät ja pyörivä pallorakenne.

Toimintaperiaate: Toimilaite pyörittää karaa ja palloa 0°–90°:

● 0°: täysin auki, suurin virtaus

● 90°: täysin suljettu, tiukka sulku

● Välikulmat: tarkka kuristus

Käytetään laajasti matala- ja keskipaineisissa, pienireikäisissä GB-putkissa petrokemian-, kunnallis-, elintarvike-, lääke- ja muilla aloilla.

Ruostumattoman teräksen materiaalin valintaopas

● 2PC ruostumattomasta teräksestä valmistettujen sisäkierrepalloventtiilien ydinkomponenttien materiaali määrää suoraan niiden sovellettavat käyttöolosuhteet ja käyttöiän. Tarkka valinta vaaditaan materiaalin syövyttävyyden, lämpötilan, paineen ja kansallisten standardien perusteella. Tarkat materiaalit ja soveltuvat skenaariot on esitetty alla olevassa taulukossa, mikä auttaa sinua valitsemaan nopeasti oikean materiaalin ja välttämään valintavirheet:

Suunnittelu- ja valmistusstandardit

● Mitat: GB/T 12224, GB/T 12253, GB/T 7306

● Materiaali: GB/T 24511, GB/T 12459, GB/T 2100

● Testaus: GB/T 13927, GB/T 4334, GB/T 26480

● Pinta: GB/T 1031, GB/T 15820

● Käyttö: GB/T 12222

Pikavalintaopas

Venttiilejä valittaessa on olennaisen tärkeää noudattaa tiukasti kansallisia standardiparametreja sisäkierteisille putkille, väliaineominaisuuksille ja käyttöolosuhteille. Kun otetaan huomioon 2PC ruostumattomasta teräksestä valmistettujen sisäkierrepalloventtiilien rakenteelliset ja suorituskykyominaisuudet, valinnassa tulee noudattaa seuraavia avainkohtia venttiilien ja putkistojen täydellisen yhteensopivuuden varmistamiseksi ja käyttöriskien minimoimiseksi:

1.Varmista GB-standardi, DN, PN ja kierretyyppi (G/BSPT/NPT).

2.Valitse materiaali: 304 (yleinen) → 316 (lievä korroosio) → 304L/316L (vähähiilinen / korroosio) → 2205 (korkea paine / voimakas korroosio).

3. Yhdistä paine ja lämpötila: valitse istuin (PTFE / PPL / metalli) vastaavasti.

4. Valinta: pehmeä tiiviste (hygienia / syttyvä) ；kova tiiviste (korkea lämpötila / hiukkaset).

5. Käyttö: manuaalinen (yksinkertainen)；sähkö / pneumaattinen (automaatio / kaukosäädin).

Asennus ja huolto

Asennus

1.Tarkista malli, materiaali, paine ja kierteet ennen asennusta.

2. Puhdista kierteet ja venttiilin onkalo; käytä PTFE-teippiä tai tiivisteainetta.

3. Seuraa virtauksen nuolta; varata käyttö- ja huoltotilaa.

4.Koota uudelleen tasaisesti poikittain; painetesti GB/T 13927:n mukaan.

5.Asenna kompensaattorit äärimmäisiä lämpötiloja varten; kansi ulkokäyttöön.

Huolto

1. Säännöllinen vuotojen, ruosteen ja toimintakyvyn tarkastus.

2. Puhdas ulkopuoli; levitä korroosionestoöljyä tiivistymättömille pinnoille.

3.Vaihda istuimet, tiivisteet ja tiiviste, jos vuotoja tapahtuu.

4. Huolla sähkö/pneumaattiset toimilaitteet, tarkista rajat ja palaute.

5. Varaventtiilit: säilytä kuivassa, puoliavoin, tulpilla suljettuna.

Vianetsintä

● Vuoto: kiristä, vaihda tiivisteet / tiivisteet / venttiili.

● Jumissa toiminta: puhdista ontelo, vaihda kuluneet osat.

● Huono tiivistys: vaihda tiivisteet, viimeistele pallo, kiristä pultit uudelleen.

● Toimilaitteen vika: tarkista teho, ilmansyöttö, moottori, solenoidi.

● Säilytä täydelliset huoltokirjat.

Tyypilliset sovellusskenaariot

● Petrokemian: raakaöljy, jalostetut tuotteet, kemialliset liuottimet, syövyttävät aineet.

● Kunnallinen vesihuolto: vesijohtovesi, jätevesi, pieniporaiset jakelulinjat.

● Food & Pharmaceutical: hygieeniset putket, 316L + PTFE, ei vuotoa.

● Power & LVI: voimalaitosten apulaitteet, lämmitys- ja jäähdytysjärjestelmät.

● Machinery & Marine: hydraulijärjestelmät, kryogeeniset, syvänmeren laitteet (2205).
