Ruostumattomasta teräksestä valmistetut sisäkierrepalloventtiilit

Tyypilliset sovellusskenaariot

1000 WOG:n korkeapaineluokituksen, korroosionkestävän ruostumattoman teräksen rakenteen ja kätevän kierreliitoksen ansiosta ruostumattomasta teräksestä valmistetut sisäkierrepalloventtiilit sopivat eri teollisuudenalojen korkeapaineisiin putkijärjestelmiin ilman monimutkaista asennusta ja täyttävät tarkasti erilaiset nesteen ohjausvaatimukset. Tyypilliset sovellukset ovat seuraavat:

● Petrokemianteollisuus: Käytetään raakaöljyn, jalostetun öljyn, kemiallisten liuottimien, syövyttävien kaasujen ja muiden väliaineiden putkissa. Sopii 1000 WOG:n korkeapaineisiin olosuhteisiin. 316/316L materiaali kestää tehokkaasti korroosiota ja varmistaa vakaan toiminnan.

● Kunnallinen kaasuteollisuus: Käytetään maakaasun ja nestekaasun korkeapaineisissa kaasunsiirto- ja jakeluputkissa. Erinomainen tiivistys estää kaasuvuodon. 1000 WOG-luokitus sopii täydellisesti korkeapaineisiin kaasujärjestelmiin.

● Teollinen valmistus: Käytetään hydraulijärjestelmissä, voitelujärjestelmissä ja paineilmajärjestelmissä. Nopea toiminta ja sujuva ohjaus teollisuuslaitteille.

● Elintarvike- ja lääketeollisuus: Käytetään syövyttävien puhdistusaineiden, korkean lämpötilan höyryn ja hygieenisten nesteiden hallintaan. 316L ruostumaton teräs täyttää hygieniastandardit ilman kontaminaatioriskiä.

● LVI- ja energiateollisuus: Soveltuu korkean lämpötilan kuumalle vedelle, höyrylle ja lämpöä johtavalle öljylle. Metalliset istuinversiot takaavat vakaan suorituskyvyn korkean lämpötilan 1000 WOG olosuhteissa.

Materiaalin valintaopas

Materiaalivalinta määrää suoraan käyttöiän ja käyttökelpoisuuden.

304 ruostumaton teräs (06Cr19Ni10): Yleiselle vedelle, öljylle, kaasulle (vesijohtovesi, hydrauliöljy, paineilma, maakaasu). Lämpötila: -20°C ~ 180°C. Kustannustehokas useimmissa vakiosovelluksissa.

316 ruostumaton teräs (06Cr17Ni12Mo2): Lievästi syövyttäville aineille (kloorattu vesi, heikko happo/alkali, hapan raakaöljy). Lämpötila: -20°C ~ 260°C. Parempi piste- ja rakokorroosionkestävyys kuin 304.

316L ruostumaton teräs (022Cr17Ni12Mo2): Voimakkaalle syövyttävälle aineelle (vahva happo, alkali, kloridikaasu). Lämpötila: -40°C ~ 260°C. Erittäin alhainen hiilipitoisuus välttää rakeiden välistä korroosiota, mikä on ihanteellinen vaikeissa syövyttävissä ympäristöissä.

Istuimen sovitus:

oPTFE: Erinomainen tiivistys, normaali lämpötila, alhainen hankaus 1000 WOG huolto.

oPPL: Keskikorkeaan lämpötilaan 260 °C asti, parempi lämmönkestävyys kuin PTFE.

oMetallinen kova tiiviste: Korkeaan lämpötilaan 450 °C asti, korkeaan kulutukseen ja vaihteleviin paineolosuhteisiin.

Ydinmääritelmä

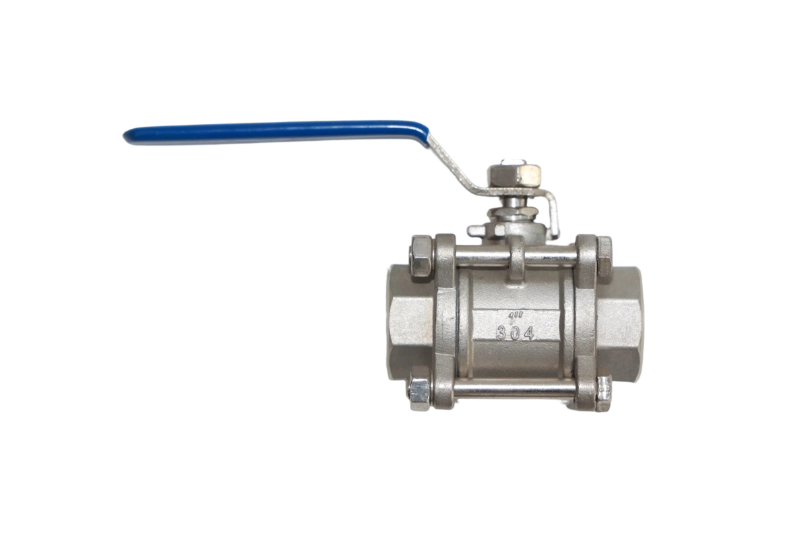

Ruostumattomasta teräksestä valmistettu sisäkierrepalloventtiili on erittäin tarkka ruostumattomasta teräksestä valmistettu nesteensäätöventtiili, jossa on naaraskierteiset päät ja 1000 WOG:n paineluokitus.

1000 WOG on standardi teollisuusluokitus, mikä tarkoittaa, että venttiili sopii vedelle, öljylle ja kaasulle 1000 psi:n (≈6,9 MPa) paineella.

Saatavana yksiosaisena tai 3-osaisena runkona (3-osainen on suosituin helppoon linjahuoltoon). Venttiili avautuu ja sulkeutuu nopeasti pyörittämällä palloa 90°. Kierrepäät (NPT/BSPT/G) mahdollistavat helpon asennuksen ilman hitsausta.

Valmistettu 304/316/316L ruostumattomasta teräksestä, sitä käytetään laajasti petrokemian-, teollisuus-, kaasu-, elintarvike-, lääke- ja LVI-järjestelmissä.

Tärkeimmät ominaisuudet ja ydinparametrit

Tärkeimmät ominaisuudet

● Korkeapaineluokitus: Täysi 1000 WOG (6,9 MPa) mukainen, turvallinen korkeapaineiselle vedelle, öljylle ja kaasulle.

● Helppo asennus ja huolto: 3-osainen rakenne mahdollistaa linjahuollon; kierreliitos ei vaadi hitsausta.

● Korroosionkestävä: 304/316/316L ruostumaton teräsrunko, pallo ja varsi takaavat pitkän käyttöiän.

● Luotettava tiiviste: ANSI Class VI pehmeä tiiviste, ANSI Class IV metallitiiviste, ei vuotoa.

● Joustava käyttö: Manuaalinen, sähköinen tai pneumaattinen käyttö.

● Laaja lämpötila-alue: -40°C ~ 450°C istuimen materiaalista riippuen.

● Tarkka virtauksen säätö: Pieni virtausvastus, nopea käynnistys ja tarkka kuristus.

Ydinparametritaulukko

Yksityiskohtainen selitys 1000 WOG:sta

● W (Water): Sopii puhtaaseen veteen, kiertoveteen, vesijohtoveteen, lievästi syövyttävälle jätevedelle.

● O (Oil): Sopii mineraaliöljylle, hydrauliöljylle, voiteluöljylle, dieselille, bensiinille, raskaalle öljylle.

● G (Gas): Soveltuu maakaasulle, nestekaasulle, paineilmalle, inertille kaasulle, yleiselle syövyttävälle kaasulle.

● 1000: Nimelliskäyttöpaine 1000 psi (≈6,9 MPa).

Kuoren testipaine: 1500 psi (1,5 × mitoitettu)

Tiivisteen testipaine: 1100 psi (1,1 × mitoitettu)

Asennuksen ja huollon ydinkohdat

Asennuspisteet

1. Tarkista paineluokka, koko, kierre, materiaali ja väliaineen yhteensopivuus.

2.Puhdista kierteet ja venttiilin ontelo ennen asennusta.

3. Käytä PTFE-teippiä tai kierretiivisteainetta; kiristä kunnolla vaurioiden välttämiseksi.

4.Suorita painetesti vähintään 30 minuuttia ennen käyttöönottoa.

5. Varaa käyttö- ja huoltotila; asenna suojaus ulkokäyttöön.

Huoltopisteet

1. Säännöllinen vuotojen, korroosion ja toimintakyvyn tarkastus.

2.Puhdista ja suojaa ulkopinnat korroosiolta.

3.Vaihda istuimet ja tiivisteet, jos ne ovat kuluneet tai vuotavat.

4. Käytetyt venttiilit: tarkista moottori, ilmansyöttö, rajakytkimet ja voitelu säännöllisesti.

5. ÄLÄ korjaa paineen alaisena. Kirjaa ylös huoltohistoria jäljitettävyyttä varten.

Tuotteen etu

Ruostumattomasta teräksestä valmistetut sisäkierrepalloventtiilit on suunniteltu keskikorkean paineen nesteen hallintaan. Niissä on 1000 WOG-luokitus, korroosionkestävä ruostumaton teräs, kätevä kierreasennus ja käyttäjäystävällinen 3-osainen rakenne, ja ne on valmistettu API 608- ja ASME-standardien mukaisesti.

Venttiilit tarjoavat luotettavan tiivistyksen, joustavan toiminnan ja pitkän käyttöiän, ja niitä käytetään laajasti petrokemian-, kaasu-, teollisuus-, elintarvike- ja LVI-kentillä. Ne yksinkertaistavat putkien sijoittelua, alentavat asennus- ja ylläpitokustannuksia ja toimivat luotettavana ratkaisuna pienireikäisiin korkeapaineisiin nestejärjestelmiin.
