Ohuet ruostumattomasta teräksestä valmistetut laippapalloventtiilit
Luotettavana valmistajana edistyneellä tuotantotekniikalla Bolaisi on erikoistunut tilaa säästäviin nesteensäätöventtiileihin, joissa on tiukka laadunvalvonta. Toimitamme ohuita ruostumattomasta teräksestä valmistettuja laippapalloventtiilejä, joissa on ohuet taotut rungot, korkea virtausteho ja luotettava tiivistys. Tarjoamme räätälöityjä kokoja ja tukkupalveluita ahtaiden tilojen teollisuuden putkistojärjestelmien tarpeisiin.
Ohuet ruostumattomasta teräksestä valmistetut laippapalloventtiilitovat pyöriviä nesteensäätöventtiilejä, joissa on ohut taottu runko ja laippaliitos, joita käytetään nopeaan on-off- ja perusvirtauksen säätöön. Ne on valmistettu 304 / 316 / 316L ruostumattomasta teräksestä, ja niissä on yksiosainen taottu ohut runko. Ne tarjoavat täyden porauksen, luotettavan kaksisuuntaisen tiivistyksen ja helpon 90° käytön. Kompaktinapalloventtiili, ne ovat ensisijainen valinta missä asennustila, paino ja kytkentätehokkuus ovat kriittisiä.
30-50 % Ohuempi runko
20-40 % Kevyempi paino
≤0,01 MPa Painehäviö
425℃ Max Huoltolämpötila
Tuotteen ydinedut
01
Tilaa säästävä ohut muotoilu
Yksiosainen taottu ohut runko, 30–50 % ohuempi ja 20–40 % kevyempi kuin perinteiset laipalliset palloventtiilit – ihanteellinen ahtaisiin tiloihin, liukukiskoihin ja kevyisiin laitteisiin.
02
Korkea virtaustehokkuus
Täysreikäinen pallo tasaisella virtausreitillä; painehäviö ≤ 0,01 MPa nimellisvirtauksella, huomattavasti suurempi virtauskapasiteetti kuin palloventtiileillä.
03
Luotettava kaksisuuntainen tiivistys
PTFE pehmeä tiiviste tai metalli kova tiiviste korkean lämpötilan ja korkean paineen huoltoon; kaksisuuntainen tiivistys, joka on yhteensopiva kaksisuuntaisten virtauslinjojen kanssa.
04
Helppokäyttöinen ja vähän huoltoa vaativa
90° kierto nopeaan käynnistykseen ja alhaisella vääntömomentilla; yksinkertainen rakenne, joka helpottaa ydinkomponenttien vaihtoa ja minimoi likaantumisriskin.
05
Laadukas materiaali ja vaatimustenmukaisuus
304 / 316 / 316L ruostumattomasta teräksestä valmistettu runko, pallo ja varsi erinomaisella korroosionkestävyydellä ja täydellisellä materiaalin jäljitettävyydellä.
06
Laaja paine- ja lämpötila-alue
PN16 – PN100 (luokka 150 – 600), käyttölämpötila-alue -20 ℃ - 425 ℃ tiivisteen ja istukan valinnasta riippuen.
Tuotteen määritelmä ja toimintaperiaate
Ohuet ruostumattomasta teräksestä valmistetut laippapalloventtiilit ovat pyöriviä nesteen ohjausventtiilejä, joissa on ohut taottu runko ja laippaliitos, joita käytetään nopeaan päälle-pois ja perusvirtauksen säätöön.
0° Täysin auki
Portti kohdistettu virtaussuunnan mukaan – suurin virtauskapasiteetti.
90° Täysin suljettu
Portti kohtisuorassa virtaukseen nähden – täydellinen eristys.
0-90° Kuristus
Välikulmat tarjoavat perusvirtauksen kuristuksen.
Toimilaite pyörittää karaa ja palloa 0°–90°. 304 / 316 / 316L materiaali takaa laajan mediayhteensopivuuden teollisissa sovelluksissa.
Tekniset ydinparametrit
Ohuet ruostumattomasta teräksestä valmistetut laippapalloventtiilit ovat mukautettavissa erilaisiin lämpötiloihin, paineisiin ja väliaineolosuhteisiin. Kaikki parametrit on testattu tiukasti tuotteen vakauden ja luotettavuuden varmistamiseksi, mikä vastaa suoraan ostajan todellisia käyttötarpeita.
| Parametrikohde | Parametrin arvo |
| Nimellinen halkaisija | DN15 ~ DN200 (NPS 1/2" ~ 8"); standardi: DN25, DN50, DN80, DN100 |
| Paineluokka | PN16, PN25, PN40, PN64, PN100; Luokka 150, 300, 600 |
| Sovellettava lämpötila | PTFE: -20 ℃ ~ 120 ℃; FKM: -20 ℃ ~ 180 ℃; SS kova tiiviste: -29 ℃ ~ 200 ℃; Stellitti: -40 ℃ ~ 425 ℃ |
| Ydinmateriaali | Runko / Pallo / Varsi: 304 / 316 / 316L; Tiivisteet: PTFE / FKM (pehmeä); SS / Stellite (kova) |
| Sovellettava media | Vesi, merivesi, elintarvikeneste, öljy, hydrauliöljy, kemiallinen liuotin, heikko happo/emäs, höyry, paineilma |
| Aktivointi | Manuaalinen (vipu / käsipyörä), kierukkavaihde, sähköinen (Modbus valinnainen) |
| Kehon rakenne | Yksiosainen ohut taottu runko, 30–50 % ohuempi; täysi poraus |
Päätyypit ja sovellusten yhteensopivuus
Soft Seal käsikirja
PTFE / FKM · 90° nopea toiminta
Kunnalliset vesi-, LVI-, ruoka- ja juomalinjat, joissa vaaditaan nopea manuaalinen päällekytkentä ja nollavuoto.
Hard Seal Worm Gear
Metalli / Stellite · Korkea lämpötila ja paine
Petrokemian, voimalaitosten höyry- ja lämpööljyjärjestelmät, joissa korkea lämpötila ja hankauskestävyys ovat kriittisiä.
Sähköinen pehmeä tiiviste
Sähkötoimilaite · Palaute Valinnainen
Automatisoidut LVI-, vesi- ja lääkelinjat, jotka vaativat kauko-ohjauksen ja nollavuotoa.

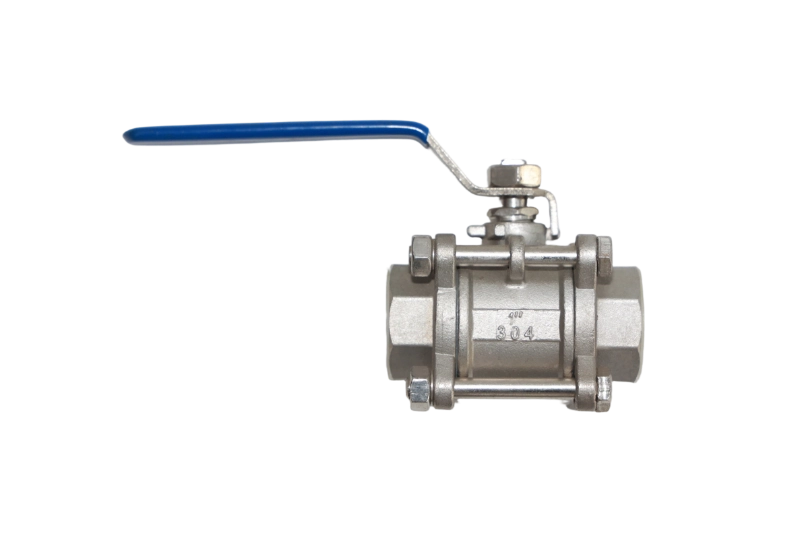

Katso täysin automatisoidut putkistotruostumattomasta teräksestä valmistetut sähköpalloventtiilit. Katso kierreliitokset tiukoissa jakoputkissa meidänruostumattomasta teräksestä valmistetut sisäkierteiset palloventtiilit.
Materiaalin valintaopas
Runko / Pallo / Varsi
304 Yleinen palvelu
Vesi, ilma ja öljy; -20 ℃ ~ 100 ℃; kustannustehokas kunnalliselle ja yleiselle teollisuudelle.
316 Korroosionkestävä
Kloridi, merivesi ja heikko happo palvelu; parempi pisteiskukestävyys.
316 litraa Hygieeninen luokka
Vahva korroosio ja hygieniapalvelu; FDA / 3A -yhteensopiva elintarvike- ja lääkelinjoille.
Tiivisteet
PTFE -20 ℃ ~ 120 ℃
Vahva korroosionkestävyys, ei vuotoa.
FKM (Viton) -20 ℃ ~ 180 ℃
Erinomainen kemikaalinkestävyys.
SS Hard Seal -29 ℃ ~ 200 ℃
Korkeapaineinen ja hankaava materiaali.
Stellite Hard Seal Jopa 425 ℃
Äärimmäinen kulutuskestävyys.
Tyypilliset sovellusskenaariot
Ohuita ruostumattomasta teräksestä valmistettuja laippapalloventtiilejä ohuella muotoilullaan, tehokkaalla kytkentällään ja luotettavalla tiivistellään käytetään laajalti putkijärjestelmissä eri teollisuudenaloilla, joilla asennustila ja kytkentätehokkuus ovat kriittisiä.
Ruoka ja lääkkeet
316 litraa + PTFE pehmeä tiiviste, ohut muotoilu tiheille tuotantolinjoille.
Petrokemian
316 / 316L kovatiiviste, luokka 150–600, korkealämpötilaisille liuottimille ja happamille raakaöljyille.
Kunta ja rakentaminen
304 pehmeä tiiviste vesi-, LVI- ja toisiovesijärjestelmiin.
Teollisuus ja meri
Ohut ja kevyt hydraulisiin, pneumaattisiin ja laivajärjestelmiin; vahva tärinänkestävyys.
Uusi energia ja voima
Kova tiiviste korkean lämpötilan jäähdytys- ja höyrylinjoille aurinkosähkö-, tuulivoima- ja voimalaitoksissa.
Asennus ja huolto
Asennuspisteet
- Kaksisuuntainen sinetti; seuraa virtausnuolta ylläpidon helpottamiseksi; varaa riittävästi toimintatilaa.
- Puhdista laipat; käytä asianmukaisia tiivisteitä; kiristä pultit ristiin 2-3 vaiheessa.
- Puhdista putki; tarkista pallon pyöriminen; testaa sähkötoimilaite ennen asennusta.
- Hidas paineistus, tuuleta ilma, painetesti 30 minuuttia ennen käyttöönottoa.
Huoltopisteet
- Säännöllinen tarkastus: tarkista vuodot, pulttien kireys ja toiminta; voitele varsi kuukausittain.
- Vaihda tiivisteet, istuimet tai tiiviste, jos vuotoja tapahtuu; viimeistele tai vaihda kuluneet kovat tiivistepinnat.
- Puhdista ulkopuoli, levitä ruosteenestoöljyä; parantaa suojausta kloridi-/suolaympäristöissä.
- Älä korjaa paineen alaisena; poista hillot varovasti; vianmääritys toimilaitteiden turvallisesti.
- Luo huoltokirjat elinkaaren hallintaa varten.
Miksi valita Bolaisi-venttiilit
Varmennettu laatujärjestelmä
SertifioituGB/T 19001-2016 / ISO 9001:2015kansainvälinen laatujärjestelmä.
Oma taonta ja koneistus
Täysi prosessinhallinta raaka-aineesta valmiiseen venttiiliin omassa Wenzhoun tehtaassamme.
100 % painetestattu
Jokainen ohut laippapalloventtiili on kuori- ja istukkatestattu ennen toimitusta.
Tekninen tuki
Tekninen tiimimme auttaa sinua valitsemaan runkomateriaalin, tiivistetyypin, paineluokan ja toiminnan.
Täysi tuotevalikoima
Toimitamme myösruostumattomasta teräksestä valmistetut laipalliset palloventtiilit, vaippaeristetyt palloventtiilitjahiiliteräksiset palloventtiilit.
OEM & ODM saatavilla
Mukautetut koot, materiaalit, laippastandardit, toimilaitteet ja nimikilven brändäys tuetaan.

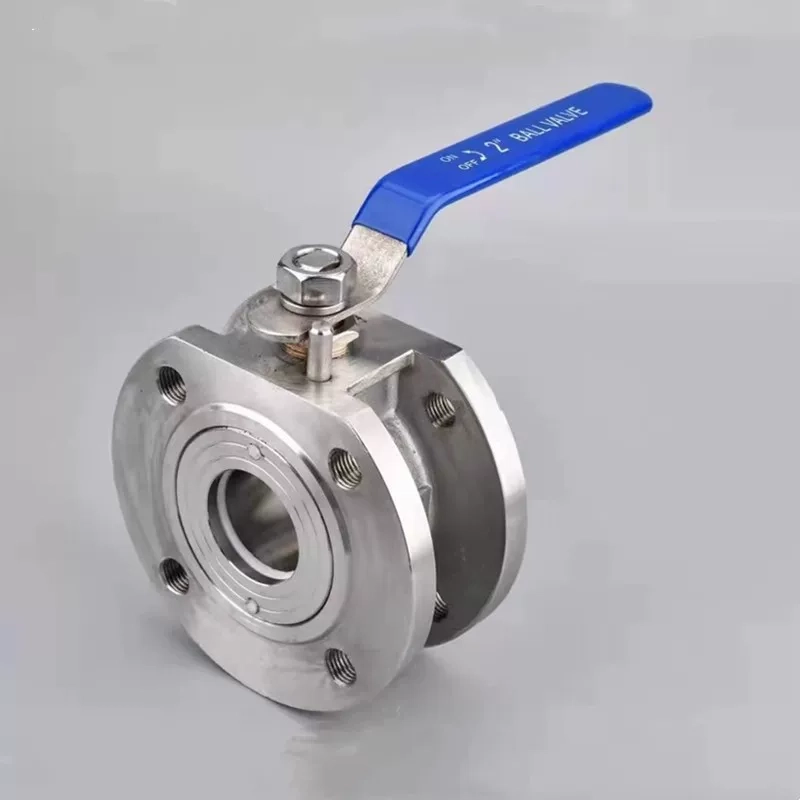

Tuotekuva
Usein kysytyt kysymykset
Mikä on ohut ruostumattomasta teräksestä valmistettu laippapalloventtiili?
Se on laipallinen palloventtiili, jossa on ohut yksiosainen taottu runko, joka on 30–50 % ohuempi ja 20–40 % kevyempi kuin perinteiset laipalliset palloventtiilit. Se tarjoaa täyden reiän virtauksen, kaksisuuntaisen tiivistyksen ja 90° nopean on-off-toiminnan, mikä tekee siitä ihanteellisen ahtaisiin tiloihin, tiheisiin putkistoasetteluihin ja kevyisiin laitteisiin.
Kuinka paljon tilaa ja painoa ohut muotoilu säästää?
Tavallisiin laipallisiin palloventtiileihin verrattuna ohut taottu runko on 30–50 % ohuempi ja 20–40 % kevyempi. Tämä vähentää tukivaatimuksia, yksinkertaistaa putkien sijoittelua ja alentaa kokonaisasennuksen kustannuksia – erityisen arvokasta alustassa, laivajärjestelmissä ja modulaarisissa prosessiyksiköissä.
Mitä paineluokkia ja kokoja on saatavilla?
Valmistamme ohuita ruostumattomasta teräksestä valmistettuja laippapalloventtiilejä DN15 - DN200 (NPS 1/2" - 8"), vakiokoot DN25, DN50, DN80 ja DN100. Paineluokkia ovat PN16, PN25, PN40, PN64, PN100 ja luokka 150, 300, 600, jotta ne sopivat erilaisiin putkistojen arvoihin.
Mitä eroa on pehmeällä ja kovalla tiivisteellä?
Pehmeä tiiviste käyttää PTFE- tai FKM-istuimia -20 ℃ ~ 180 ℃ huoltoon ilman vuotoa - ihanteellinen vesi-, LVI-, elintarvike- ja yleisiin kemikaalilinjoihin. Kova tiiviste käyttää ruostumatonta terästä tai Stellite-istuimia -29 ℃ ~ 425 ℃ huoltoon korkean paineen ja hankaavien väliaineiden kanssa – ihanteellinen petrokemian, höyryn, lämpööljyn ja voimalaitossovelluksiin.
Voidaanko venttiili automatisoida sähkötoimilaitteella?
Kyllä. Kaikki mallit hyväksyvät sähköiset (on-off tai moduloiva, Modbus valinnainen) ja pneumaattiset toimilaitteet standardin ISO 5211 -kiinnityslevyn kautta. Saatavilla on myös kierukkavaihde ja manuaalinen vipu tai käsipyörä. Katso meidänruostumattomasta teräksestä valmistetut sähköpalloventtiilitviitteeksi.
Tarjoatko OEM / ODM valmistusta?
Kyllä. Suorana tehtaana tuemme räätälöityjä runkomateriaaleja (304 / 316 / 316L), tiivistetyyppiä (PTFE / FKM / SS / Stellite), laippastandardia (GB / ANSI / DIN / JIS), aktivointia ja asiakasbrändäystä. Lähetä piirustuksesi tai erittelysi, niin tarjoamme sen mukaan. Ole hyväota meihin yhteyttälisätietoja.
Oletko valmis tilaamaan ohuita ruostumattomasta teräksestä valmistettuja laippapalloventtiilejä?
Lähetä meille kokosi, paineluokkasi, laippastandardi, väliaine ja lämpötila – insinöörimme vastaavat teknisellä ratkaisulla ja tarjouksella 24 tunnin kuluessa.
