Ruostumattomasta teräksestä tehdyt sisäkierteiset T-palloventtiilit
Bolaisi tarjoaa tasalaatuista ja ammattimaista valmistusta teollisiin virtauksensäätöratkaisuihin. Toimitamme ruostumattomasta teräksestä valmistettuja sisäkierteisiä T-palloventtiilejä, jotka on valmistettu API 608- ja ASME-standardien mukaisesti, joissa on taottu ruostumaton teräs, 1000 WOG:n paineluokitus ja luotettava T/L-portin ohjaus. Kokeneena valmistajana tarjoamme edistyksellistä kierresuunnittelua maailmanlaajuisesti, vakaat hankintavaihtoehdot, tuen ja projektin tuen sekä räätälöityjä vaihtoehtoja.
Ruostumattomasta teräksestä tehdyt sisäkierteiset T-palloventtiilittarjoavat luotettavan moniporttisen ohjauksen keskikorkean paineen putkistoon. Korkean paineen, joustavan virtausreitin, kierteitetyn asennuksen ja korroosionkestävän ruostumattoman teräksen rungon ansiosta ne yksinkertaistavat tehokkaasti putkien sijoittelua ja vähentävät asennus- ja ylläpitokustannuksia. Moniporttinapalloventtiili, niitä käytetään laajalti useilla teollisuudenaloilla ja ne toimivat luotettavana ratkaisuna virtauksen sekoittamiseen, ohjaamiseen ja sulkemiseen.
1000 WOG korkeapaineluokitus
Mitoitettu 1000 psi:iin (≈6,9 MPa) vakaan suorituskyvyn takaamiseksi vesi-, öljy- ja kaasupalveluissa.
T-Type & L-Type Multi-Port Control
T-portti sekoitusta ja vaihtoa varten, L-portti kytkentää ja sulkemista varten – yksi venttiili, useita virtausreittejä.
Naaraskierteinen asennus
Vakiokierteet NPT / BSPT / G – ei vaadi hitsausta, työkalukevyt ja nopea asentaa.
Taottu ruostumattomasta teräksestä valmistettu runko
304 / 316 / 316L yksiosainen tai kaksiosainen taottu rakenne lujuuteen ja korroosionkestävyyteen.
ANSI Class VI nollavuoto
PTFE/PPL-istuimet, joissa on lujat tiivisteet, tarjoavat luotettavan tiiviin sulkeutumisen.
Joustava käyttö
Käsikahva tai vaihdelaatikko; sähköiset ja pneumaattiset toimilaitteet ISO 5211 -kiinnityksellä.
Tuotteen määritelmä
Ruostumattomasta teräksestä valmistettu sisäkierre T-palloventtiili on moniporttinen virtauksen säätöventtiili, jonka luokitus on 1000 WOG, ja se soveltuu vesi-öljy-kaasupalveluun. Se käyttää T- tai L-tyyppistä palloa virtauksen sekoittamiseen, suuntaamiseen tai vaihtamiseen 90° kiertoliikkeellä.
Yksiosainen tai kaksiosainen taottu runko ja naaraskierreliitos (NPT / BSPT / G) mahdollistavat työkalun kevyen asennuksen ilman hitsausta. Valmistettu 304 / 316 / 316L ruostumattomasta teräksestä, sillä on korkea lujuus, korroosionkestävyys ja pitkä käyttöikä, ja sitä käytetään laajalti petrokemian-, LVI-, teollisuus-, elintarvike- ja lääkejärjestelmissä. Katso laipalliset putkiliitännät meidänruostumattomasta teräksestä valmistettu laipallinen palloventtiili.
Tekniset parametrit
| Parametrikohde | Parametrin arvo |
| Paineluokka | 1000 WOG (1000 psi ≈ 6,9 MPa); Kuoritesti: 1500 psi (≈10,3 MPa); Tiivistetesti: 1100 psi (≈7,6 MPa) |
| Nimellinen halkaisija | 1/4" ~ 2" (DN8 ~ DN50); Pääkoot: 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1-1/2" (DN40) |
| Pallon tyyppi | T-Type (3-suuntainen sekoitus / siirto), L-Type (2-suuntainen siirto / sammutus) |
| Rungon rakenne ja liitäntä | Yksiosainen / 2-osainen taottu ruostumaton teräs; Ulkokierteinen (NPT / BSPT / G), hitsausta ei tarvita |
| Ydinmateriaali | Runko / pallo / varsi: 304 / 316 / 316L ruostumatonta terästä; Istuin: PTFE / PPL; Tiivisteet: luja kumi / joustava grafiitti |
| Sovellettava lämpötila | PTFE-istuin: -20 ℃ ~ 120 ℃; PPL-istuin: -20 ℃ ~ 200 ℃ |
| Sovellettava media | Vesi, öljy, maakaasu, nestekaasu, paineilma, kemialliset liuottimet, miedot/voimakkaat syövyttävät aineet |
| Toimintatapa | Manuaalinen (perhonen / neliökahva / vaihdelaatikko); Valinnainen: sähköinen (on-off / moduloiva), pneumaattinen (yksi- / kaksitoiminen), ISO 5211 -kiinnitys |
1000 WOG:n merkitys
1000 WOG on yleinen paine- ja väliaineluokitus venttiiliteollisuudessa:
W
Vesi
Puhdas vesi, kiertovesi, vesijohtovesi, lievästi syövyttävä jätevesi.
O
Öljy
Mineraaliöljy, hydrauliöljy, voiteluöljy, diesel, bensiini.
G
Kaasu
Maakaasu, nestekaasu, paineilma, inertti kaasu.
1000
Nimellispaine
1000 psi:n käyttöpaine (≈6,9 MPa) keskikorkean paineen putkistoon.
T-Type vs L-Type Ball: Keskeiset erot
| Vertailukohde | T-tyyppinen pallo | L-tyypin pallo |
| Polun rakenne | T-muotoinen 3-suuntainen, kolme porttia vaihdettavissa | L-muotoinen 2-suuntainen, kaksi porttia kytkettynä |
| Ydintoiminto | Sekoitus, kääntäminen, lähentyminen | Ohjaus, sulkeminen |
| Sovellettavat skenaariot | Keskikokoinen sekoitus, hydraulinen jakelu, monikanavajärjestelmät | Virtauksen kytkentä, piirin sulkeminen |
| Tiivistysteho | ANSI-luokka VI | ANSI Class VI (vakaampi) |
| Käyttötabu | Vältä kolmisuuntaista täyttä avaamista suuressa paine-erossa | Ei 3-suuntaista yhteyttä |
Materiaalin valintaopas
304 ruostumaton teräs
Yleiselle vedelle, öljylle ja kaasulle; -20 ℃ ~ 120 ℃; yleisimmät sovellukset.
316 ruostumatonta terästä
Lievästi syövyttäviä aineita ja kloridia sisältäviä nesteitä varten; parempi pisteiskukestävyys.
316L ruostumatonta terästä
Voimakkaalle syövyttävälle, happo-, alkali- ja kloridikaasulle; erinomainen hitsattavuus ja korroosionkestävyys.
Istuimen sovitus
PTFE: hyvä tiivistys, yleinen lämpötila. PPL: korkea lämpötila jopa 200 ℃.
Ydinominaisuudet
Korkeapaineluokitus
1000 WOG (6,9 MPa), vakaa korkeapainehuoltoon.
Multi-Port Control
T/L-tyyppiset pallot sekoitukseen, suuntaamiseen ja kytkemiseen.
Helppo asennus
Vakio NPT / BSPT / G kierteet, hitsausta ei vaadita.
Premium materiaali
Taottu ruostumattomasta teräksestä valmistettu runko, jolla on erinomainen korroosionkestävyys.
Luotettava tiivistys
ANSI Class VI nollavuoto suorituskyky.
Joustava toiminta
Manuaalinen / sähköinen / pneumaattinen, ISO 5211 asennettu.
Laaja lämpötila-alue
-20℃ ~ 200℃ istuimen materiaalista riippuen.
Asennus ja huolto
Asennuspisteet
- Tarkista pallon tyyppi (T/L), koko, paine, kierre ja materiaali.
- Puhdista kierteet ja venttiilin ontelo ennen asennusta.
- Käytä PTFE-teippiä tai kierretiivistettä; kiristä kunnolla.
- Varaa kahvalle riittävästi toimintatilaa.
- Suorita painetesti 1000 WOG-standardia kohti ennen käyttöä.
Huoltopisteet
- Säännöllinen vuotojen, korroosion ja toiminnan tarkastus.
- Puhdista ja suojaa ulkoosat ruosteenestoaineella.
- Vaihda istuimet ja tiivisteet, jos vuotoja tapahtuu.
- Sähköiset/pneumaattiset toimilaitteet: tarkista moottori, ilmansyöttö ja rajakytkimet.
- Älä korjaa paineen alaisena.
Tyypilliset sovellusskenaariot
- Petrokemian:väliaineen sekoitus, siirto ja vaihto.
- Teollinen valmistus:hydraulijärjestelmät ja jäähdytyspiirit.
- Kunnallinen LVI:veden sekoitus ja jakelu.
- Ruoka ja lääkkeet:saniteettinesteen valvonta (316L).
- Kaasu ja energia:maakaasu/nestekaasulinjan kytkentä.
Miksi valita Bolaisi-venttiilit
Varmennettu laatujärjestelmä
SertifioituGB/T 19001-2016 / ISO 9001:2015kansainvälinen laatujärjestelmä.
Oma taonta ja koneistus
Täysi prosessinhallinta raaka-aineesta valmiiseen venttiiliin omassa Wenzhoun tehtaassamme.
100 % painetestattu
Jokainen teepalloventtiili on kuori- ja tiivistetestattu 1000 WOG:n vaatimusten mukaisesti ennen toimitusta.
Tekninen tuki
Tekninen tiimimme auttaa sinua valitsemaan T-tyypin tai L-tyypin, istuinmateriaalin, kierrestandardin ja toiminnan.
Täysi tuotevalikoima
Toimitamme myösruostumattomasta teräksestä valmistetut sisäkierteiset palloventtiilit, ruostumattomasta teräksestä valmistetut sähköpalloventtiilitjakolmitie laipalliset palloventtiilit.
OEM & ODM saatavilla
Mukautetut koot, materiaalit, lankatyypit, toimilaitteet ja nimikilven brändäys tuetaan.

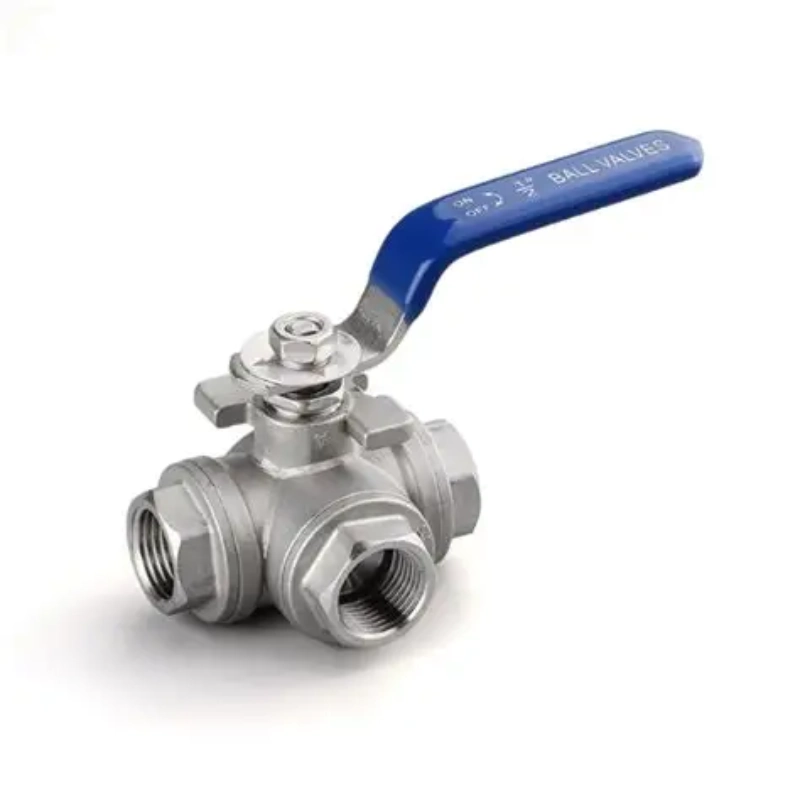

Tuotekuva
Usein kysytyt kysymykset
Mitä eroa on T-tyypin ja L-tyypin kolmitiepalloventtiilillä?
T-tyyppisessä pallossa on T-muotoinen kanava, joka yhdistää kolme porttia vaihtokelpoisesti, mikä tekee siitä ihanteellisen virtausten sekoittamiseen, suuntaamiseen ja konvergointiin. L-tyypin pallossa on L-muotoinen kanava, joka yhdistää vain kaksi porttia kerrallaan, joten se soveltuu virtauksen kytkemiseen ja sulkemiseen. Valitse T-tyyppi sekoituskäyttöön ja L-tyyppi vaihto- tai eristyspiireihin.
Mitä 1000 WOG tarkoittaa palloventtiilissä?
1000 WOG tarkoittaa, että venttiili on mitoitettu 1000 psi:n (≈6,9 MPa) käyttöpaineelle vesi-, öljy- ja kaasupalveluissa. Se on yleinen alan luokitus kierteitetyille ruostumattomasta teräksestä valmistettuille palloventtiileille ja osoittaa soveltuvuuden keskikorkean paineen putkiin, jotka käsittelevät vettä, öljyä, maakaasua, nestekaasua ja paineilmaa.
Mitä kokoja ja lankastandardeja on saatavilla?
Valmistamme ruostumattomasta teräksestä sisäkierteisiä T-palloventtiilejä 1/4" - 2" (DN8 - DN50), pääkoot 1/2", 3/4", 1" ja 1-1/2". Vakiokierrevaihtoehtoja ovat NPT, BSPT ja G (BSPP). Mukautetut lankastandardit ovat saatavilla pyynnöstä.
Voidaanko nämä venttiilit automatisoida sähkö- tai pneumaattisilla toimilaitteilla?
Kyllä. Kaikissa malleissa on ISO 5211 -asennusalusta toimilaitteen suoraa asennusta varten. Sähköiset (on-off tai moduloiva) ja pneumaattiset (yksi- tai kaksitoimiset) toimilaitteet ovat saatavana lisävarusteina, joten ne sopivat automatisoituihin prosessinohjausjärjestelmiin. Katso meidänruostumattomasta teräksestä valmistetut sähköpalloventtiilitviitteeksi.
Mikä on korkein työlämpötila?
PTFE-istukilla venttiilin kahvat ovat -20 ℃ - 120 ℃. PPL-istuimilla alue ulottuu -20 ℃ - 200 ℃. Korkeammat lämpötilavaatimukset, kiitosota meihin yhteyttäsopivaa vaihtoehtoista mallia varten.
Tarjoatko OEM / ODM valmistusta?
Kyllä. Suorana tehtaana tuemme mukautettuja runkomateriaaleja, T/L-pallokokoonpanoa, kierrestandardeja, toimintoja, kahvan tyyppiä ja asiakasbrändiä. Lähetä piirustuksesi tai erittelysi, niin tarjoamme sen mukaan.
Tarvitsetko nopean tarjouksen ruostumattomasta teräksestä valmistetuista T-palloventtiileistä?
Lähetä meille kokosi, kierrestandardi, T- tai L-porttityyppi, keskipaine ja työpaine – insinöörimme vastaavat teknisellä ratkaisulla 24 tunnin kuluessa.
