ANSI-laippakääntöventtiilit

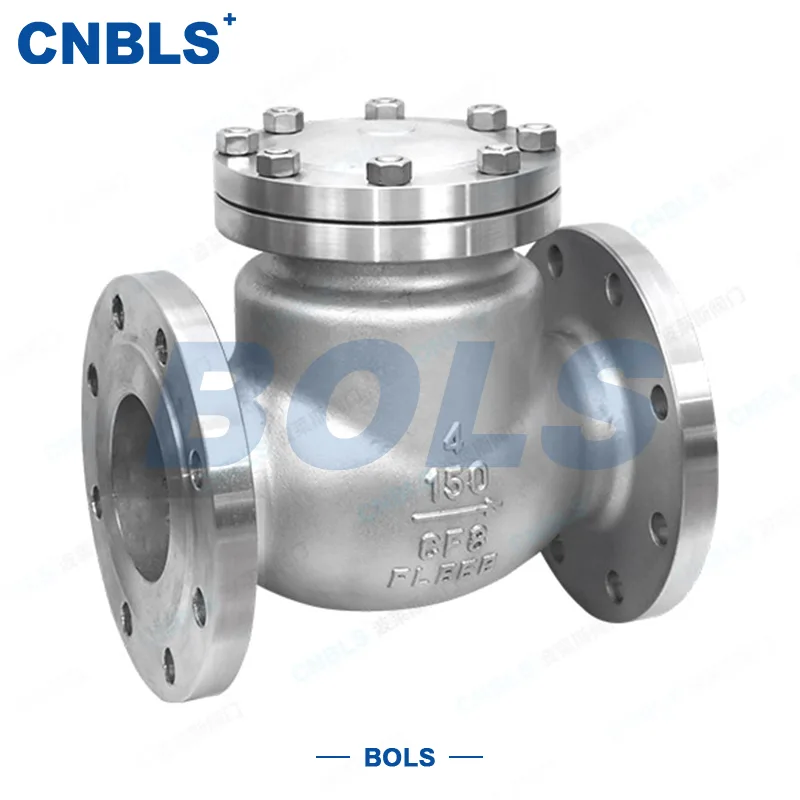

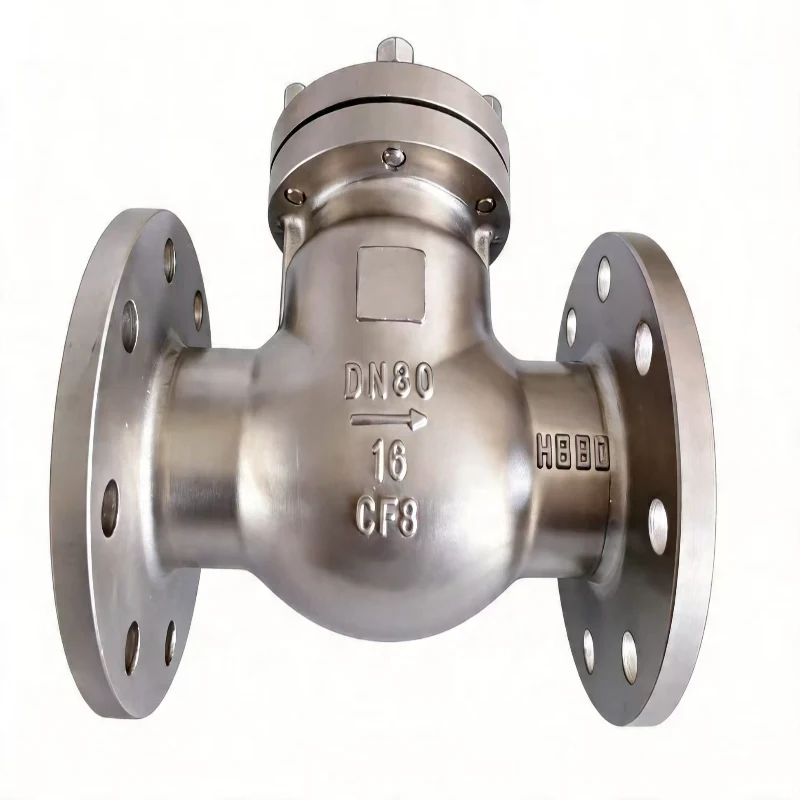

ANSI Flange Swing Valves (merkki: Bolaisi, mallisarja: H44W/Y-150LB/300LB/600LB/900LB) ovat täysin automaattisia itsetoimivia yksitieventtiilejä ilman ulkoisia käyttölaitteita, jotka on suunniteltu tarjoamaan luotettavaa takaisinvirtausta estävää suojausta erilaisille teollisuusnesteputkistojärjestelmille. Valmistettu korkealaatuisesta vedestä, öljyttömästä teräksestä, öljyttömästä venttiilistä. materiaalia ja voi toimia vakaasti pitkän aikaa normaaleissa paineolosuhteissa. Alhainen virtausvastus, korkea tiivistyskyky ja vahva yhteensopivuus on tärkeä perusventtiili, joka varmistaa putkiston turvallisuuden ja vakaan prosessin toiminnan.

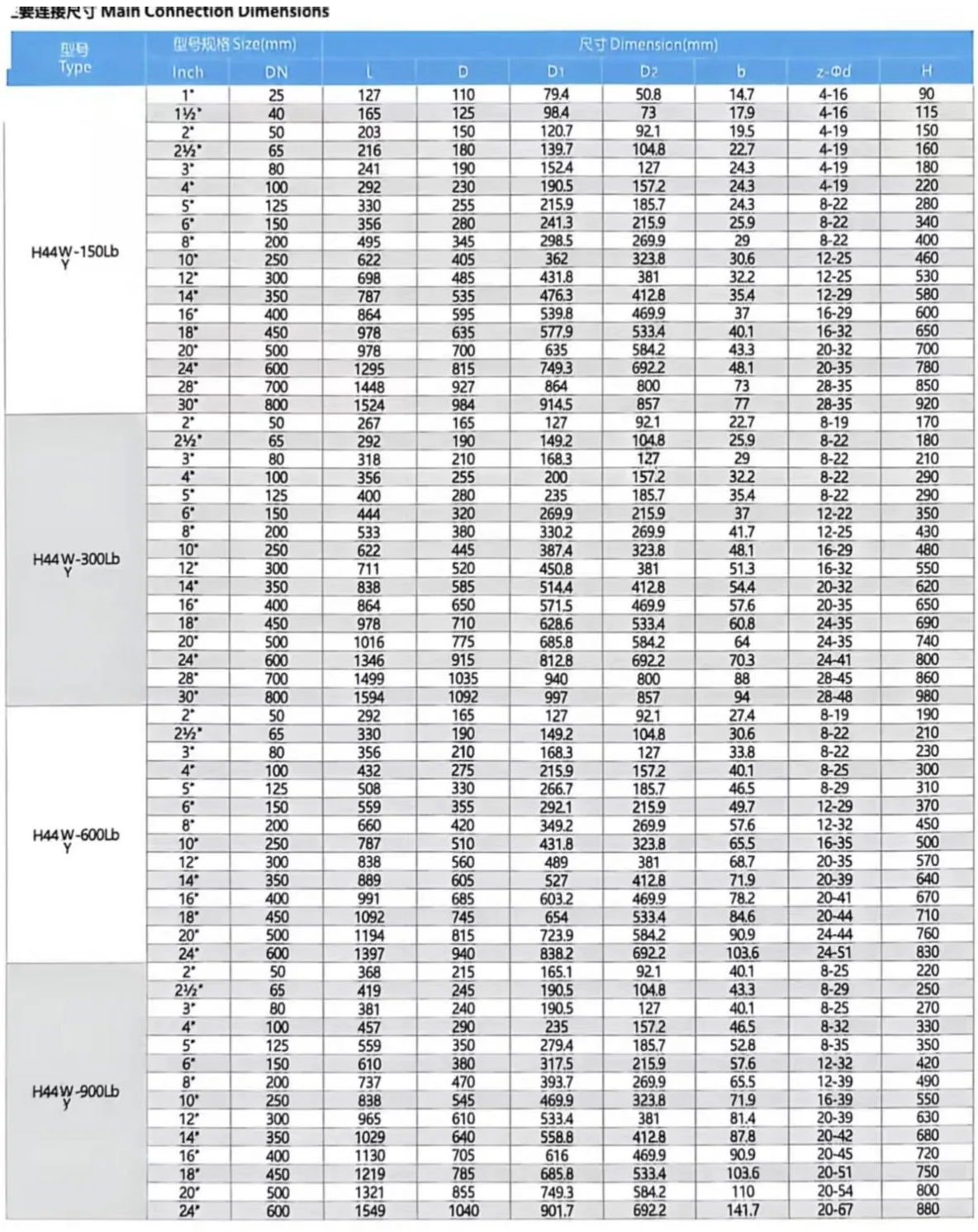

Tekniset ydinparametrit

Rakennesuunnittelu ja ydinsuorituskyvyn edut

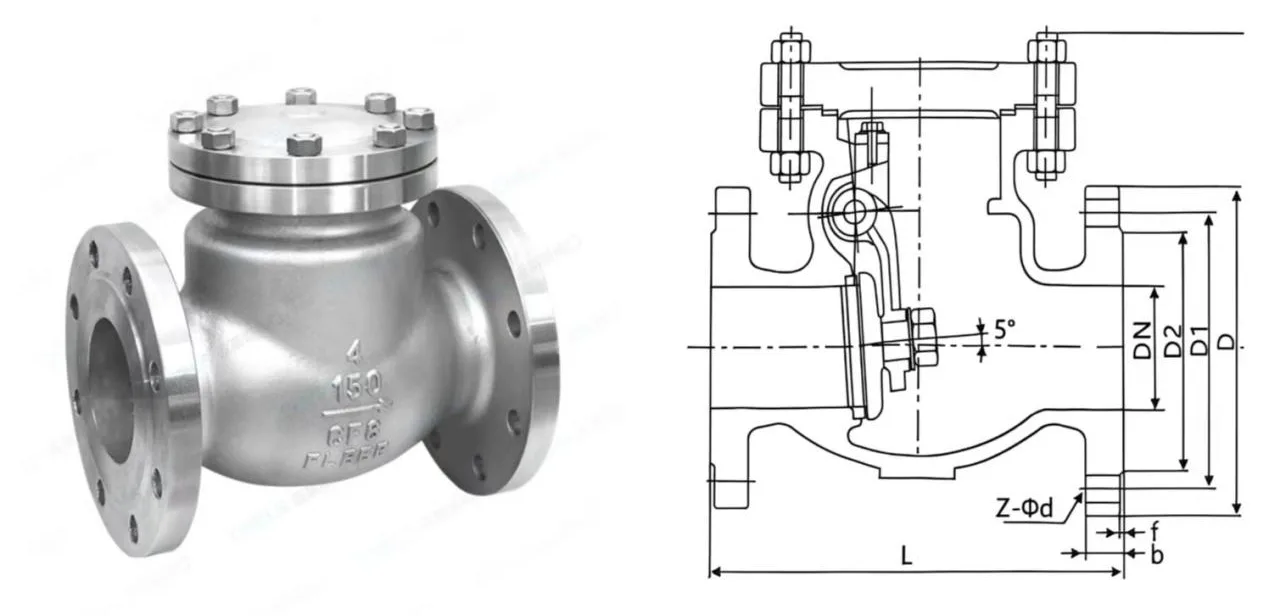

ANSI-laippakääntöventtiili käyttää tarkasti optimoitua yhden kääntölevyn rakennetta, joka koostuu erittäin lujasta venttiilirungosta, tiivistetystä kannesta, kaltevasta venttiilin istukasta, kääntölevystä, voimansiirtovivusta ja täysin sisäänrakennetusta tappiakselista. Venttiililevy pyörii pehmeästi avautuen ja sulkeutuen sarana-akselin ympärillä, ja yleinen rakenne tasapainottaa toiminnan tehokkuuden ja turvallisuuden.

Tärkeimmät suorituskyvyn edut

Erittäin pieni virtausvastus ja korkea voimansiirtotehokkuus

Suoran läpivirtauskanavan ja optimoidun virtauskentän sijoittelun kaltevalla venttiilin istukan avulla se vähentää huomattavasti nesteen turbulenssia ja paikallista painehäviötä. Minimaalinen vastus eteenpäin väliaineen virtauksen aikana takaa korkean putkilinjan siirtotehokkuuden ja alhaisemman energiankulutuksen pitkäaikaista käyttöä varten.

Vuototiivis muotoilu ja korkea turvallisuustekijä

Täysin sisäänrakennetulla tappiakselirakenteella varustettuna se eliminoi täysin pidennettyjen venttiilivarsien aiheuttamat vuotokohdat verrattuna perinteisiin ulkoisesti saranoituihin venttiileihin. Se soveltuu hyvin haihtuville, syttyville ja räjähdysherkille aineille, kuten öljylle ja höyrylle, mikä eliminoi keskiaineen vuotamisen turvallisuus- ja ympäristöriskit.

Joustava asennus ja vahva yhteensopivuus

Tukee sekä vaaka- että pystysuoraa putkilinja-asennusta ilman räätälöityjä asennusvaatimuksia, mukautuen monimutkaisiin teollisuusputkistojen asetteluihin. Täysireikäinen valikoima kattaa DN15-DN800, rakenteellisesti vahvistetun muotoilun suuriläpimittaisiin olosuhteisiin. Se varmistaa sujuvan avaamisen ja sulkeutumisen ilman tukkeutumista, mikä tarjoaa erinomaisen yhteensopivuuden vastaaviin venttiileihin verrattuna.

Vakaa tiivistys ja nopea vaste

Täysin sidottu tiivisterakenne levyn ja venttiilin istukan väliin muodostaa kaksoispuristusvoiman keskipaineen ja levyn omapainon avulla vuotottoman sulkemisen vuoksi. Kääntörakenne reagoi nopeasti ja katkaisee putkilinjan välittömästi, kun takaisinvirtaus tapahtuu ja estää kokonaan paluunesteen.

Ei ulkoista asemaa ja alhaiset käyttö- ja käyttökustannukset

Täysautomaattinen avautuminen ja sulkeminen keskipaine-eron ja levyn omapainon ohjaamana. Ulkoista tehoa, ilmansyöttöä tai ohjausjärjestelmää ei tarvita, ilman manuaalista toimenpiteitä. Virtaviivainen rakenne varmistaa alhaisen vikatiheyden, mikä vähentää huomattavasti paikan päällä tapahtuvan asennuksen, käyttöönoton ja pitkäaikaisen ylläpidon kustannuksia.

Toimintaperiaate

ANSI-laippakääntöventtiilien avaamista ja sulkemista ohjaavat täysin putkilinjan keskipaine-ero ja levyn omapaino, mikä ei vaadi ulkoista tehoa tai manuaalista käyttöä. Työprosessi on jaettu eteenpäin avaamiseen ja taaksepäin sulkemiseen:

Eteenpäin avautuva ja tasainen kuljetus

Kun väliaine virtaa eteenpäin tuloaukosta ja tulopaine ylittää ulostulon vastapaineen, eteenpäin suuntautuva nesteen työntövoima nostaa venttiililevyä. Levy pyörii sisäänrakennetun tapin akselin ympäri keinuvivun kautta irtautuen täysin venttiilin istukasta avatakseen virtauskanavan. Välineet kulkevat esteettä läpi mahdollisimman pienellä painehäviöllä vaikuttamatta normaaliin putkilinjan siirtotehoon.

Automaattinen sammutus ja takaisinvirtauksen esto

Pumpun sammuttamisen, ylävirran paineen alenemisen, äkillisten putkilinjan paineenmuutosten ja muiden työolosuhteiden tapauksessa ulostulon vastapaine ylittää nopeasti tulopaineen. Käänteisen keskipaineen ja levyn omapainon yhdistetty voima saa kiekon pyörimään taaksepäin ja painautumaan tiukasti venttiilin istukkaa vasten, mikä katkaisee välittömästi virtauskanavan ja estää takaisinvirtauksen. Se välttää pohjimmiltaan materiaalin ristikontaminaation, prosessihäiriöt, väliainesaasteet ja paineen epätasapainon ja suojaa ytimen alkupään laitteita, kuten pumppuja ja kompressoreita, vaurioilta.

Sovellusskenaariot ja vaatimustenmukaisuusstandardit

Erinomaisen takaisinvirtauksen eston, laajan työskentelyolosuhteiden mukauttavuuden ja pitkäaikaisen käyttövarmuuden ansiosta ANSI-laippakääntöventtiilejä käytetään laajalti teollisuuden ydinnestejärjestelmissä:

● Petrokemian tuotantoyksiköt

● Pitkän matkan öljyn ja kaasun siirtoputket

● Jalostus- ja kemianteollisuuden yksiköt

● Teolliset vedenkäsittely- ja kiertovesijärjestelmät

● Höyrylämmitys- ja lämmönsiirtoputkiverkot

Yllä olevissa käyttöolosuhteissa venttiili ratkaisee tehokkaasti putkilinjan takaisinvirtausongelmat ja eliminoi tuotantoriskit, kuten materiaalin sekoittumisen, prosessihäiriöt, väliaineen kontaminaatiot ja paineepätasapainon, toimien välttämättömänä turvakomponenttina teollisuuden putkistojärjestelmissä.

Vaatimustenmukaisuus ja laadunvalvontastandardit

Tämä sarja on suunniteltu ja valmistettu tiukasti ANSI:n (American National Standards Institute) vaatimusten mukaisesti. Laipan mitat ovat ANSI B16.5 -standardin mukaisia, venttiilin rakenne ja paine-lämpötila-arvot vastaavat ANSI B16.34 -standardia, ja se täyttää myös asiaankuuluvat API-alan öljy- ja kaasusovelluksiin liittyvät vaatimukset. Jokaiselle venttiilille suoritetaan tiukka hydrostaattinen lujuustesti ja tiivisteen suorituskyvyn tarkastus ennen toimitusta, mikä täyttää täysin teollisuusstandardit ja paikan päällä toiminnan vaatimukset vakaan teollisuusympäristön ankarissa pitkän aikavälin palveluissa.
