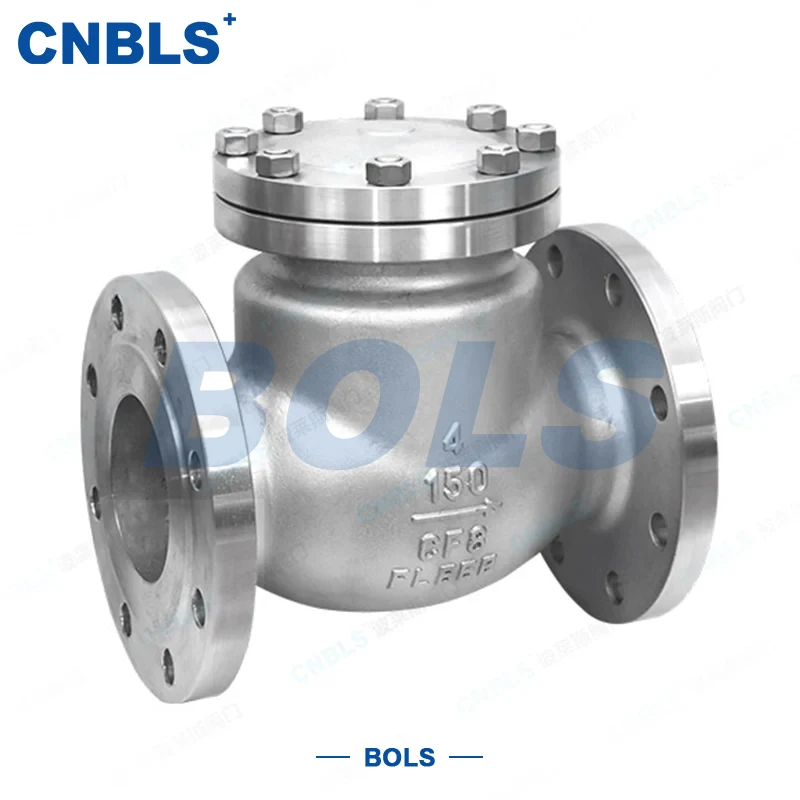

ANSI ruostumattomasta teräksestä valmistetut takaiskuventtiilit

ANSI Stainless Steel Swing Flange Control Valves ovat automaattisia sulkuventtiilejä, jotka on suunniteltu ja valmistettu tiukasti ANSI/ASME-standardien mukaisesti. Niissä yhdistyvät ruostumattoman teräksen korroosionkestävyys ja kääntötyyppisen rakenteen edut, jotka koostuvat pääasiassa ruostumattomasta teräksestä tehdystä rungosta, konepellistä, kääntölevystä, saranamekanismista ja laipallisista päistä.

Toimintaperiaate on yksinkertainen ja luotettava: Eteenpäin virtauksen aikana keskipaine pyörittää kiekkoa saranan ympäri avautumaan, mikä varmistaa tasaisen virtauksen. Takaisinvirtauksen yhteydessä kiekko sulkeutuu automaattisesti oman painonsa ja vastapaineen vaikutuksesta, mikä estää tiiviisti takaisinvirtauksen ja suojaa putkistoa ja alavirran laitteita.

Kiinteät ja helposti huollettavat laippaliitokset ja erinomainen korroosionkestävyys, näitä venttiilejä käytetään laajalti ANSI-putkistojärjestelmissä petrokemian-, maakaasu-, elintarvike- ja lääketeollisuudessa, vedenkäsittelyssä ja voimalaitosteollisuudessa.Ne sopivat erityisen hyvin ANSI-sovelluksiin, joissa vaaditaan automaattista takaisinvirtauksen estoa, korkeaa tiivistystä ja korroosionkestävyyttä. niistä tulee keskeisiä komponentteja, jotka varmistavat yksisuuntaisen virtauksen ANSI-putkijärjestelmissä.

Tekniset ydinparametrit

Tuotteen ydinedut

ANSI-standardin mukainen, vahva sopeutumiskyky

Suunniteltu ja valmistettu tiukasti ANSI/ASME:n, API:n ja muiden amerikkalaisten standardien mukaisesti. Sitä voidaan soveltaa suoraan erilaisiin ANSI-putkijärjestelmiin ilman ylimääräisiä muutoksia, mikä vähentää hankinta- ja asennuskustannuksia. ANSI ruostumattomasta teräksestä valmistetut kääntölaippatakaiskuventtiilit ovat avainkomponentteja ANSI-putkistojen takaisinvirtauksen estämisessä.

Täysin ruostumatonta terästä, korroosionkestävää ja kestävää

Hyväksyy ANSI ruostumatonta terästä, kuten F304/CF8, F316/CF8M, jolla on erinomainen korroosion, korkean lämpötilan ja kulumisenkestävyys. Se varmistaa vakaan ja pitkäaikaisen toiminnan happamissa, klooratuissa ja muissa syövyttävissä aineissa, mikä vähentää vaihtotiheyttä ja ylläpitokustannuksia.

Kääntörakenne, korkea virtaustehokkuus

Yksi-/kaksois-/monilevyrakenne sopii eri halkaisijoille. Tasainen virtaus, alhainen vastus ja herkkä toiminta. Sulkemisreaktio jopa 0,5 sekunnissa estää nopeasti takaisinvirtauksen ja suojaa tehokkaasti alavirran pumppuja, kompressoreja ja laitteita vesivasaralta.

Luotettava tiivistys, laaja käyttöalue

Kova tiiviste korkeisiin lämpötiloihin, hiukkaspitoisuuksiin ja korkeaan kulumiseen; pehmeä tiiviste keskimatalalle lämpötilalle ja puhtaalle materiaalille. Kiinteä laippaliitos täyttää API 598 luokan IV ilman näkyvää vuotoa, sopii matalan tai keskikorkean paineen olosuhteisiin.

Ei ulkoista asemaa, helppokäyttöinen

Avautuu ja sulkeutuu automaattisesti keskipaineella ja levypainovoimalla, ei vaadi ylimääräistä tehoa. Yksinkertainen rakenne, vakaa suorituskyky, pienemmät laiteinvestoinnit ja energiankulutus.

Komponenttien materiaalit ja rakenne

(Korosta laatua, varmista vakaa suorituskyky)

Ydinkomponenttien materiaalit

(ANSI-yhteensopiva, laatu valvottavissa)

● Runko / konepelti: ASTM A182 F304/F316 (taottu), ASTM A351 CF8/CF8M (valettu), molemmat täyttävät ANSI-materiaalistandardit eri syövyttävissä olosuhteissa.

● Levy: Sama materiaali kuin runko + Stellite-pinnoite (ASTM A417 kovalle tiivisteelle) tai ruostumaton teräs + PTFE pehmeä tiivisterengas (pehmeä tiiviste), joka tasapainottaa tiivisteen ja kestävyyden.

● Saranamekanismi: taottu 316 ruostumaton teräs; sarana-akseli on valmistettu 17 4PH sadekarkaistusta ruostumattomasta teräksestä (ASTM A193 630), mikä parantaa huomattavasti kulutuskestävyyttä ja lujuutta välttäen juuttumista.

● Tiivisteet: Inconel-seosrengas korkeaan lämpötilaan; PTFE/perfluorieetterikumi keskimatalan lämpötilan puhtaaseen materiaaliin; 316L kierretiiviste (ANSI B16.20) laipan tiivistämiseen.

● Pultit/mutterit: ASTM A193 B8/B8M (ruostumattomasta teräksestä valmistetut pultit), ASTM A194 8/8M (sopivat mutterit), täyttävät ANSI korkeapainekiinnitysstandardit, sopiva runkomateriaali takaa tasaisen korroosionkestävyyden.

Rakenteelliset ominaisuudet

(Tieteellinen suunnittelu ANSI-olosuhteille)

Swing-tyyppinen rakenne, jossa joustavat yksi-/kaksois-/monilevyvaihtoehdot halkaisijan mukaan. Laipallinen kiekko/yhtenäinen rakenne erilaisiin asennustarpeisiin.Ulkoinen sarana helpottaa huoltoa.Suoravirtausrakenne takaa alhaisen vastuksen ja herkän toiminnan.Tieteellisen rakenteen ansiosta ANSI ruostumattomasta teräksestä valmistetut kääntölaippatakaiskuventtiilit tarjoavat käytännöllisyyttä ja vakautta erilaisiin ANSI-putkistojen sovelluksiin.

Suunnittelu- ja valmistusstandardit

Valintaohjeet

Vastaa tarkasti ANSI-paineluokkaa

Class150 (PN20) matalapaine; Class300 (PN50) keskipaineelle; Luokka 600 (PN100) keskikorkealle paineelle. Vastaa tiukasti putkistoluokkaa ylipaineen välttämiseksi. ANSI ruostumattomasta teräksestä valmistetut kääntölaippaventtiilit on valittava sen mukaisesti turvallisen toiminnan varmistamiseksi.

Valitse levyn rakenne halkaisijan mukaan

Pieni halkaisija (NPS 1/2"~2"): yksilevyinen heiluva tyyppi, pieni vastus, herkkä toiminta. Suuri halkaisija (NPS 3" ja enemmän): kaksinkertainen/monilevy, vähentää tärinää ja vesivasarariskiä.

Valitse tiivistystyyppi käyttöolosuhteiden mukaan

Korkea lämpötila (> 200 ℃), hiukkasia tai suuri kuluminen → kova metallitiiviste (Stellite-päällys). Keski-matala lämpötila (≤ 200 ℃), puhdas materiaali → pehmeä tiiviste (PTFE/perfluorieetteri) lähes nollaa vuotoa varten.

Yhdistä materiaali keskikorroosioon

Yleiset syövyttämättömät materiaalit → 304 (F304/CF8). Klooratut, happamat tai syövyttävät materiaalit → 316 (F316/CF8M). Vakava korroosio → päivitä erikoisruostumattomaan teräkseen pidentää käyttöikää.

Vastaa ANSI-laipan eritelmiä

Varmista, että pintatyyppi (RF/RJ) ja materiaaliluokka vastaavat täysin putkilinjan laippoja estääksesi tiivistysvaurion.

Käyttö ja huolto

(Pidennä käyttöikää, varmista vakaa toiminta)

Asennusohjeet

● Ennen asennusta: varmista, että luokka, materiaali, halkaisija ja laippa vastaavat ANSI-järjestelmää. Tarkista runko, levy ja sarana vaurioiden varalta. Testaa levyn liike manuaalisesti tasaisen toiminnan varmistamiseksi.

● Asenna virtaussuunnan nuolen mukaisesti varmistaaksesi, että eteenpäinvirtaus avaa kiekon. Käänteinen asennus on ehdottomasti kielletty.

● Varaa levyn puolelle riittävästi tilaa täyteen avautumiseen, vältä putkien tai seinien estämistä.

Rutiinihuolto

● Tarkista säännöllisesti laipan ja konepellin tiivisteet; kiristä pultit tai vaihda tiivisteet, jos vuotoja tapahtuu.

● Pura säännöllisin väliajoin puhdistaaksesi sisäiset roskat. Levitä korkean lämpötilan rasvaa sarana-akseliin estääksesi juuttumisen.

● Asenna suuren virtauksen tai suurikokoisia sovelluksia varten vesivasaran pysäyttimet alavirtaan. Sulje ylävirran venttiilit hitaasti vähentääksesi iskuja.

Käynnistä uudelleen pitkäaikaisen sammutuksen jälkeen

Ennen uudelleenkäynnistystä: tarkista levyn liike manuaalisesti, tarkasta sisäosa tukoksen tai tiivisteen vaurioiden varalta. Avaa väliaine hitaasti ja lisää vähitellen painetta ja virtausta välttääksesi tukkeutumisen tai tiivisteen epäonnistumisen.

Sovelluskentät

ANSI-yhteensopivuuden, korroosionkestävyyden, luotettavan tiivistyksen ja herkän toiminnan ansiosta ANSI ruostumattomasta teräksestä valmistettuja kääntölaippaventtiilejä käytetään laajalti ANSI-putkijärjestelmissä:

● Petrokemian: syövyttävät aineet, kuten kemiallinen neste, hapan öljy, happo ja emäs, matala tai keskikorkea paine.

● Maakaasu: maakaasu- ja nestekaasuputket, vahva korroosionkestävyys, luotettava takaisinvirtauksen esto.

● Elintarvikkeet ja lääkkeet: puhtaat keskikokoiset putkistot, erittäin tarkka tiivistys, hygieeninen laatu.

● Vedenkäsittely: klooratun veden, viemäriveden ja syövyttävien väliaineiden käsittelyjärjestelmät.

● Sähköteollisuus: voimalaitosten apujärjestelmät ja höyryputket, korkeita lämpötiloja ja kulutusta kestävä.
