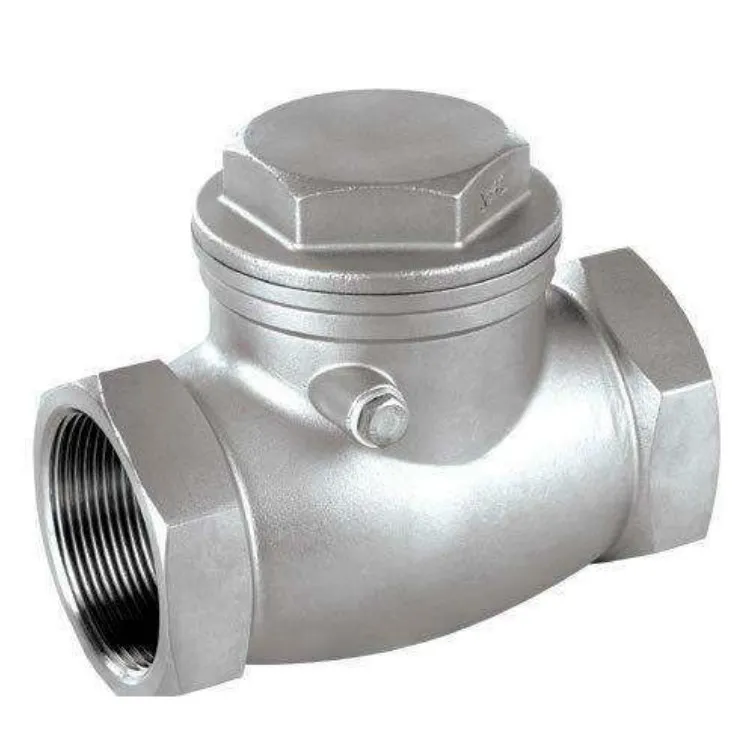

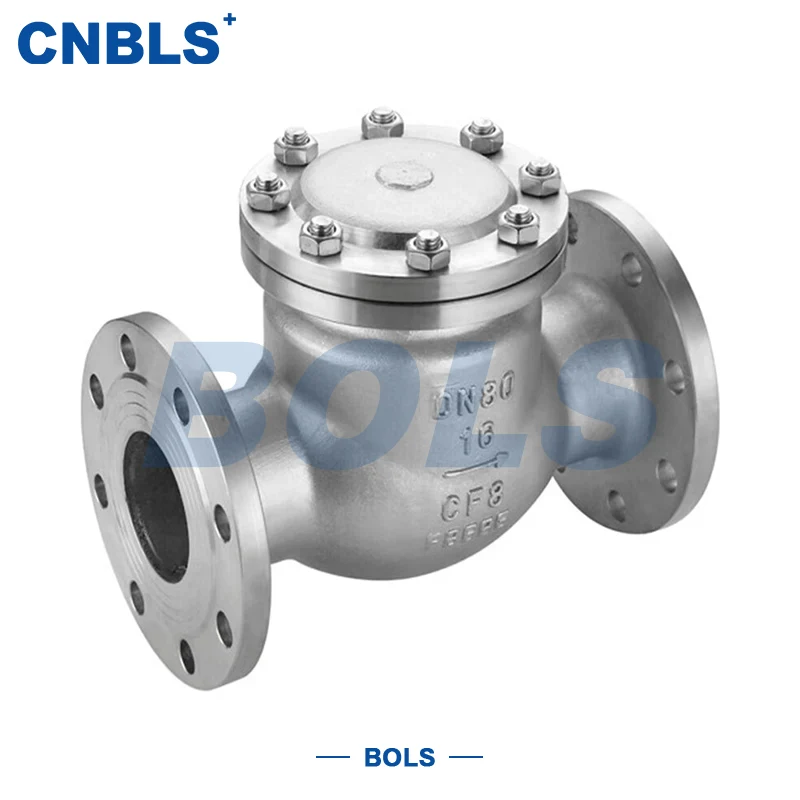

Ruostumattomasta teräksestä taottua terästä sisäkierteinen pistoke Hitsaus kääntyvä takaiskuventtiilit

Ruostumattomasta teräksestä taottua terästä sisäkierreholkkihitsaustakaiskuventtiilit ovat automaattisia takaiskuventtiilejä, jotka on erityisesti suunniteltu pieniin ja keskikokoisiin, korkeapaineisiin ja syövyttäviä työolosuhteita varten. Taotusta ruostumattomasta teräksestä valmistetuissa niissä on sekä sisäkierteet että muhvihitsausliitokset, jotka voidaan valita joustavasti paikan päällä olevien asennusolosuhteiden mukaan.

Venttiili avautuu ja sulkeutuu automaattisesti väliaineen paineen perusteella: kiekko pyörii saranan ympäri avautuakseen eteenpäin virtauksen aikana, mikä mahdollistaa väliaineen sujuvan kulkemisen; takaisinvirtauksen yhteydessä kiekko sulkeutuu nopeasti oman painonsa ja käänteisen paineen alaisena estääkseen takaisinvirtauksen ja suojatakseen pumppuja, kompressoreja ja alavirran putkistolaitteita.

Taotun teräsmateriaalin ja kovametallitiivisteen ansiosta venttiilillä on korkea lujuus, eroosionkestävyys, korkeita lämpötiloja ja korroosionkestävyys, mikä mahdollistaa pitkän aikavälin vakaan toiminnan ankarissa ympäristöissä, kuten kemian-, sähkö-, lääke- ja tarkkuuskäsittelyteollisuudessa.

Ruostumattomasta teräksestä taottua terästä sisäkierrehylsyn hitsaustakaiskuventtiilit sopivat erityisesti keski-matala-keskikorkeapaineisiin putkijärjestelmiin, joissa asennustila on rajallinen ja tiivistyksen luotettavuudelle ja rakenteelliselle lujuudelle korkeat vaatimukset.

Tekniset ydinparametrit

Rakenne- ja komponenttimateriaalit

Kaikki ruostumattomasta teräksestä valmistettujen taotun teräksen sisäkierrehitsaustakaiskuventtiilien tärkeimmät komponentit on valmistettu taotusta ruostumattomasta teräksestä vahvistetuilla tiivistepinnoilla, ja kokonaissuorituskyky ylittää huomattavasti tavallisten valuventtiilien.

● Runko/konepelti: taottu 304/316/316L ruostumaton teräs, korkea tiheys ja lujuus

● Levy: Taottu teräs samaa materiaalia + Stellite-kovaseospäällyste

● Istuin: taottu teräsjalusta + kovaseospäällyste, kulutusta ja eroosiota kestävä

● Saranamekanismi: taottu ruostumaton teräs; akseli 17-4PH sadekarkaisua ruostumatonta terästä

● Kierretiiviste: PTFE-tiiviste

● Muhvihitsauksen tiiviste: Ruostumattomasta teräksestä valmistettu hitsausmateriaali sopii yhteen

● Konepellin tiiviste: 316L kierretiiviste

● Pultit/mutterit: 304/316 ruostumaton teräs, tasainen yleinen korroosionesto

Suunnittelu- ja valmistusstandardit

Tämän venttiilisarjan suunnittelu, materiaalit, käsittely ja tarkastus ovat kansallisten standardien mukaisia ​​vaihdettavuuden ja turvallisuuden varmistamiseksi.

● Kääntöventtiili: GB/T 12236

● Paine-lämpötilaluokitus: GB/T 12224

● Kasvotusten mitta: GB/T 12221

● Kierrestandardi: GB/T 7306

● Muhvihitsauksen standardi: GB/T 12224

● Taontastandardi: GB/T 13401

● Materiaalistandardi: GB/T 1220

● Päällyshitsausprosessi: GB/T 17491

● Paine- ja tiivistetesti: GB/T 13927

● Asennustiedot: GB 50235

Tuotteen ydinedut

Taottu teräsmateriaali, kaksinkertainen lujuuden ja korroosionkestävyyden takuu

Taotun ruostumattoman teräksen ansiosta se kestää korkeaa painetta, iskuja ja korroosiota paremmin kuin tavalliset valuteräsventtiilit, ja se soveltuu pitkäaikaiseen käyttöön vaikeissa työolosuhteissa.

Kaksoisliitäntärakenne joustavaan asennukseen

Sisäkierre mahdollistaa nopean asennuksen ja purkamisen; hylsyhitsaus sopii korkeapaine-, tärinä- ja korkean tiivistysskenaarioihin. Ruostumattomasta teräksestä taottua terästä sisäkierteinen hylsyhitsaus kääntyvätakaiskuventtiilit voivat täyttää eri käyttäjien asennustottumukset.

Kääntörakenne, alhainen virtausvastus ja herkkä toiminta

Levy pyörii akselin ympäri avatakseen, mikä tarjoaa tasaisen virtauksen, pienen painehäviön ja nopean avautumis-/sulkeutumisvasteen, joka vaimentaa tehokkaasti vesivasaran ja takaisinvirtauksen iskun.

Metallinen kova tiiviste, korkea lämpötila ja kulutuskestävyys

Kovalla seoksella päällystetty tiivistepinta, soveltuu höyrylle, korkean lämpötilan öljylle ja syövyttäville aineille, pitkä käyttöikä ja pieni vuotoriski.

Kompakti koko, ihanteellinen rajoitettuihin tiloihin

Kompakti rakenne soveltuu erityisesti instrumentteihin, pienireikäisiin prosessiputkiin, yksiköiden yhteensovittamiseen, liukukiinnitettyihin laitteisiin ja muihin rajoitettuihin paikkoihin.

Valintaohjeet

Valinta paineen ja mallin mukaan

● PN16: Matalapaineiset vesihuolto-, viemäri- ja kiertovesijärjestelmät

● PN25: Yleiset öljy- ja kemialliset prosessiputket

● PN40/PN63: Keskikorkea paine, korkea lämpötila ja iskuolosuhteet

Mallin tulkinta: 1 = sisäkierre, 6 = hylsyhitsaus, 4 = kääntötyyppi, P = ruostumaton teräs.

Valinta keskikorroosion mukaan

● Tavanomainen vesi, ilma, heikko korroosio → 304

● Klooria sisältävä, heikko happo/alkali, mieto kemikaali → 316

● Voimakas korroosio, korkea lämpötila, korkea suola → 316L

Valinta paikan päällä olevien ehtojen mukaan

● Toistuva huolto ja purkaminen → Sisäkierre

● Korkea paine, tärinä, kiinteä asennus → Muhvihitsaus

Installation Direction

● Vaakasuora putkisto: Sovellettava yleisrakennetta

● Pystyputki: Väliaineen tulee virrata ylöspäin

Asennus ja huolto

Asennusohjeet

● Varmista, että malli, paine, halkaisija, materiaali ja liitäntä vastaavat putkistoa ennen asennusta

● Puhdista putkilinjan epäpuhtaudet levyn juuttumisen välttämiseksi

● Käytä PTFE-teippiä tai tiivisteitä kierreasennuksessa, kiristä tasaisesti

● Suorita vakioviistot, hitsaukset ja hylsyhitsauksen tarkastus varmistaaksesi, ettei vuotoja

● Asenna venttiilin runkoon nuolella merkittyyn virtaussuuntaan

Rutiinihuolto

● Tarkista säännöllisesti kierteet, hitsit ja konepelti vuotojen varalta

● Puhdista venttiilin ontelon epäpuhtaudet säännöllisesti saranoiden juuttumisen estämiseksi

● Levitä sarana-akseliin korkean lämpötilan rasvaa kulumisen vähentämiseksi

● Kuluneet tiivistepinnat voidaan korjata pinnoittamalla ne uudelleen käyttöiän pidentämiseksi

Vianetsintä

● Virheellinen sulkeminen: Tarkista, ettei levyssä, saranoissa ja tiivistepinnassa ole epäpuhtauksia tai vaurioita

● Ulkoinen vuoto: Kiristä kierteet tai vaihda tiivisteet. korjata hitsit

● Jumissa: Pura ja puhdista vieraat esineet, korjaa saranamekanismi

Tyypilliset sovellukset

Korkean lujuuden, korkean korroosionkestävyyden ja korkean tiivistyskyvyn ansiosta ruostumattomasta teräksestä taottuista teräksistä valmistettuja sisäkierreliittimiä käytetään laajalti:

● Petrokemian ja hienokemian prosessiputkistot

● Voiman ja voimalaitosten apujärjestelmät

● Farmaseuttiset, elintarvikkeet ja juomat puhdistavat väliainejärjestelmät

● Laitteen ja pienireikäinen korkeapaineinen nesteen ohjaus

● Syövyttävät väliaineputket, kuten merivesi ja klooripitoinen jätevesi
