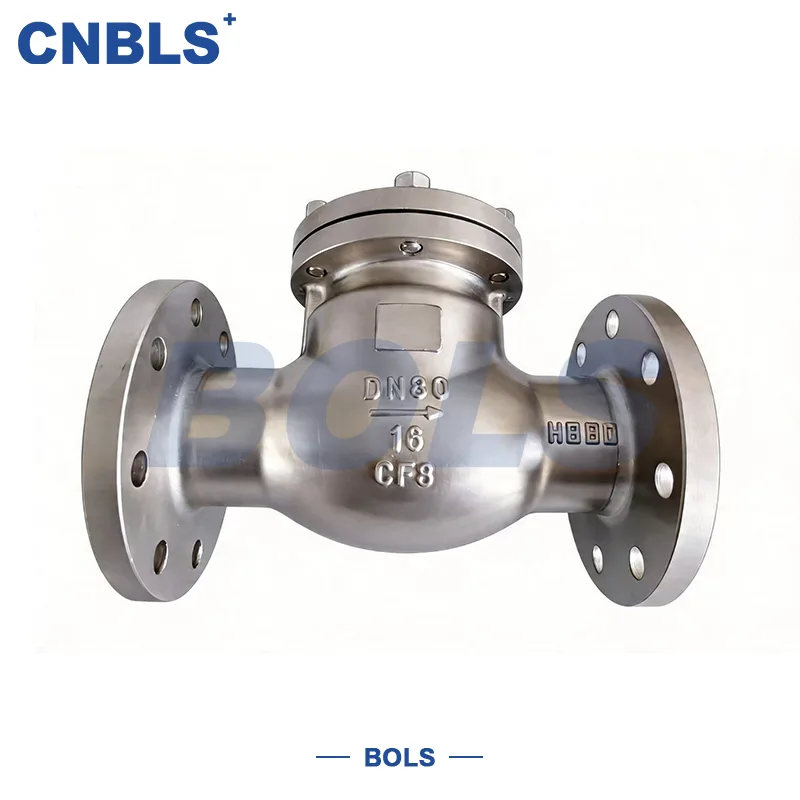

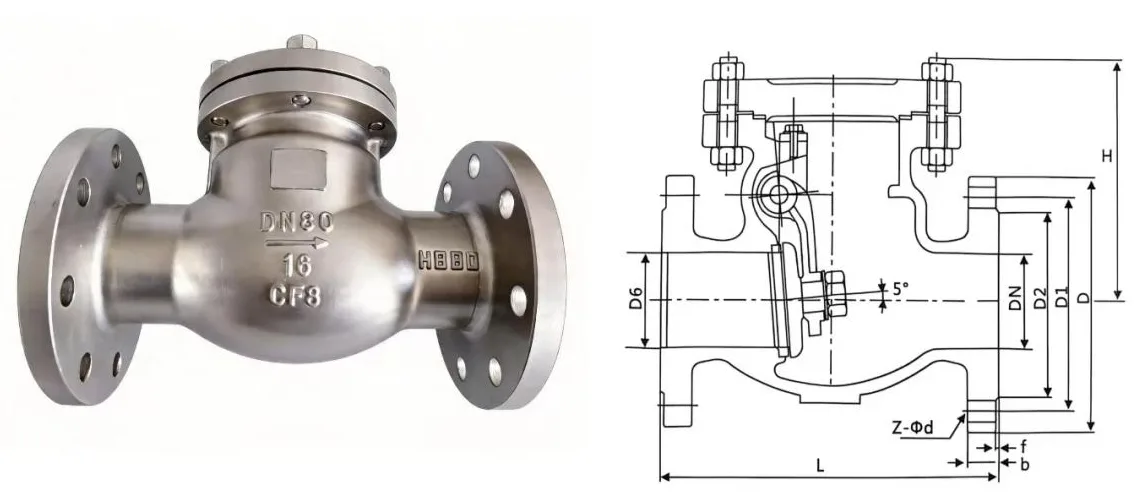

GB Kääntöventtiilit

GB Swing Check Valves tunnetaan myös takaiskuventtiileinä tai yksisuuntaventtiileinä, ja ne ovat täysin automaattisia putkiston suojaventtiilejä, jotka avautuvat ja sulkeutuvat kokonaan keskipaineella ilman manuaalista käyttöä tai ulkoista tehoa.

Integroidun sisäänrakennetun keinurakenteen ansiosta avaimen avaus- ja sulkemiskomponentit, mukaan lukien levyt, tappiakselit ja vipuvarret, ovat kaikki suljettuina venttiilin rungon sisällä ilman paljaita voimansiirtoosia, mikä vähentää tehokkaasti ulkoista vuotoa ja tarjoaa erinomaisen tiivistyskyvyn. Suoran läpivirtauskanavan rakenne alentaa virtausvastusta ja painehäviötä, mikä sopii erinomaisesti suurten virtausputkien olosuhteisiin. Kovaseospinta on valinnainen istuimen tiivistepinnalle, mikä parantaa huomattavasti kulutuskestävyyttä, korroosionkestävyyttä ja eroosionkestävyyttä ja pidentää käyttöikää. Valmistettu täysin kansallisten standardien mukaisesti, se on vakiona yksisuuntainen suojavaruste putkistojärjestelmille.

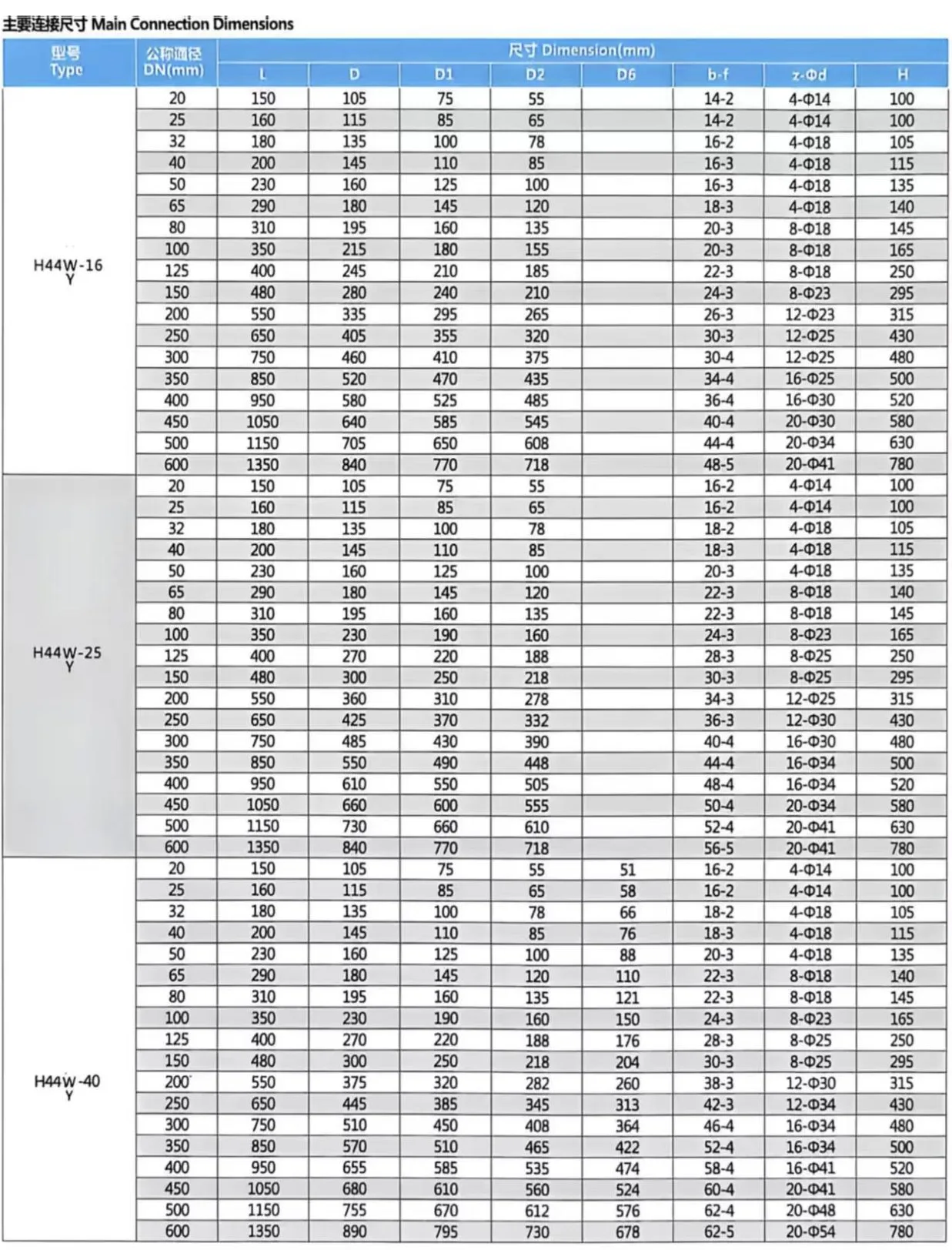

Tuotteen ydinparametrit

Bolaisin kehittämä GB Swing-takaiskuventtiilisarja kattaa kaikki H44W/Y-16P/25P/40P mallit. Valmistettu korkealaatuisesta ruostumattomasta teräksestä laippaliitännällä asennuksen helpottamiseksi, se toimii ydinrefluksisuojaventtiilinä teollisuus- ja siviiliputkistojärjestelmissä. Se mukautuu nesteen siirtoon useissa työolosuhteissa vakaan ja luotettavan toiminnan ansiosta.

Ydinsovellusskenaariot ja pääkäytöt

GB Swing-takaiskuventtiilejä käytetään laajalti nesteputkijärjestelmissä eri aloilla:

Kunnallinen ja rakennusvesihuolto ja viemäröinti

Käytetään kunnallisissa vesihuolto- ja viemäriverkostoissa, rakennusten toisiovesi- ja jätevedenpoistojärjestelmissä. Se estää väliaineen takaisinvirtauksen veden katkaisun tai pumpun sammutuksen aikana, välttäen veden saastumisen ja putkiverkoston paineen epätasapainon.

Petrokemian teollisuus

Soveltuu raakaöljyn, jalostetun öljyn ja kemiallisten väliaineiden kuljetusputkiin. Se pysäyttää pumpun käänteisen pyörimisen ja takaisinvirtauksen aiheuttaman raaka-aineen ristikontaminaation, mikä varmistaa turvalliset ja vakaat tuotantoprosessit.

Sähkö- ja lämpösähköteollisuus

Käytetään voimalaitosten kattilahöyry-vesijärjestelmissä, kiertovesijäähdytysjärjestelmissä sekä yhdistetyissä lämpö- ja sähköputkiverkoissa. Se estää höyryn ja lauhdeveden takaisinvirtauksen ja suojaa ydinlaitteita, kuten höyryturbiineja ja vesipumppuja.

LVI- ja palontorjuntajärjestelmät

Yhdistetty keskusilmastointivesikiertoon, lämmitysputkiverkkoihin, sprinkleri- ja palopostijärjestelmiin. Se eliminoi keskipaineen takaisinvirtauksen aiheuttaman järjestelmän painehäiriön ja takaa palohätätoiminnan luotettavuuden.

Metallurginen teollisuus

Käytetään laajasti kiertovesijärjestelmissä ja metallurgisten tuotantolinjojen prosessinesteputkissa. Se vastustaa peruutusnesteen iskuja ja suojaa pumppuja ja venttiilejä mukautuen monimutkaisiin työolosuhteisiin, joissa on korkea lämpötila ja epäpuhtaudet.

Toimintaperiaate

Bolaisi ruostumattomasta teräksestä valmistetut GB Swing-takaiskuventtiilit toteuttavat täysin automaattisen avautumisen ja sulkeutumisen keskipaine-eron ja levyn omapainon perusteella ilman ulkoista tehoa tai manuaalista toimenpiteitä, herkän vasteen ja luotettavan suojauksen ansiosta.

Eteenpäin avaaminen ja johtaminen

Kun tulopaine on korkeampi kuin ulostulopaine, nesteen eteenpäin suuntautuva työntövoima voittaa levyn omapainon ja käänteisen paine-eron työntääkseen levyn auki. Levy pyörii ja nousee kiinteän sisäisen tapin akselin ympäri vapauttaakseen putkilinjan kokonaan ja varmistaakseen vakaan nesteen syötön eteenpäin.

Automaattinen taaksepäin sulkeminen (takaisinvirtauksen estävä suoja)

Kun etuvesipumppu pysähtyy, nesteen virtaus katkeaa tai ulostulopaine ylittää tulopaineen, käänteisen paine-eron ja levyn omapainon yhdistetty voima ajaa kiekon nollaamaan nopeasti ja sovittamaan venttiilin istukan täydellisesti sulkeutumaan. Se estää perusteellisesti nesteen takaisinvirtauksen ja välttää automaattisesti laitevauriot, prosessihäiriöt ja vastavirtauksen aiheuttamat mahdolliset turvallisuusriskit.

Usein kysytyt kysymykset

Kysymys 1: Mikä on GB Standard Swing Valve? Mikä on sen päätehtävä?

GB Standard Swing Valve on laipallinen automaattinen takaiskuventtiili, joka on suunniteltu ja valmistettu kiinalaisten GB-standardien mukaisesti. Yleisiä malleja ovat H44H-, H44W-, H44Y- ja H44X-sarjat.

Se käyttää keskimääräistä virtauspainetta levyn avaamiseen ja sulkeutuu automaattisesti, kun virtaus pysähtyy tai kääntyy, mikä estää takaisinvirtauksen. Sitä käytetään laajalti pumppujen, kompressorien, kattiloiden ja putkistojärjestelmien suojaamiseen päinvastaiselta virtaukselta, vesivasaralta ja painehäviöltä.

Q2: Mitkä ovat yleiset GB PN -paineluokitukset?

GB PN-arvot edustavat venttiilien nimellispainetta. Yleisiä paineita normaalilämpötilassa ovat:

PN10:1,0 MPa, soveltuu vesi-, viemäri- ja palontorjuntajärjestelmiin.

PN16:1,6 MPa, yleisimmin käytetty laatu teollisuuden vesi- ja yleisputkistoon.

PN25:2,5 MPa, sopii korkeapaineisiin vesi- ja prosessijärjestelmiin.

PN40:4,0 MPa, käytetään kemiallisiin, lämpö-, öljy- ja höyrysovelluksiin.

PN64/PN100:6,4 MPa/10,0 MPa, käytetään korkeapaineisiin teollisuus- ja voimalaitosjärjestelmiin.

Korkean lämpötilan sovellukset vaativat paineen tarkistamisen paine-lämpötila-arvokäyrän mukaan.

Q3: Mitä H44H, H44W, H44Y ja H44X tarkoittavat?

H44H:Kova tiiviste, sopii höyrylle, korkean lämpötilan öljylle ja korkeapaineiselle vedelle.

H44W:Ruostumattomasta teräksestä valmistettu tiivisterakenne, joka soveltuu puhtaaseen veteen ja yleisiin syövyttäviin aineisiin.

H44Y:Stellite metalliseos kova tiiviste, joka tarjoaa korkean lämpötilan ja kulutuskestävyyden voima- ja petrokemianteollisuudelle.

H44X:Kumipehmeä tiivisterakenne, jossa ei ole vuotoa, sopii vesihuolto- ja palontorjuntajärjestelmiin.

Q4: Missä GB-standardin kääntöventtiileitä käytetään yleisesti?

Niitä käytetään laajasti:

• Pumppujen poistoputket ja pumppuasemat
• Kunnalliset vesi- ja jätevesijärjestelmät
• Höyry-, lämpö- ja öljyputket
• Teollisuusputkistot, joissa on hiukkasia tai epäpuhtauksia
• Keski- ja korkeapaineprosessijärjestelmät

Q5: Voidaanko GB PN- ja ANSI-luokan standardeja sekoittaa?

Nro GB PN- ja ANSI-luokan standardeilla on erilaiset laippojen mitat, pulttimallit, paksuudet ja paineluokitukset. Niiden sekoittaminen voi aiheuttaa asennusongelmia, tiivistysvirheitä ja turvallisuusriskejä.

GB-putkijärjestelmien tulee käyttää vastaavia GB-standardin venttiilejä ja komponentteja.
