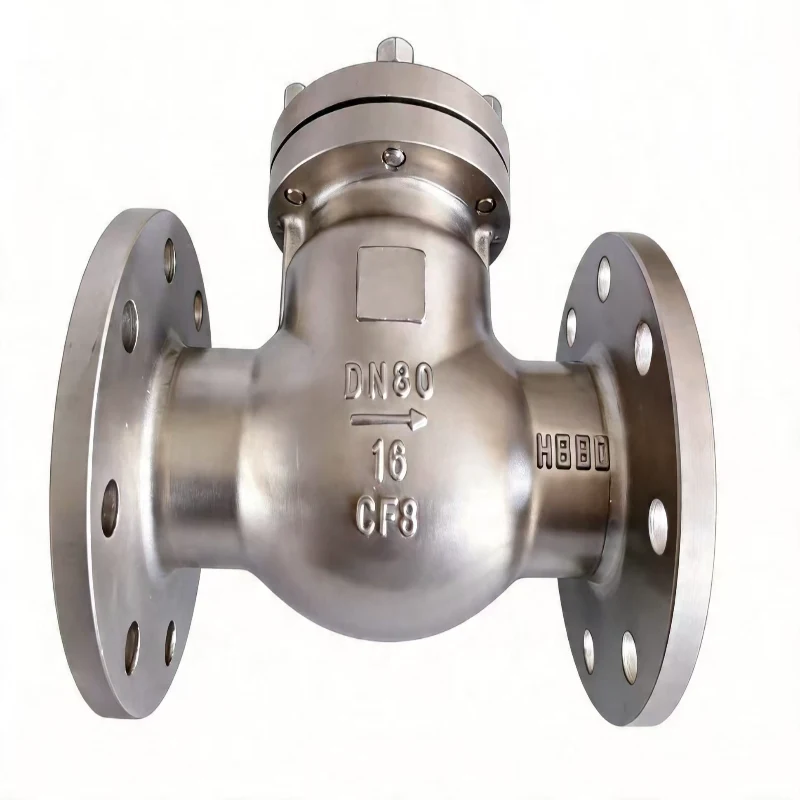

Laipallinen takaiskuventtiili

Bolaisi Valve tarjoaa kattavan valikoiman takaiskuventtiilejä – mukaan lukien kääntö-, nosto-, pysty-, kiekko-, perhos-, äänetön- ja levytyypit – soveltuvat sellaisille väliaineille kuin vesi, höyry ja öljy. Nämä tuotteet on suunniteltu matala-, keski- ja korkeapaineisiin sekä korkeisiin lämpötiloihin. Ne tukevat viennin räätälöintiä, käyvät läpi täydet tehdaspainetestaukset, varmistavat vuodottomuuden ja korkean vakauden, ja niitä käytetään laajasti maailmanlaajuisissa suunnitteluprojekteissa.

Tuotteen määritelmä

Laipalliset takaiskuventtiilit ovat automaattisia suojaputkiston venttiileitä, jotka toimivat nesteen paine-eron perusteella. Eteenpäin suuntautuva virtaus työntää venttiililevyn auki, mikä mahdollistaa tasaisen kulun; päinvastoin, jos tapahtuu takaisinvirtausta, paineen kääntymistä tai alipainetta (johtuen järjestelmän sammumisesta), kiekko sulkeutuu välittömästi ja automaattisesti ja estää täysin vastavirtauksen.

Täysin automaattisesti – ilman manuaalista toimenpiteitä, ulkoista virrankulutusta tai liikkuvia ulkoisia osia – toimivat venttiilit ovat olennaisia ​​turvakomponentteja, jotka estävät takaisinvirtauksen ja vesivasaran, suojaavat pumppuja ja estävät vastavirtauksen aiheuttamia laitevaurioita. Niitä käytetään laajalti pumppujen ulostuloissa, kattilalinjoissa, paluulinjoissa, haaralinjoissa, kunnallisissa verkoissa ja kemiallisten prosessien putkistoissa, mikä toimii kriittisenä venttiilityyppinä teollisuuden putkistojen turvallisuuden kannalta.

Tuoteluokitus ja keskeiset tiedot

Mainstream-tuotesarja

1. Kääntöventtiili (H44): Suuri reikä, suuri virtauskanava, pieni virtausvastus; sopii pääputkiin, jotka kuljettavat vettä, öljyä tai jätevettä.

2. Nostotakaiskuventtiili (H41): Korkea tiivistystarkkuus, ei vuotoa; sopii hienokemiallisiin ja korkeapaineisiin prosessiputkiin.

3. Pystysuora takaiskuventtiili (H42): Suunniteltu pystysuoralle putkistolle; herkkä takaisinvirtauksen esto.

4. Kiekkojen takaiskuventtiili (H74): H74 pitkäkuvioinen kiekkotakaiskuventtiili: Suurireikäiset putkistot, korkeapaineiset olosuhteet, korkean lämpötilan höyry, öljy ja kaasu sekä teolliset väliaineet, joissa on pieniä epäpuhtauksia.

H74 Ohutkuvioinen kiekkotakaiskuventtiili: Sovellukset, joissa asennustila on rajoitettu tai putkisto on pienikokoinen (sisäiset laitteet, kapeat putkiakselit, korkean kerroksen vesihuolto/viemäröinti).

5. Butterfly Valve (H76/H77): Ohut ja kevyt, edullinen, nopea asennus; soveltuu palontorjunta- ja vesihuolto-/viemäröintijärjestelmiin.

6. Hiljainen takaiskuventtiili (HC41): Pienimuotoiset teollisuusputket puhtaalle vedelle tai lievästi syövyttäville nesteille.

7. Levytakaiskuventtiili (H46): Suurireikäiset prosessiputket kunnalliseen vesihuoltoon/viemäröintiin, viemäriverkkoihin, meriveden kiertojärjestelmiin, kemianlaitoksiin, voimalaitoksiin ja metallurgiaan.

8. Hiljainen takaiskuventtiili (HC42): Iskunvapaa sulkeminen, estää vesivasaran; suunniteltu korkeisiin rakennuksiin ja pumppuhuoneisiin.

Tekniset tiedot

Erilaisten takaiskuventtiilien erot ja ominaisuudet

1. Yleinen rakenteellinen koostumus

Takaiskuventtiilin yleinen rakenne on yksinkertainen ja vakaa, ja se koostuu viidestä ydinkomponentista: venttiilin rungosta, venttiilin istukasta, levystä, tappi/jousikokoonpanosta ja tiivisteparista.

Ei vaihteita, käsipyöriä tai toimilaitteita; rakenteen vikaantuvuus on erittäin alhainen ja se on käytännössä huoltovapaa.

2. Erilaisten takaiskuventtiilien rakenteelliset ominaisuudet

H41 noston takaiskuventtiili

Rakenne: Laippaliitos; levynnostimet pystysuoraan; on integroitu ohjausholkki.

H42 pystysuora takaiskuventtiili

Rakenne: Suorakulmainen konfiguraatio (90° tulo/poisto); suunniteltu erityisesti pystysuoraan asennukseen.

H44 laipallinen kääntöventtiili

Rakenne: Laippaliitos; kääntövarressa oleva yksiosainen kiekko avautuu ja sulkeutuu kääntöliikkeellä.

H46 Butterfly Valve (kaksikäyttöinen: laipallinen/kiekko)

Rakenne: kiekko- tai laippakiinnitys; siinä on kaksi perhostyyppistä kiekkopuoliskoa, jotka avautuvat ja sulkeutuvat synkronisesti vääntöjousen avulla.

H74 kiekkojen takaiskuventtiili (saatavana ohuina/lyhyinä ja pitkiä sarjoja)

Rakenne: Erittäin ohut yksilevyinen muotoilu jousella; kiinnitetään kahden laipan väliin.

H76 Butterfly-tyylinen takaiskuventtiili

Rakenne: Vohvelityylinen asennus; yksivartinen kääntömekanismi (lähinnä H44:n kiekkoversio).

H77 Butterfly-tyylinen takaiskuventtiili (ultraohut/lyhyt tyyppi)

Rakenne: Kompakti kiekkotyylinen kaksilevyinen muotoilu; ohuempi profiili kuin H46.

HC41 hiljainen takaiskuventtiili

Rakenne: Laipallinen pystysuora tyyppi; kartiomainen levy vahvalla esikuormitetulla jousella nopeaa sulkemista varten.

HC42 hiljainen takaiskuventtiili

Rakenne: Suorakulmainen kokoonpano jousiavusteisella nostomekanismilla; hiljainen toimintamalli, joka on suunniteltu pystysuoralle putkilinjalle.

Sovellusalueet

1. Kunnallinen vesihuolto ja viemäröinti

Kaupunkien vesihuoltoverkot, toissijaiset vedenjakelun pumppuhuoneet, jätevedenkäsittelyputket ja pumppuasemien poistoputket; estää pumppujen takaisinvirtauksen vaurioitumisen sammutuksen aikana.

2. Palontorjuntajärjestelmät

Sprinklerien päälinjat, paineen ylläpitopumppujen putket ja pumppuhuoneyksiköt; estää korkeapaineisen veden takaisinvirtauksen ja varmistaa vakaan verkkopaineen ja turvallisuuden.

3. Lämpö- ja sähköteollisuus

Höyryputket lämpövoimaloissa, kuuman veden kiertojärjestelmät ja kattiloiden poistoputket; estää höyryn tai korkean lämpötilan veden takaisinvirtauksen vahingoittamasta laitteita.

4. Petrokemianteollisuus

Öljynkuljetusputket, kemiallisten nesteiden prosessiputket ja happo-/alkalikuljetusjärjestelmät; suojaa reaktioastioita, pumppurunkoja ja instrumentointilaitteita.

5. Korkeat rakennukset ja rakennusprojektit

Korkean kerroksen vesihuollon nousuputket ja tehostinpumpun putket; estää vesivasaran, vähentää melua, vakauttaa painetta ja estää takaisinvirtauksen.

6. Ympäristönsuojelu, uusi energia ja kaasujärjestelmät

Pakokaasujen käsittelylaitteet, maakaasun kuljetusputket ja kiertonestejärjestelmät; varmistaa vakaan, yksisuuntaisen virtauksen putkiston sisällä.

Opas tarkan takaiskuventtiilin valintaan

Vaihe 1: Harkitse välinettä (poistaa puolet mallivaihtoehdoista)

1. Puhdas vesi/puhdas vesi (ei epäpuhtauksia): Kaikki mallit sopivat; hiljaiseen käyttöön → HC41; tilaa säästävä → H74/H77

2. Jätevesi/vesi, jossa on sakkaa tai epäpuhtauksia: HC41/HC42/H74 kielletty; priorisoi H44, H46, H76

3. Korkean lämpötilan höyry (>120°C): Kaikki jousikuormitetut mallit, joissa on pehmeät kumitiivisteet (HC-sarja, H74) kielletty; valitse H41 tai H44 metallista metalliin kovilla tiivisteillä

4. Syövyttävät kemialliset aineet: Päivitä venttiilin runko 304/316 ruostumattomaksi teräkseksi; priorisoi H41- tai H46-rakenteet

Vaihe 2: Harkitse asennustilaa

1. Äärimmäisen rajallinen tila: priorisoi kiekkotyypit — H74 > H77 > H46

2. Vakiopumppuhuoneet/laipalliset putket (ei tilarajoituksia): Laipalliset mallit HC41, H44, H46

3. Kiinteä pystysuora 90° suorakulmainen putkisto: Valitse H42 tai HC42

Vaihe 3: Perusvaatimukset – täytyykö poistaa vesivasara tai melu?

1. Hiljainen toiminta ja vesivasaran esto vaaditaan (asuntojen vesihuolto/pumppuhuoneet asuntojen alla): HC41 suositeltava; H74 ahtaisiin tiloihin; HH46 hitaasti sulkeutuva malli suurille, suuritehoisille pumpuille

2. Pieni vesivasara hyväksyttävä; keskittyä virtauskapasiteettiin ja kestävyyteen: H44, H46, H76

3. Korkeapaineiset prosessiputket (melu ei haittaa): H41 kovatiivistetty noston takaiskuventtiili

Vaihe 4: Asennuksen suuntaa koskevat rajoitukset

1. Soveltuu vaaka- tai pystysuoraan asennukseen: HC41, H41, H46, H74, H77

2. Vain pystyasennus: H42, HC42

3. Pystysuuntainen asennus kielletty: Kaikki kääntyvät venttiilit H44/H46/H76 (painovoimaavusteinen sulkeminen)

Bolais-takaiskuventtiilien tärkeimmät myyntivaltit

1. Täysin automaattinen, huoltovapaa rakenne

Ei toimintamekanismeja tai helposti kuluvia osia; automaattinen takaisinvirtauksen esto; ei vaadi rutiinihuoltoa koko elinkaarensa aikana, mikä vähentää merkittävästi suunnittelu- ja käyttökustannuksia.

2. Tiukka tehdastestaus

Jokainen laipallinen takaiskuventtiili käy läpi kuoren painetestauksen ja käänteispainetiivistetestin takaisinvirtauksen, mikrovuotojen ja painehäviön poistamiseksi.

3. Kattava materiaali- ja spesifikaatioiden kattavuus

Saatavana hiiliteräksenä, ruostumattomana teräksenä ja erittäin vähähiilisenä 316L; täsmällisesti sovitettu kaikkiin käyttöolosuhteisiin – ei alimäärittelyä tai hukkaa.

4. Vakaa tiivistys ja vahva vesivasarankestävyys

Optimoitu levyn vastapaino ja jousen jännitys varmistavat nopean mutta hellävaraisen sulkeutumisen, mikä eliminoi putkiston vesivasaran, iskuäänen ja tärinän.

5. Maailmanlaajuisten vientistandardien mukainen

Täydelliset vientiasiakirjat, hyödykkeiden tarkastusraportit ja materiaalispektrianalyysiraportit ovat saatavilla.

6. Suora tehtaan tarjonta runsaasti varastossa

Laaja valikoima vakiomalleja; tukee kiireellisiä tilauksia, täyden kontin vientitilauksia ja epätyypillisiä mukautuksia.

FAQ

K1: Voivatko laipalliset takaiskuventtiilit säätää virtausnopeutta?

V: Ei, ne eivät voi säädellä virtausta. Takaiskuventtiilin ainoa tehtävä on sallia yksisuuntainen virtaus ja estää takaisinvirtaus; se on turvaventtiili, eikä sillä ole kuristus- tai paineensäätöominaisuuksia.

Q2: Onko erityisiä asennussuuntavaatimuksia?

V: Kyllä. Venttiilin rungossa on virtaussuuntanuoli; asennuksen on oltava linjassa väliaineen virtaussuunnan kanssa. Pystysuorat putkistot vaativat erityisiä pystysuoraan asennettavia takaiskuventtiilejä.

Q3: Ovatko takaiskuventtiilit alttiita vioittumiselle? Tarvitsevatko ne usein huoltoa?

V: Takaiskuventtiileissä on minimalistinen rakenne ilman monimutkaisia ​​voimansiirtokomponentteja, mikä johtaa äärimmäisen alhaiseen vikaantumisasteeseen ja käytännössä huoltovapaaseen toimintaan; ne ovat teollisuusputkistojen vakaimpia venttiilityyppejä.

Q4: Voidaanko takaiskuventtiilejä käyttää viemäröintiin tai lietettä/sedimenttiä sisältäviin väliaineisiin?

V: Kyllä. Kääntöventtiilit ovat suositeltu valinta; ne tarjoavat leveän virtausreitin, joka vastustaa tukkeutumista, joten ne sopivat epäpuhtauksia sisältäville aineille.

Q5: Minkä tyyppistä takaiskuventtiiliä käytetään korkean lämpötilan höyrysovelluksissa?

V: Korkean lämpötilan höyrylle suosittelemme WCB-hiiliteräksestä valmistettuja kovatiivisteisiä kääntö- tai nostoventtiileitä; ne tarjoavat korkean lämpötilan kestävyyden, eroosionkestävyyden ja mittavakauden.
