ANSI laipallinen palloventtiili

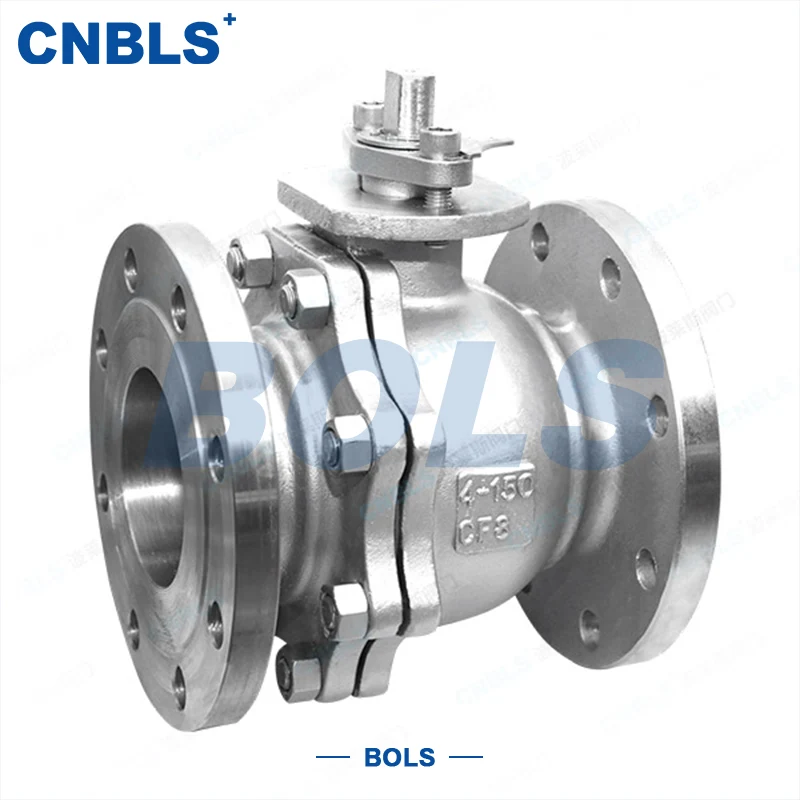

ANSI Flanged Ball Valve (merkki: Bolaisi) on teollinen sulkuventtiili, jossa on laippaliitos ja pallo sydämen avaus- ja sulkemiselementtinä. Sitä käytetään pääasiassa nesteiden nopeaan päälle-pois-ohjaukseen ja virtaussuunnan vaihtamiseen teollisuusputkistoissa. Tuotetta on saatavana kahdessa päärakennetyypissä: kelluva palloventtiili ja akseliin asennettu palloventtiili. Erilaisia ​​materiaaleja, tiivistystyyppejä ja käyttötapoja voidaan valita joustavasti työskentelyolosuhteiden mukaan, joten se soveltuu laajasti erilaisiin tavanomaisiin teollisiin putkistöihin.

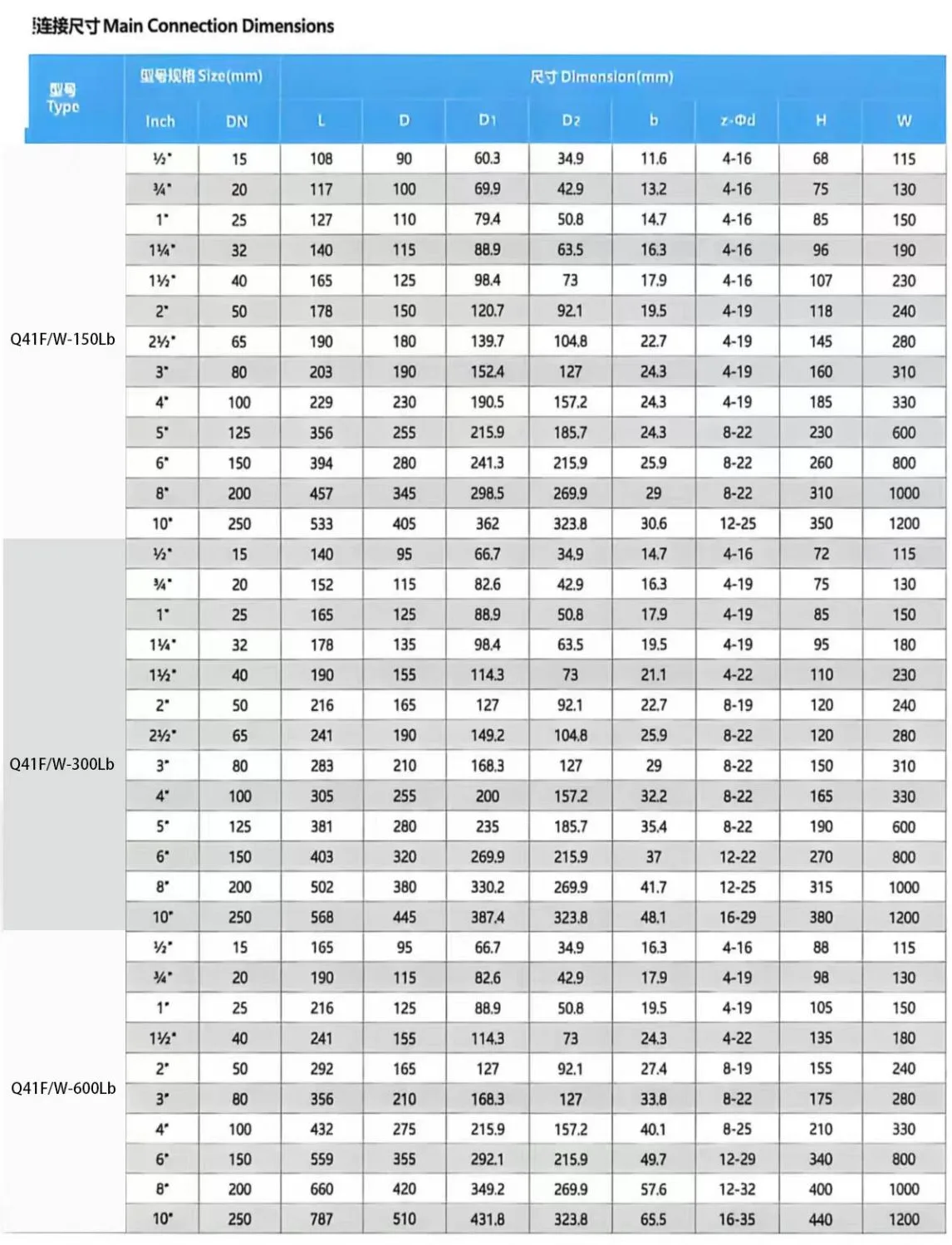

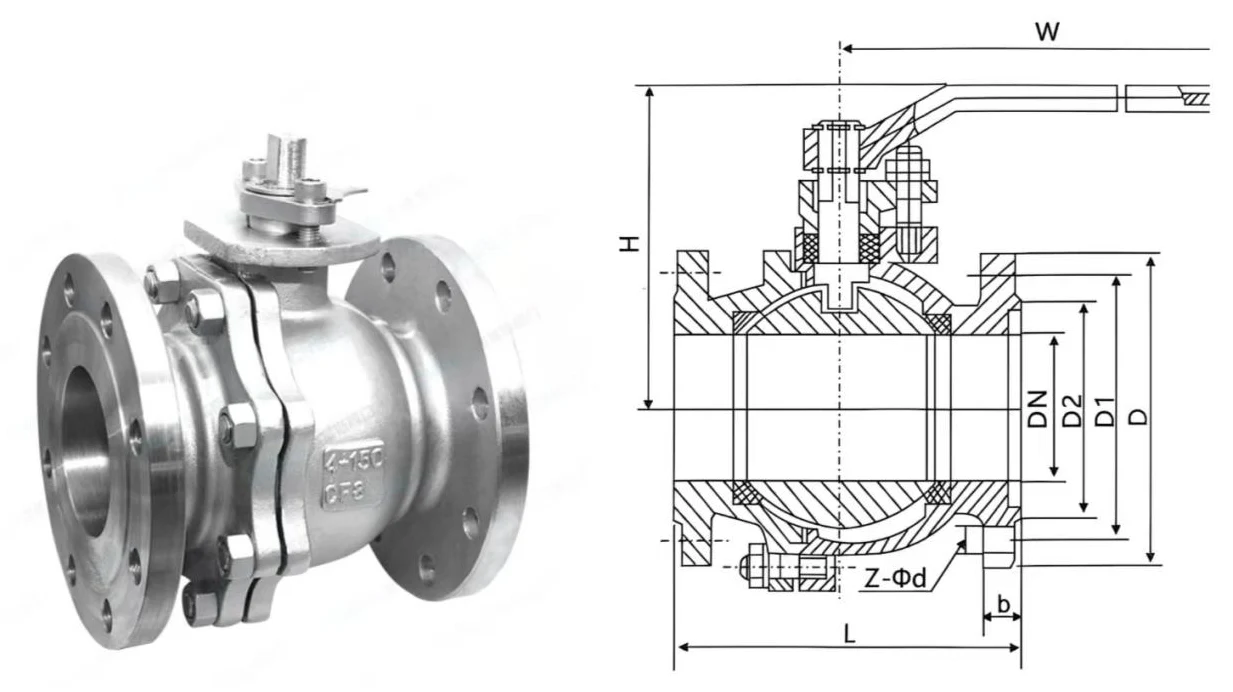

Tekniset ydinparametrit

Ydinrakenneosat

Tuotteessa on modulaarinen rakenne ja se koostuu kuudesta ydinmoduulista, jotka voidaan sovittaa joustavasti työolosuhteiden mukaan:

● Venttiilirunko: Saatavana 2-, 3- ja yksiosaisena rakenteina, jotka tarjoavat pääpainelaakerin ja asennusperustan erilaisiin huolto- ja asennusvaatimuksiin.

● Pallon sulkuelementti: Pyörivä pallo, jossa on koaksiaalinen läpimenevä reikä, joka toimii virtauksen säätelyn ydinkomponenttina, joka saavuttaa täyden avautumisen ja sulkemisen pyörimisen kautta.

● Tiivistyskokoonpano: Sisältää pehmeän tiivisteen (PTFE) ja kovatiivisteen istukkatyypit, jotka muodostavat sisäiset tiivisteet pallon kanssa; Vastaava tiiviste varmistaa ulkoisen tiivistyksen varren ja venttiilin rungon välillä väliaineen vuotamisen estämiseksi.

● Venttiilin varsi: Toimilaitteen ja pallon yhdistävä voimansiirtokomponentti, joka pyörittää pallon 90° avaamista ja sulkemista varten.

● Toimilaite: Vakiokokoonpano on manuaalinen vipu; kierukkavaihteet, pneumaattiset ja sähköiset toimilaitteet ovat valinnaisia ​​erilaisiin automaation ohjaustarpeisiin.

Toimintaperiaate

Venttiili ohjaa putkilinjan täyttä avaamista ja sulkemista kiertämällä palloa 90° varren akselin ympäri:

● Täysin auki: Pallon reikä on täysin koaksiaalinen putkilinjan virtausreitin kanssa, mikä mahdollistaa nesteen esteettömän kulun erittäin alhaisella virtausvastuksella.

● Täysin suljettu: Pallon reikä on kohtisuorassa putkilinjan virtausreittiä vastaan, ja pallo sopii tiiviisti istukkaan estääkseen väliaineen kokonaan ja saavuttaakseen luotettavan tiivistyksen.

Eri työolosuhteisiin on saatavana kaksi ydintiivisterakennetta:

● Kelluva pallorakenne: Keskipaineessa pallo kelluu kevyesti painaakseen alavirran istukkaa, jolloin saavutetaan itsekiristyvä tiivistys. Korkeampi paine tarjoaa vakaamman tiivistystehon, sopii pienille ja keskisuurille halkaisijoille ja keski-matalalle paineelle.

● Tukijalkaan kiinnitetty pallorakenne: Pallo on tuettu ylä- ja alatangoilla ilman säteittäistä siirtymää. Istuimessa on elastinen kompensointi, joka sopii pallon automaattisesti tiivistämistä varten, alhaisella vääntömomentilla ja pitkäaikaisella vakaalla suorituskyvyllä, sopii suuriin halkaisijoihin ja korkeapaineisiin olosuhteisiin.

Tuotteen ydinominaisuudet

● Standardoitu laippaliitäntä: Täyttää tiukasti amerikkalaiset standardilaippamitat ja tukee RF-, FF-, MFM-, TG-, RJ- ja muita laippapintatyyppejä. Se mahdollistaa helpon asennuksen ja irrottamisen, ja se on erittäin vaihdettavissa saman standardin putkistojen ja laitteiden kanssa ilman paikan päällä tehtäviä muutoksia.

● Tehokas ja hallittava toiminta: Manuaalista täydellistä avaamista ja sulkemista varten tarvitaan vain 90° kierto, mikä mahdollistaa nopean toiminnan, joka sopii hätäpysäytyksiin. Avautumiskulmaa voidaan säätää tarkasti virtaussuunnan vaihtoa varten.

● Optimoitu virtausreitin suunnittelu: Täysi porausrakenne ei aiheuta lähes lainkaan virtausvastushäviötä täysin avoimessa tilassa, mikä vähentää putkilinjan energiankulutusta ja mukautuu korkean viskositeetin väliaineisiin ja väliaineisiin, jotka sisältävät pieniä hiukkasia.

● Modulaarinen joustava kokoonpano: Venttiilin runko, tiivisteet ja toimilaitteet on suunniteltu modulaarisesti. ANSI-laipallinen palloventtiili voidaan räätälöidä materiaaleilla, tiivistetyypeillä ja käyttötavoilla paikan päällä vallitsevien paine-, väliaine- ja lämpötilavaatimusten mukaan.

● Kaksisuuntaisen virtauksen yhteensopivuus: Yksi- tai kaksisuuntaiset virtausrakenteet ovat valinnaisia ​​ilman tiukkoja tulo-/poistorajoituksia, mikä parantaa asennusta ja toiminnan joustavuutta.

Tuotteen suorituskyvyn edut

● Laaja käyttöolosuhteiden kattavuus: Nimellishalkaisija DN15–DN200 ja nimellispaine 150–600 LB kattavat useimmat yleiset teollisuusputkistojen sovellukset.

● Korkea korroosionkestävyys: Useat runkomateriaalivaihtoehdot, mukaan lukien hiiliteräs, ruostumaton teräs 304, 316 ja 316L kestävät korroosiota ja eroosiota vedestä, öljystä, höyrystä, hapoista, emäksistä ja muista aineista, mikä pidentää käyttöikää.

● Vakaa ja luotettava tiivistys: Pehmeä tiiviste ei vuoda puhtaalle materiaalille normaaleissa lämpötiloissa; kova tiiviste kestää korkeita lämpötiloja ja hankausta höyryä ja hiukkasia sisältäville aineille. Molemmat tyypit takaavat pitkän aikavälin vakaan tiivistyksen sisäisten ja ulkoisten vuotojen minimoimiseksi.

● Turvallinen ja työtä säästävä käyttö: Optimoitu varren ja vivun rakenne vähentää huomattavasti käyttövääntömomenttia, mikä helpottaa manuaalista käyttöä. Puhallusta estävät varsi ja antistaattiset rakenteet estävät staattisen sähkön kertymisen keskipitkästä kitkasta ja varren irtoamisesta, mikä täyttää turvallisuusvaatimukset korkean riskin teollisuudenaloilla, kuten öljy- ja kemianteollisuudessa.

● Kätevä huolto: 2- ja 3-osainen runkorakenne mahdollistaa peruskorjauksen ja tiivisteiden vaihdon ilman putkiston purkamista, mikä vähentää huomattavasti paikan päällä suoritettavaa huoltotyötä ja seisokkeja.

Pääsovellusskenaariot

Vakaalla on-off-ohjauksella ja laajalla sopeutumiskyvyllä väliaineisiin ja työolosuhteisiin, ANSI-laipallista palloventtiiliä käytetään laajalti putkijärjestelmissä suurilla teollisuudenaloilla:

● Öljy- ja kaasuteollisuus: Keskipitkät katkaisut ja kytkennät öljyn ja kaasun etsinnässä, pitkän matkan putkissa, keräysasemissa sekä jalostetun öljyn varastoinnissa ja kuljetuksessa.

● Kemianteollisuus: Happamien/emäksisten väliaineiden, orgaanisten liuottimien, polymeerien ja lisäaineiden prosessinhallinta ankarissa kemiallisissa tuotantoolosuhteissa.

● Sähköteollisuus: Kattilajärjestelmien, höyryputkien, jäähdytysveden kierto- ja lisävesijärjestelmien putkiston on-off-ohjaus varmistaa yksikön vakaan toiminnan.

● Paperi- ja metallurgiateollisuus: Paperin mustalipeän, metallurgisen lietteen ja vedenkiertojärjestelmien putkistojen ohjaus iskunkestävällä ja kulutusta kestävällä rakenteella.

● Vedenkäsittelyteollisuus: Putkilinjojen avaaminen/sulkeminen ja virtauksen säätö kunnallisissa vesihuollossa/viemäröinnissä, teollisuuden jätevedenkäsittelyssä, talteenotetun veden uudelleenkäytössä ja kiertovesijärjestelmissä.
