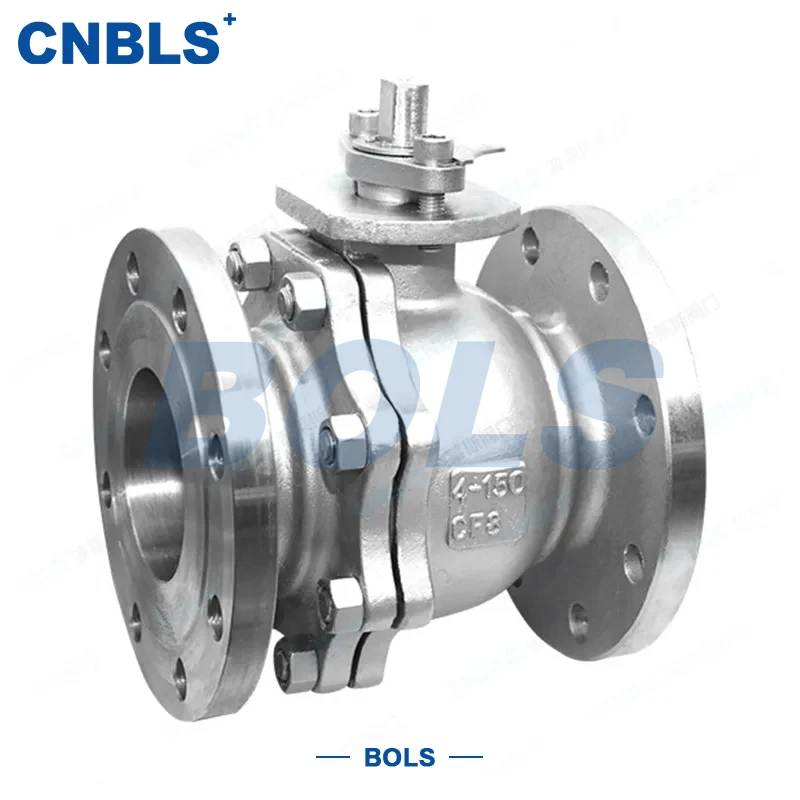

ANSI ruostumattomasta teräksestä valmistettu laippapalloventtiili

ANSI ruostumattomasta teräksestä valmistetut laippapalloventtiilit on neljänneskierrossulkuventtiili, joka on suunniteltu ja valmistettu ANSI/ASME-standardien mukaisesti. Täysin ruostumattomasta teräksestä valmistetun rungon ja ANSI-laippaliitoksen ansiosta sitä käytetään laajalti kansainvälisissä putkistojärjestelmissä.

Venttiili toimii pyörittämällä palloa 90° nopean avaamisen, sulkemisen ja virtauksen säätelyn saavuttamiseksi. Sen pääkomponentteja ovat ruostumattomasta teräksestä valmistettu runko, pallo, varsi, istuimet ja valinnaiset toimilaitteet (manuaaliset, pneumaattiset tai sähköiset). Ruostumattoman teräksen erinomaisen korroosionkestävyyden, lämpötilan kestävyyden ja mekaanisen lujuuden ansiosta ANSI Stainless Steel -laippapalloventtiilit toimivat luotettavasti vaativissa ja syövyttävissä käyttöolosuhteissa.

Sitä käytetään yleisesti öljy- ja kaasu-, petrokemian-, sähköntuotanto- ja yleisissä teollisuusputkistojärjestelmissä.

Toimintaperiaate

ANSI ruostumattomasta teräksestä valmistetut laippapalloventtiilit toimivat pyörittämällä palloa varren kautta:

Täysin auki: Pallonreikä on linjassa putkilinjan kanssa, mikä mahdollistaa tasaisen, vähävastuksen virtauksen

Täysin suljettu: Pallo pyörii 90° estääkseen virtauksen kokonaan

Kuristusasento: Väliasennot (0°–90°) mahdollistavat rajoitetun virtauksen säätelyn

Tämä yksinkertainen neljänneskierrosrakenne takaa ruostumattomasta teräksestä valmistettujen ANSI-laippapalloventtiilien nopean toiminnan, tiukan sulkemisen ja minimaalisen painehäviön.

Tärkeimmät ominaisuudet

ANSI/API-standardien noudattaminen

Suunniteltu API 608:n ja ANSI B16.34:n mukaan, mikä varmistaa selkeät paine-lämpötilaluokitukset ja helpon integroinnin kansainvälisiin projekteihin.

Täysi ruostumattomasta teräksestä valmistettu rakenne

Saatavana F304-, F316- ja F316L-materiaaleina syövyttäviä aineita, kuten kloorattua vettä, happoja, emäksiä ja happamia aineita varten.

Luotettava laippaliitäntä

ANSI B16.5 RF- tai RTJ-laipat tarjoavat turvallisen asennuksen, helpon huollon ja standardoidun putkistojen yhteensopivuuden.

Valinnaiset pallorakenteet

Luokka 150/300: Tyypillisesti kelluva pallo

Luokka 600 ja sitä korkeammat: Tyypillisesti nivelkiinnitteinen kuula pienempään vääntömomenttiin

Tämän joustavuuden ansiosta ruostumattomasta teräksestä valmistetut ANSI-laippapalloventtiilit kattavat laajan painealueen.

Joustavat istuinvaihtoehdot

Tärkeimmät tekniset tiedot

Suunnittelu- ja testausstandardit

Luotettavuuden ja jäljitettävyyden varmistamiseksi ANSI ruostumattomasta teräksestä valmistetut laippapalloventtiilit ovat seuraavat:

Tyypilliset sovellukset

ANSI ruostumattomasta teräksestä valmistettuja laippapalloventtiilejä käytetään laajasti:

Öljy- ja petrokemian tehtaat

Maakaasun siirto

Hieno kemiallinen käsittely

Sähkö- ja höyryjärjestelmät

Lääke- ja elintarvikeputket (oikeilla materiaaleilla)

Syövyttävät teollisuusputket

Se tarjoaa luotettavan katkaisukyvyn keski- ja korkeapainepalveluissa.

Valintaohjeet

Optimaalisen suorituskyvyn saavuttamiseksi ota huomioon seuraavat seikat:

① Paineluokan sovitus

Valitse luokka 150 / 300 / 600 putkilinjan suunnittelupaineen ja ANSI B16.34 -luokituksen mukaan.

② Materiaalien yhteensopivuus

③ Istuintyypin valinta

Puhdas huolto → Pehmeä istuin

Korkea lämpötila tai kiinteä aine → Metalliistuin

④ Laippapinnan valinta

Vakiopalvelu → RF

Korkea paine tai korkea tiivistysvaatimus → RTJ

Asennus- ja huoltovinkkejä

Käyttöiän pidentämiseksi:

Asenna laipat ANSI B16.5:n mukaisesti ristikiristyksellä

Tarkista malli ja luokitus ennen asennusta

Käytä tiukasti 0°–90° alueella

Tarkista aika ajoin varren tiiviste ja laipan tiiviste

Levitä korroosionkestävää rasvaa tarpeen mukaan

Tyhjennysventtiilin ontelo ennen pitkiä seisokkeja

Asianmukainen huolto auttaa varmistamaan ruostumattomasta teräksestä valmistettujen ANSI-laippapalloventtiilien pitkäaikaisen vakaan toiminnan.
