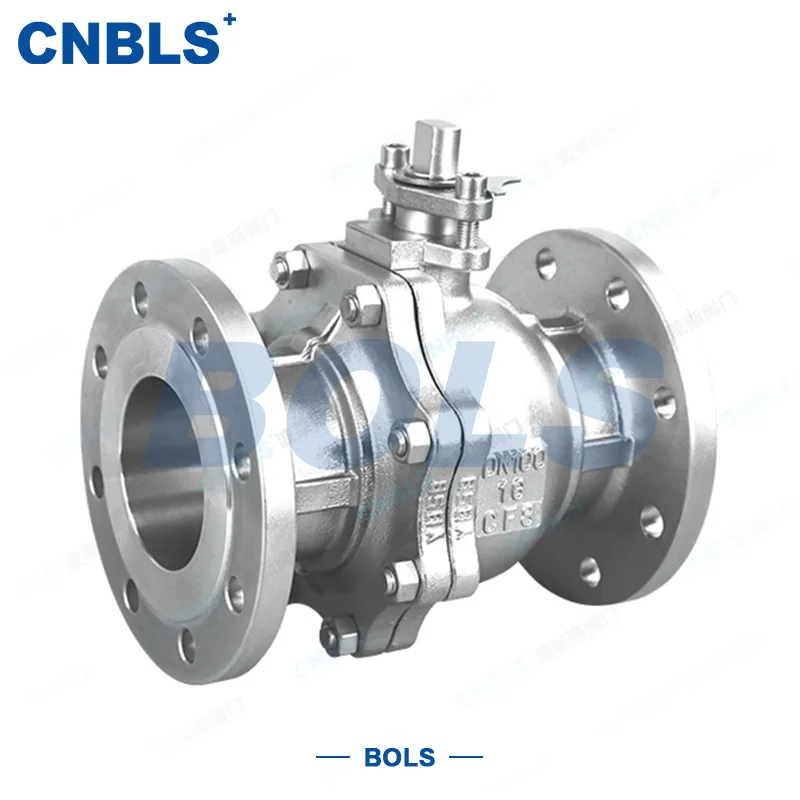

GB Laippapalloventtiili

GB Flange Ball Valve on ydinteollisuuden nesteen ohjausventtiili, jossa on kansallinen standardi laippaliitäntä, joka toteuttaa putkilinjan on-off- ja virtauksen säädön palloytimen 90° kierron kautta, ja se on yksi laajimmin käytetyistä valtavirran sulkuventtiileistä maailmanlaajuisissa teollisuusputkistojärjestelmissä.

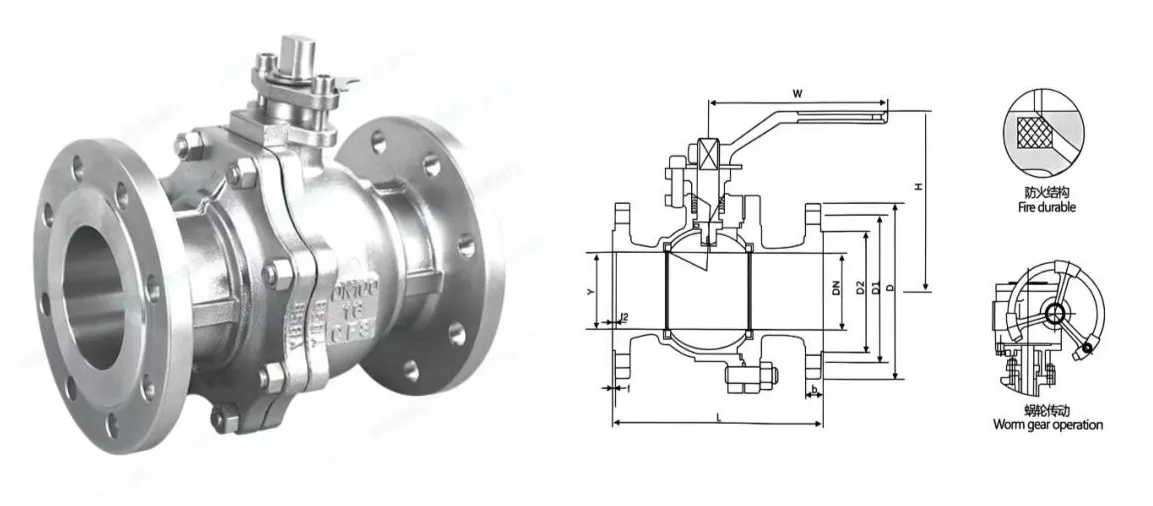

Tämä venttiili koostuu pääasiassa ydinkomponenteista, mukaan lukien venttiilin runko, kelluva pallo, venttiilin varsi, venttiilin istukka, tiivistekokoonpano ja kansalliset standardilaipan päät. Vakiomanuaalisen ohjauksen lisäksi se voidaan varustaa myös kierukkavaihteilla, pneumaattisilla, sähköisillä ja hydraulisilla käyttölaitteilla täyttämään erilaisten teollisten työolosuhteiden automaattiset ohjausvaatimukset. Sen tärkeimmät edut ovat nopea avautuminen ja sulkeminen, erittäin alhainen nesteen vastus, kompakti rakenne, luotettava kaksisuuntainen tiivistys, laaja mediayhteensopivuus sekä kätevä asennus ja huolto. GB Flange Ball Valve -palloventtiilistä on tullut vakaa avainkomponentti teollisuuden nesteensiirto- ja ohjausjärjestelmissä, sillä se soveltuu hyvin monimutkaisiin työolosuhteisiin.

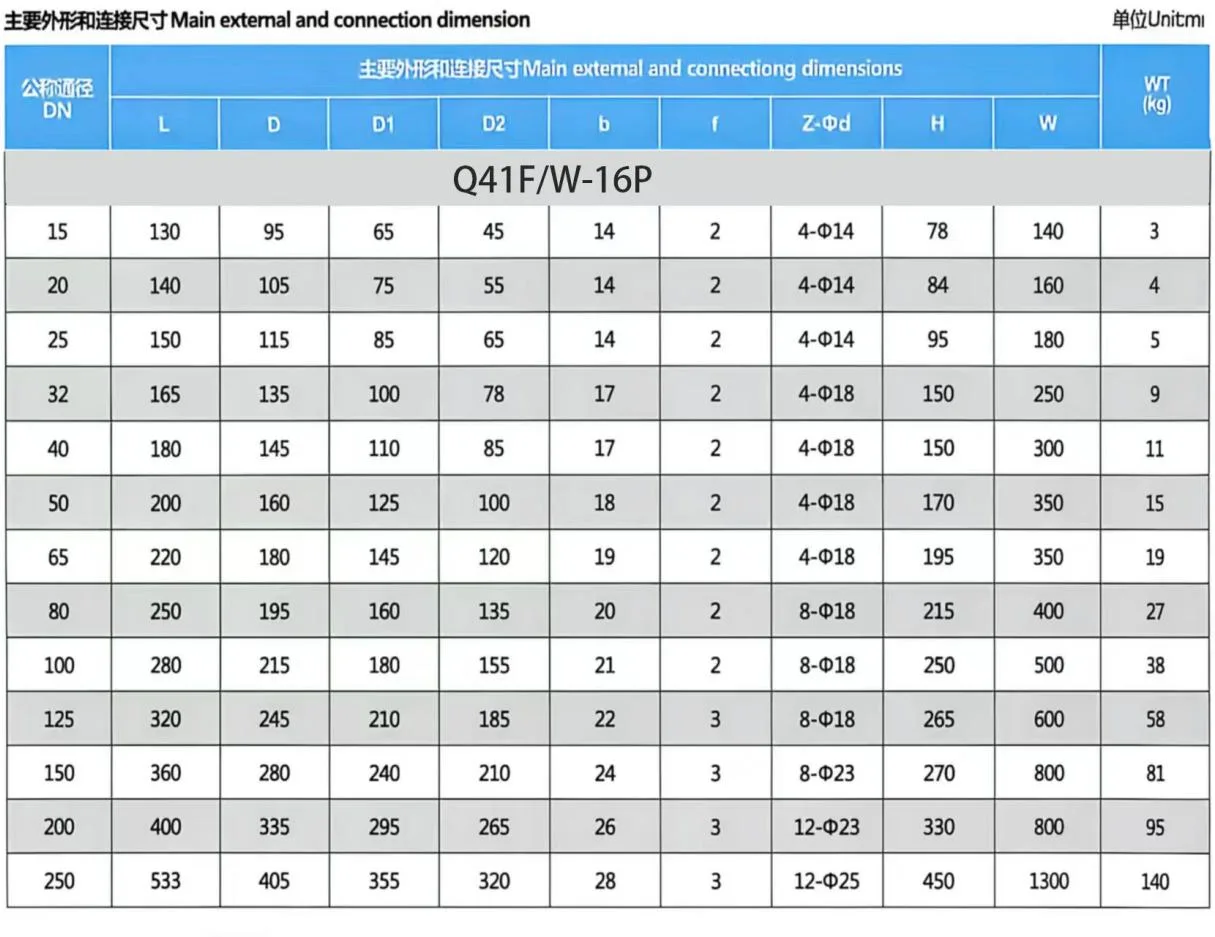

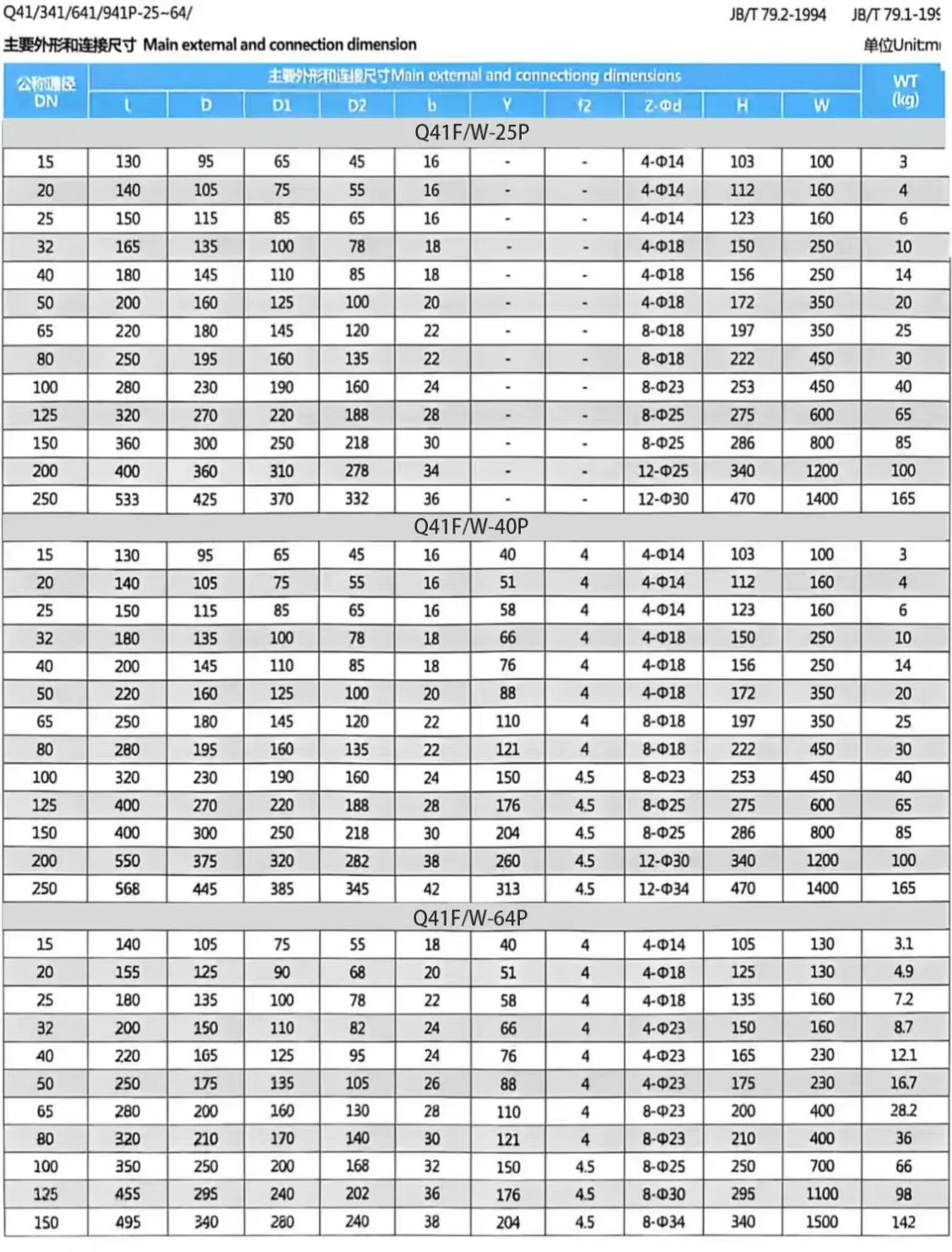

Tuotteen tekniset tiedot

Sovellusstandardit

Pääsovellusalat

● Öljy ja kaasu, petrokemian jalostus ja pitkän matkan putkisiirto

● Sähköntuotanto (vesi-, höyry- ja öljypiirit lämpö- ja ydinvoimaloissa)

● Metallurgia, paperinvalmistus ja tekstiilien valmistus

● Kunnallinen vesihuolto, kaukolämpö ja jätevedenkäsittely

Toimintaperiaate

GB Flange Ball Valve -palloventtiilin toimintaperiaate perustuu venttiilin varren ohjaamaan palloytimen 90° kiertoliikkeeseen putkilinjan täydellisen avautumisen, täydellisen sulkemisen ja tarkan virtauksen ohjauksen toteuttamiseksi:

Täysi avoin tila

Kun venttiilin varsi pyörittää palloa 90° saadakseen pallon läpimenevän reiän täysin kohdakkain putkilinjan akselin kanssa, virtauskanava on täysin yhdistetty. Tällä hetkellä nesteen vastus on minimaalinen, ja väliaine voi kulkea venttiilirungon läpi lähes ilman painehäviötä.

Täysin suljettu tila

Kun venttiilin varsi pyörittää palloa 90° päinvastaiseen suuntaan, pallon läpimenevä reikä on täysin kohtisuorassa putkilinjan akseliin nähden. Pallon ydin puristuu tiiviisti venttiilin istukkaa vasten putkilinjan keskipaineella, mikä muodostaa luotettavan nollavuototiivisteen ja väliaineen virtaus katkeaa kokonaan.

Virtauksen ohjaustila

Kun palloa käännetään mihin tahansa kulmaan välillä 0° - 90°, pallon läpimenevän reiän ja putkilinjan välistä tehollista virtausaluetta voidaan säätää portaattomasti, jotta saadaan aikaan tarkka väliaineen virtausnopeus ja putkilinjan paine, joka täyttää teollisuusprosessien vaihtelevat käyttöolosuhteet.
