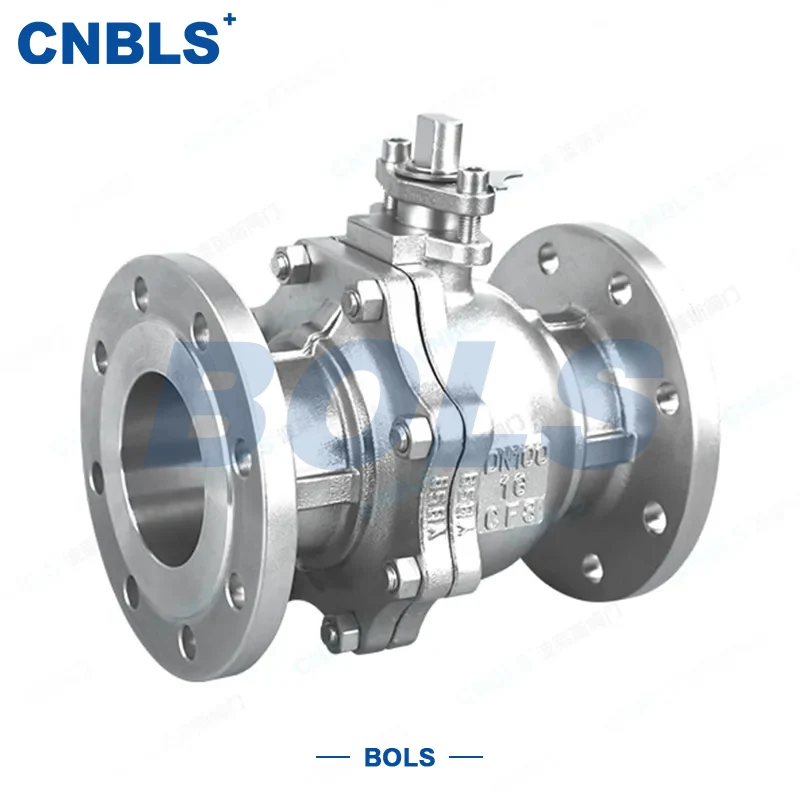

GB ruostumattomasta teräksestä valmistettu laippapalloventtiili

GB ruostumattomasta teräksestä valmistettu laippapalloventtiili on pyörivä sulku- ja säätöventtiili, joka on suunniteltu ja valmistettu tiukasti Kiinan kansallisten standardien (GB) mukaisesti. Valmistettu täysin ruostumattomasta teräksestä kansallisella standardinmukaisella laippaliitännällä, ja se voidaan mukauttaa suoraan erilaisiin Kiinan teollisuusputkistojärjestelmiin.

Venttiilin ydin koostuu ruostumattomasta teräksestä valmistetusta venttiilirungosta/-kannen, ruostumattomasta teräksestä valmistetusta kuulasta, karasta, istukasta ja valinnaisista manuaalisista/pneumaattisista/sähkötoimilaitteista. Kaikki komponentit ovat vastaavien kansallisten standardien mukaisia, mikä takaa tuotteen vakauden ja yhteensopivuuden.

Sen toimintaperiaate on yksinkertainen ja selkeä: Varsi saa pallon pyörimään pystyakselin ympäri.

● 0°:ssa kuulareikä on täysin linjassa putkilinjan virtausreitin kanssa — venttiili on täysin auki, mikä mahdollistaa tasaisen väliaineen virtauksen.

● Kun poraus on käännetty 90°, se on täysin väärässä linjassa virtausreitin kanssa – venttiili on täysin kiinni, mikä estää tiiviisti väliaineen.

● Käännettäessä 0° - 90° se mahdollistaa tarkan virtauksen säädön.

Se sisältää sekä sulku- että säätötoiminnot, jotka sopivat erilaisiin teollisiin työolosuhteisiin.

Tuotteen ydinominaisuudet

GB-standardien mukainen, vahva sopeutumiskyky

Suunniteltu ja valmistettu kansallisten keskeisten standardien mukaan, mukaan lukien GB/T 12237 ja GB/T 12224. Laippaliitokset täyttävät GB/T 9113, mahdollistaen suoran liittämisen valtavirtaan GB-laipallisiin putkiin ilman muutoksia, mikä varmistaa helpon ja tehokkaan asennuksen.

Täysin ruostumattomasta teräksestä valmistettu rakenne, erinomainen suorituskyky

Valmistettu 304/316/316L ruostumattomasta teräksestä, jolla on erinomainen korroosionkestävyys, korkeiden lämpötilojen ja kulutuskestävyys. Se voi palvella syövyttävää materiaalia pitkän käyttöiän ajan ilman ruostumista tai vaurioita.

Nopea toiminta, tarkka säätö

90° pyörivä on-off -malli:

● Manuaalinen tyyppi: päälle-pois-aika ≤ 30s

● Pneumaattinen tyyppi: ≤ 5s

● Sähköinen tyyppi: ≤ 10 s Laaja virtauksen säätöalue ja 100:1 kiertosuhde tarkkaan virtauksen säätöön.

Luotettava tiivistys, ei vuoda

Saatavana pehmeästi tiivistetyinä (PTFE/EPDM/PPL) ja kovatiivisteinä (Stellite Alloy hardfacing) versioina. Tiivistyspinnat ovat tarkkuustyöstöjä, ja takatiivisteen varren rakenne estää tehokkaasti ulkoiset vuodot varmistaen putkistojen turvallisuuden.

Joustava rakenne, laaja yhteensopivuus

Tukee kelluvia palloja ja kiinteitä pallorakenteita:

● Kelluva pallo: keski- ja matalapaine (PN16~PN40), pieni ja keskikokoinen halkaisija – yksinkertainen rakenne, kustannustehokas.

● Kiinteä pallo: korkealle paineelle (PN63 ja korkeampi), suuret halkaisijat — pieni käyttömomentti, vakaa tiivistys. Manuaalinen, pneumaattinen ja sähköinen käyttö on saatavana erilaisiin asennusskenaarioihin.

Perustiedot

Sovellusskenaariot

Erinomaisen korroosionkestävyyden, korkean lämpötilan kestävyyden ja GB-yhteensopivuuden ansiosta GB ruostumattomasta teräksestä valmistettuja laippapalloventtiilejä käytetään laajalti useilla kotimaisilla teollisuuden aloilla avainkomponenttina keskimääräiseen sulkemiseen, säätöön ja ohjaukseen.

Tyypillisiä sovelluksia ovat:

● Petrokemian teollisuus: Raakaöljy, jalostettu öljy, kemialliset raaka-aineet, erityisesti rikkipitoiset, klooria sisältävät syövyttävät aineet.

● Kunnallinen vesihuolto ja viemäröinti: Vesijohtovesi, jätevedenkäsittely, klooria sisältävä vesi.

● Fine Chemical, Pharmaceutical & Food Processing: 316L versio erittäin puhtaisiin, syövyttäviin ja hygieenisiin sovelluksiin.

● Sähköteollisuus: Höyry, jäähdytysvesi korkeassa lämpötilassa ja keski-/korkeassa paineessa.

● Muut alat: Maakaasu, nestekaasu, metallurgia, kaivosteollisuus ja muut syövyttävät putkistot.

Valintaopas

Käyttö ja huolto

Asennusohjeet

● Ennen asennusta: Varmista, että malli, paine, materiaali, halkaisija, tiivisteen tyyppi ja laipan pinta vastaavat putkistoa. Tarkista halkeamia, ruostetta ja tasaista varren pyörimistä.

● Laippaasennus: Noudata standardeja GB 50235 ja GB/T 9113. Käytä vastaavia tiivisteitä. Kiristä pultit vinosti ja tasaisesti välttääksesi laipan muodonmuutoksia tai vuotoja. Puhdista tiivistepinnat ennen asennusta.

Käyttösäännöt

● Avaa/sulje: Pidä pyörimiskulma 0–90° vaurioiden välttämiseksi. Säädä virtaus hitaasti.

● Pneumaattinen/sähköinen: Ota toimilaitteet käyttöön signaalin synkronoinnin varmistamiseksi ennen käyttöä.

Säännöllinen huolto

● Rutiinitarkastus: Tarkista laipat, konepelti ja karan tiivisteet vuotojen varalta; kiristä tai vaihda osat tarpeen mukaan.

● Voitelu: Levitä ruostumattoman teräksen kanssa yhteensopivaa rasvaa karan tiivisteille ja laakereille. Puhdista sisäosat säännöllisesti; vaihda kulunut pallo/istuin.

● Erikoisehdot: Käytä korroosionkestäviä materiaaleja happamaan palveluun; palonkestävät kovatiivisteet venttiilit syttyville alueille; matalan lämpötilan tiivisteet ja rasvat kryogeeniseen huoltoon.

● Pitkän joutokäyntiventtiilit: ota käyttöön kuormittamattomana, puhdista roskat ja suorita yksinkertainen tiivistetesti ennen uudelleenkäynnistystä.

Suunnittelu- ja valmistusstandardit

GB ruostumattomasta teräksestä valmistetut laippapalloventtiilit on suunniteltu, valmistettu ja tarkastettu seuraavien vaatimusten mukaisesti:

● Venttiilin rakenne: GB/T 12224, GB/T 12237, GB/T 13927

● Rakenne ja laippa: GB/T 12221, GB/T 9113

● Materiaali: GB/T 1220, GB/T 13401, GB/T 17491
