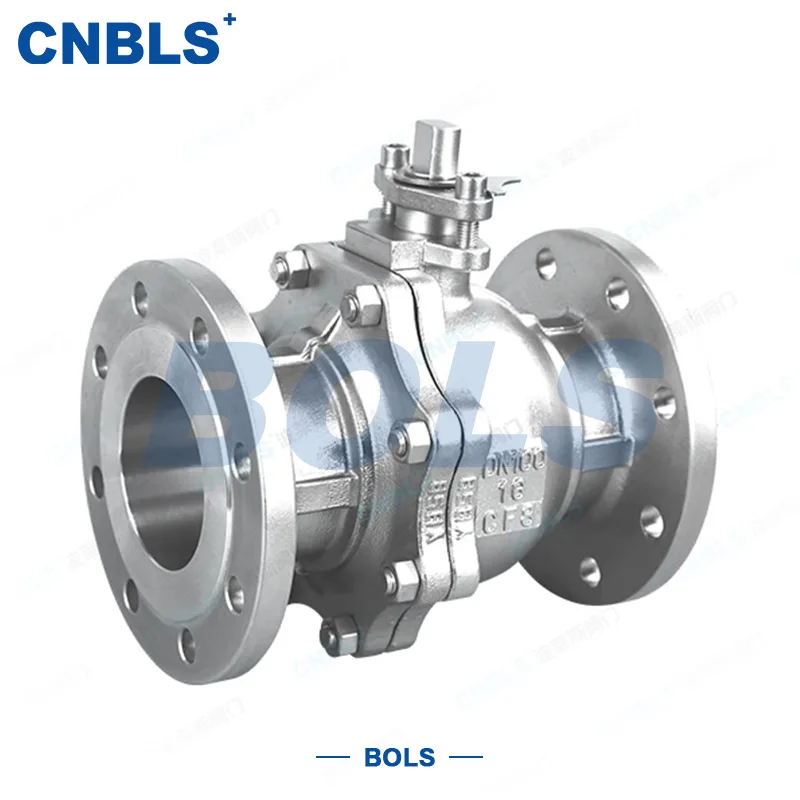

Ruostumattomasta teräksestä valmistettu laipallinen palloventtiili

Bolaisi Valve Co., Ltd. on erikoistunut venttiilibrändi, jolla on lähes kahden vuosikymmenen kokemus teollisuusnesteiden ohjauksesta. Wenzhoussa, Zhejiangin osavaltiossa, joka tunnetaan nimellä "Kiinan pumppu- ja venttiilipääkaupunki", yritys keskittyy valmistamaan laajaa valikoimaa ruostumattomasta teräksestä valmistettuja venttiileitä. Bolaisi Valve noudattaa huippuluokan markkinastrategiaa välttäen heikkolaatuisia tuotteita. Sen ruostumattomasta teräksestä valmistetut laipalliset palloventtiilit on valmistettu piidioksidisol-valuprosessilla, ja venttiilirungot läpikäyvät toissijaisen hiekkapuhalluksen. Luotettavana nesteputkijärjestelmien toimittajana yhtiöllä on tiukka laadunvalvontajärjestelmä; jokaiselle venttiilille tehdään useita simuloituja testejä ennen tehtaalta lähtöä, ja ne kattavat kaiken raaka-aineanalyysistä ja koneistuksesta tiivisteen kokoonpanoon ja kaksoispainetestaukseen (hydrostaattinen ja pneumaattinen). Yrityksellä on laaja kokemus ruostumattomasta teräksestä valmistettujen kelluvien pallolaipallisten venttiilien valmistuksesta, ja se on erikoistunut venttiileihin, joille on ominaista alhainen virtausvastus, nollavuoto ja helppo huolto. Kaikki suorituskykymittarit – mukaan lukien paine, lämpötila ja tiivistysominaisuudet – johdetaan todellisista putkilinjan käyttöolosuhteista, mikä takaa tarkat tekniset tiedot ilman ylimääräisiä arvoja.

Suorituskykytestaus todellisissa käyttöolosuhteissa

1. Putkilinjan kiertotestaus

· Testin kesto: Jatkuvat kiertokuormitustestit (vesi, öljy tai höyry), jotka kestävät useita tunteja.

·Testiskenaariot: Kemikaalien kuljetusputket, kunnalliset vesi- ja viemäriverkostot, kaasun siirtoputket, voimalaitosten vesi-/höyryputket ja nestejärjestelmät metallurgiassa ja paperinvalmistuksessa.

· Yhteensopivat materiaalit: makea vesi, öljytuotteet, maakaasu, korkean lämpötilan höyry ja lievästi syövyttävät nesteet.

· Keskeinen johtopäätös: Teollisuuden putkilinjan sulkuventtiileissä tiivistyksen luotettavuus, suuri virtauskapasiteetti (suuri reikä) ja toimilaitteiden yhteensopivuus ovat ensiarvoisen tärkeitä; tämä laippapalloventtiili on suunniteltu tarjoamaan alhainen virtausvastus ja nopeat avautumis-/sulkemisominaisuudet.

2. Kelluvien pallotiivistysrakenteiden vertaileva testaus

30 päivän kiertopainetesti korkeassa/matalassa lämpötilassa, jossa verrataan tavallista peruslaippapalloventtiiliä Bolaisi GB -yhteensopivaan ruostumattomasta teräksestä valmistettuun laipalliseen palloventtiiliin:

· Peruslaippapalloventtiili: Istuin on altis kulumiselle ja vuotamiselle pitkäaikaisen altistuksen jälkeen mediavirtaukselle; epätyypilliset laipan mitat, jotka eivät ole yhteensopivia yleisten teollisuusputkien kanssa; tukee vain manuaalista käyttöä.

· Bolaisi GB-yhteensopiva laippapalloventtiili: Sisältää kelluvan pallon, jossa on kaksisuuntainen itsekiristyvä tiiviste; tiivisteen eheys pysyy vakaana lämpösyklin jälkeen; standardoidut GB-laipan mitat varmistavat laajan yhteensopivuuden; venttiilirunko mahdollistaa kierukkavaihteiden, pneumaattisten tai sähköisten toimilaitteiden suoran asennuksen automaattista ohjausta varten.

Tärkeimmät rakenteelliset edut:

1. Kelluva pallo Suoraan läpivirtausreitti: Täysreikäinen rakenne minimoi virtausvastuksen, varmistaa tasaisen materiaalin virtauksen ja estää tukkeutumisen roskien kerääntymisestä.

2. GB-yhteensopiva laippaliitäntä: Standardoitu pultinreikien konfiguraatio varmistaa yhteensopivuuden yleisten teollisuusputkistojen kanssa ja helpottaa asennusta, irrotusta ja huoltoa.

3. Monen toimilaitteen kanssa yhteensopiva varsirakenne: Vakiopidennetty varsi mahdollistaa kahvojen, kierukkavaihteiden tai pneumaattisten/sähköisten toimilaitteiden suoran kiinnityksen.

4. Kaksisuuntainen painetiivistys: Varmistaa tiiviin tiivistyksen virtaussuunnasta riippumatta, joten se sopii putkiin, joissa virtaus on meno- tai taaksepäin.

3. Tiivisteen suorituskyvyn testaus korkean ja matalan lämpötilan materiaalille

Venttiilille tehdään simuloidut tiivistystestit kahdessa eri käyttötilanteessa: ympäristön lämpötilassa oleville nesteille ja korkean lämpötilan höyrylle:

·Pehmeän tiivisteen kuntotestiparametrit: Väliaineen lämpötila ≤150°C; jatkuva veden, kaasun ja öljyn kierto 720 tunnin ajan. Testitulokset: Ei kulumista PTFE-istuimessa; nolla sisäistä vuotoa kaasutiiviyden painetestauksen aikana; sopii puhtaaseen veteen, kaasuun ja ympäristön lämpötilaan öljyyn (hiukkasvapaa).

·Vahvistetun tiivisteen kuntotestiparametrit: Väliaineen lämpötila ≤200°C; jatkuva testaus korkean lämpötilan höyryllä ja epäpuhtauksia sisältävillä väliaineilla. Testitulokset: Vahvistetut tiivistyspinnat kestävät korkeiden lämpötilojen eroosiota ja hiukkasiskuja; ei sisäisiä tai ulkoisia vuotoja korkeissa lämpötiloissa.

Kaksoisyhteensopiva tiivistysratkaisu kattaa suurimman osan teollisuuden nestesovelluksista. Yksi venttiilirunko voidaan varustaa sopivalla tiivisteellä väliaineen lämpötilan perusteella, jolloin yksi venttiili pystyy käsittelemään useita käyttöolosuhteita ja vähentää yritysten hankinta- ja varastokustannuksia.

Sovellusskenaariot

Kemianteollisuus

Happamien/emäksisten nesteiden, kemiallisten raaka-aineputkien, reaktoriputkien ja vesihuolto-/viemäröintijärjestelmien kuljetus kemianpuistoissa; korroosionkestävät ruostumattomasta teräksestä valmistetut palloventtiilit käsittelevät erilaisia ​​syövyttäviä aineita ja tarjoavat nopean sammutuksen.

Öljy- ja kaasuteollisuus

Öljykenttäputket, kaasun siirtoverkot, öljyn ja kaasun erotuslaitteet ja jalostetut öljyputket; Siinä on korkea paineenkestävyys ja tiivisteen eheys, jotka sopivat keski-korkeaan paineeseen ja turvalliseen nesteeristykseen.

Vedenkäsittely ja ympäristönsuojelu

Kunnalliset vesijohdot, jätevedenpuhdistamoiden putkistot, vedenpuhdistuslaitteet, talteenotetut vesijärjestelmät ja sadevesien viemäröintihankkeet; halkaisijaltaan suuret ruostumattomasta teräksestä valmistetut laipalliset palloventtiilit helpottavat virtauksen säätelyä laajoissa putkistoverkostoissa.

Lääke- ja elintarviketeollisuus

Farmaseuttiset puhdistetut vesilinjat, elintarvikejalostusnestelinjat ja juomien tuotanto-/kuljetusjärjestelmät; saniteettiluokan materiaalit takaavat puhtauden ja puhtauden ja täyttävät puhtaan tuotannon standardit.

LVI ja lämpöenergia

Keskusilmastoinnin pääjohdot, asuinrakennusten lämmitysputket, lämpöenergian siirtoverkot ja kattilahuoneen venttiilit; korkean lämpötilan kestävyys tekee niistä soveltuvia kuumavesi- ja höyrysovelluksiin.

Voimaa ja uutta energiaa

Voimalaitosten kiertovesijärjestelmät, uusien energialaitteiden nestelinjat, energian varastointijärjestelmän putkistot ja teollisuuden jäähdytysvesilinjat; takaa vakaan ja kestävän toiminnan. Kunnallinen rakentaminen

Pääputkistot rakennuskomplekseihin, kunnallisten verkkojen parannukset, teollisuusputkistot tehdasalueille ja laajamittaiset laitosten vesihuolto- ja viemärijärjestelmät; sisältää turvalliset laippaliitännät helpottamaan tulevaa huoltoa ja purkamista.

Meri- ja offshore-teollisuus

Laivojen vesihuolto ja viemäröinti, säiliönesteen putket ja offshore-alustan siirtolinjat; tärinää ja korroosiota kestävä, suunniteltu vaativiin ulkoympäristöihin.

Tuotteen tekniset tiedot

1. Merkki/malli: Bolaisi Q41F/W-10P/16P/25P/40P/64P

2. Rungon materiaali: ruostumaton teräs; korroosiota ja eroosiota kestävä, soveltuu pitkäaikaiseen teollisuuden nestehuoltoon

3. Nimellishalkaisija: DN15–DN400 (kattaa kaiken pienistä haaralinjoista teollisuuden sähköverkkoihin; räätälöityjä)

4. Tiivistystyyppi: PTFE pehmeä tiiviste / Vahvistettu korkean lämpötilan tiiviste

5. Paineluokitus: Saatavilla useita vaihtoehtoja (PN10/16/25/40/64)

6. Virtaussuunta: Kaksisuuntainen virtaus; kelluva pallo itsetiivistävä muotoilu

7. Liitäntätyyppi: GB-standardi laippaliitäntä; yhteensopiva yleislaipan mittastandardien kanssa

8. Venttiilin tyyppi: Kelluva pallo, suora läpivienti

9. Käytettävät materiaalit: makea vesi, öljy, maakaasu, korkean lämpötilan höyry, lievästi syövyttävät nesteet

10. Käyttölämpötila: Pehmeä tiiviste ≤150°C; kova tiiviste ≤280°C

11. Käyttö: Normaali manuaalinen käyttö; yhteensopiva kierukkavaihteiden, pneumaattisten, sähköisten tai hydraulisten toimilaitteiden kanssa

12. Käyttö: Varsi kääntää palloa 90° täysin auki/sulkeutuakseen; alhainen virtausvastus ja nopea toiminta

Tärkeimmät edut

1. Varmennettu suorituskyky: Tosimaailman testaus vahvistaa tekniset tiedot; tiivistys-, lämmönkestävyys- ja paineensietokyky, joka on vahvistettu 720 tunnin putkilinjan kiertotesteillä – ei ylimääräisiä arvoja.

2. Kattava valikoima: Täysi kattavuus koot (DN15–DN400) ja paineluokat (PN10–PN64). Tukee useita paineluokituksia; yksi tuotesarja sopii erikokoisiin teollisuusputkiin;

3. Joustavat käyttövaihtoehdot helpottamaan automaatiopäivityksiä: Sisältää standardin laajennetun varren, joka eliminoi sovittimen kannattimien tarpeen, mikä mahdollistaa erilaisten toimilaitteiden nopean asennuksen kauko-ohjauksen mahdollistamiseksi;

4. Kelluva pallorakenne, jossa on kaksisuuntainen tiiviste vuotamattoman turvallisuuden takaamiseksi: Varmistaa tiiviin tiiviyden virtaussuunnasta riippumatta ja tarjoaa korkean turvallisuuden vaarallisille aineille, kuten öljylle, kaasulle ja polttokaasulle;

5. Standardoidut GB-laipat suureen monipuolisuuteen: Tasaiset laipan pultinreikien mitat mahdollistavat suoran liitännän putkistojen jälkiasennuksen aikana ilman lisätyöstöä;

6. Tiukat tehtaan laatutarkastukset varmistavat tasaisen laadun: Sisältää ruostumattomasta teräksestä valmistetun rungon vikojen havaitsemisen ja kaksoishydrostaattisen/pneumaattisen paineen testauksen; poistaa viat, kuten hiekkareiät tai vuodot ennen toimitusta, mikä takaa pidemmän käyttöiän.

Miksi valita ruostumattomasta teräksestä valmistetut Bolaisi-laippapalloventtiilit?

Etsitkö ruostumattomasta teräksestä valmistettua sulkupalloventtiiliä, joka käsittelee erilaisia ​​väliaineita ja paineita samalla kun tukee automaatiopäivityksiä? Valitse Bolaisi Q41F/W -sarjan ruostumattomasta teräksestä valmistettu laipallinen palloventtiili, jota tukevat kypsät ruostumattoman teräksen valu- ja työstöprosessit, jotka on validoitu tuntikausien todellisen putkilinjan testauksen aikana erilaisissa olosuhteissa, ja sen takaa kattava laadunvalvonta. Miksi valita Bolaisi:

Yli 20 vuoden kokemus venttiilien valmistuksesta

Yli kahden vuosikymmenen kokemuksella venttiiliteollisuudessa meillä on asiantuntemusta ja valmistuskykyä korkealaatuisten venttiiliratkaisujen toimittamiseen.

Tiukka laadunvalvonta

Raaka-aineiden hankinnasta lopulliseen toimitukseen toteutamme tiukat laatutarkastukset koko tuotantoprosessin ajan varmistaaksemme vakaan suorituskyvyn ja pitkän käyttöiän.

Ammattitaitoiset räätälöintipalvelut

Tarjoamme räätälöityjä venttiilien valmistusta asiakkaiden piirustusten, näytteiden ja erityisten sovellusvaatimusten perusteella vastaamaan eri projektien monipuolisiin tarpeisiin.

Kehittyneet tuotantoominaisuudet

Ammattitaitoisten tuotantolaitosten ja kokeneen teknisen tiimin tukemana varmistamme korkean tuotantotehokkuuden ja vakaan toimituskapasiteetin.

Luotettu maailmanlaajuinen toimittaja

Asiakkaat luottavat venttiileihimme maailmanlaajuisesti, niitä viedään useisiin maihin ja alueille, ja niitä tukevat pitkäaikaiset ja vakaat kumppanuudet asiakkaiden kanssa ympäri maailmaa.

Kattava asiakastuki

Tarjoamme ammattitaitoista tukea ja palvelua koko kumppanuuden ajan, kattaen kaiken tuotetiedusteluista ja näytteiden hyväksynnästä tuotannon edistymisen seurantaan ja huoltopalveluun.

FAQ

Q1: Voiko tämä ruostumattomasta teräksestä valmistettu laipallinen palloventtiili säätää virtausta? Voidaanko sitä käyttää puoliavoin asennossa pitkiä aikoja?

V: Tämä tuote on ensisijaisesti suunniteltu päälle/pois-huoltoon ja pystyy käsittelemään lyhytaikaista virtauksen säätöä; Pitkäaikaista käyttöä osittain avoimessa tilassa ei kuitenkaan suositella, koska jatkuva kuristus kiihdyttää tiivistepintojen eroosiota ja kulumista, mikä lyhentää venttiilin käyttöikää. Tarkkaa virtauksen säätöä varten suositellaan V-porttia säätävää palloventtiiliä.

Q2: Mikä tiivistetyyppi tulisi valita korkean lämpötilan höyrysovelluksiin (150 °C/200 °C)?

V: Puhtaalle vedelle, öljylle tai tavalliselle höyrylle lämpötilassa ≤150 °C, tavallinen PTFE (teflon) pehmeä tiiviste sopii. Korkean lämpötilan höyrylle, joka lähestyy 200 °C, suositellaan korkeaa lämpötilaa kestävää kovaa tiivistettä estämään vikoja tai vuotoja, jotka johtuvat standardien PTFE-tiivisteiden pehmenemisestä korkeissa lämpötiloissa.

Q3: Voidaanko ruostumattomasta teräksestä valmistettua 304-venttiilirunkoa käyttää kloridi-ioneja tai merivettä sisältävien väliaineiden kanssa?

V: Normaali 304-venttiilirunko sopii vain puhtaalle vedelle tai öljylle, jossa on alhainen kloridi-ionipitoisuus. Syövyttävissä ympäristöissä, joissa on korkea kloridi-ionitaso, kuten merivesi tai peittausprosessit, tarvitaan 316 tai 316 litran ruostumattomasta teräksestä valmistettu venttiilirunko, joka kestää tehokkaasti kloridin aiheuttamaa pistekorroosiota.

Q4: Miten lievää varren vuotoa tulisi käsitellä? Pitääkö koko venttiili poistaa?

V: Venttiiliä ei tarvitse poistaa putkistosta; ongelma voidaan ratkaista nopeasti yksinkertaisesti poistamalla ylempi tiiviste ja vaihtamalla sisäinen tiivistetiiviste. Tämä prosessi on yksinkertainen ja minimoi huollon seisokit.

Q5: Voidaanko pneumaattisia tai sähköisiä toimilaitteita jälkiasentaa manuaalisiin venttiileihin?

V: Kyllä. Venttiilin rungossa on yleinen pidennetty varsirakenne, joka mahdollistaa automaation päivitykset yksinkertaisesti kiinnittämällä toimilaitteen asianmukaisella vääntömomentilla – venttiilirungon vaihtoa tai putkilinjaa ei tarvita.

Q6: Voidaanko laippoja, joilla on eri paineluokitukset (PN16, PN25, PN40) käyttää keskenään?

V: Niiden sekoittamista ei suositella. Eri paineluokitukset omaavat laipat vaihtelevat paksuuden, pultinreikien halkaisijan ja painelaakerointistandardien suhteen; niiden sekoittaminen aiheuttaa turvallisuusriskejä, kuten korkeapainevuotoja tai laipan muodonmuutoksia. Valinnan on vastattava putkilinjan suunnittelupaineluokitusta.

Q7: Kuinka usein venttiiliä tulee huoltaa? Tarvitseeko kuluvat osat vaihtaa säännöllisesti?

V: Vakiokäyttöolosuhteissa, joissa käytetään puhdasta vettä tai öljyä ympäristön lämpötiloissa, tarkastus kerran vuodessa riittää. Korkean lämpötilan, kaasun tai syövyttäviä aineita käytettäessä tarkastukset on suoritettava kuuden kuukauden välein. Jos tiivistetiiviste ja venttiilin istukka eivät osoita kulumisen tai vuotamisen merkkejä, niitä voidaan jatkaa käyttöä; kuluvien osien vaihto on tarpeen vain, jos tapahtuu vuotoja, jolloin pakollinen määräaikainen vaihto ei ole tarpeen.

Q8: Mitä pitäisi tehdä, jos suurireikäisiä venttiileitä (DN300, DN350) on vaikea käyttää?

V: Suurireikäisissä putkistoissa on suositeltavaa varustaa venttiilit kierukkavaihteistolla, jotta käyttömomentti pienenee merkittävästi. automatisoituja sovelluksia varten voidaan asentaa pneumaattiset tai sähköiset toimilaitteet mahdollistamaan etäkäyttö yhdellä kosketuksella, jolloin manuaalista käsittelyä ei tarvita.
