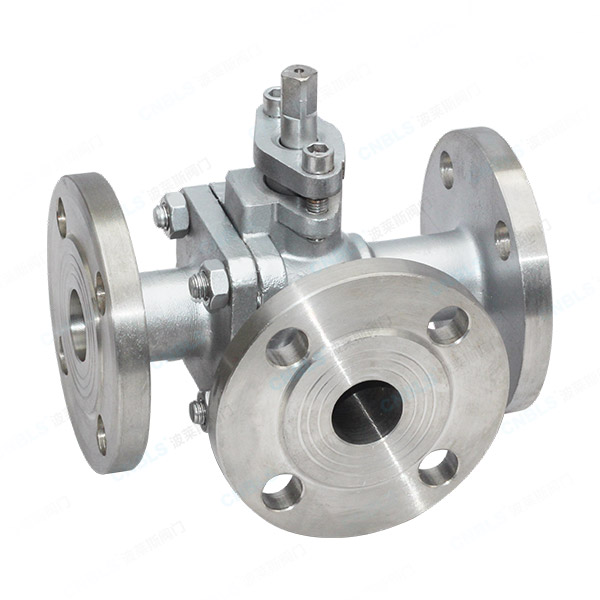

Ruostumattomasta teräksestä valmistetut T-muotoiset kolmitiepalloventtiilit

Stainless Steel Q44F(T) kolmitiepalloventtiili on kolmitiepalloventtiili, joka on valmistettu ruostumattomasta teräksestä (304/316 jne.) ja valmistettu Q44F(T) -sarjan standardien mukaisesti. Sen ydin on, että pallo ja varsi on valettu yhtenä yksikkönä T-tyypin tai L-tyypin virtauskanavilla (F-tyyppi suoralle virtaukselle, T-tyyppi kolmisuuntaiselle virtaukselle). Se mahdollistaa median yhtymä-, kierto- tai suunnanvaihtotoiminnot.

Ruostumattomasta teräksestä valmistetut T-muotoiset kolmitiepalloventtiilit yhdistävät pallon ja varren yhdeksi valuyksiköksi. T-tyypin tai L-tyypin virtauskanavilla (F-tyyppi suoralla läpimenolla, T-tyyppi kolmella tiellä) se mahdollistaa välineiden yhtymisen, ohjauksen tai vaihtamisen. Venttiilissä on kompakti rakenne, tasainen virtauskanava, erinomainen tiivistyskyky ja vahva korroosionkestävyys.

Kompaktin rakenteen, alhaisen virtauskestävyyden, erinomaisen tiivistyksen ja korkean korroosionkestävyyden ansiosta tätä venttiiliä käytetään laajasti teollisuuden aloilla, kuten öljy-, kemian-, vedenkäsittely-, elintarvike-, lääke- ja sähköteollisuudessa. Se sopii erityisen hyvin työskentelyolosuhteisiin, joissa materiaalin korroosionkestävyydelle ja nesteen suunnan vaihdolle on korkeat vaatimukset.

Tuotteen ominaisuudet

1. Yksiosainen valurakenne

Venttiilin runko ja varsi on valettu kiinteästi, mikä lisää rakenteellista lujuutta ja varmistaa vakaan toiminnan pitkäaikaisissa korkean paineen ja korkean lämpötilan olosuhteissa.

2. Monitoiminen virtauskanavasuunnittelu

T-tyypin kolmisuuntainen virtauskanava mahdollistaa väliaineen yhtymisen, suunnan tai suunnanvaihdon, kun taas F-tyypin suoravirtauskanava soveltuu lineaariseen kytkentään alhaisella virtausvastuksella varmistaen tehokkaan ja esteettömän järjestelmän virtauksen.

3. Erinomainen tiivistyskyky

Valinnainen pehmeä tiiviste (PTFE/RPTFE) tai kova tiiviste (metallitiiviste) voidaan valita käyttöolosuhteiden lämpötilan ja väliaineen ominaisuuksien perusteella, mikä tarjoaa luotettavan tiivistyksen, kulutuskestävyyden ja vahvan vuodonestokyvyn.

4.Useita ajotiloja

Tukee manuaalisia, kierukkavaihteita, pneumaattisia (yksitoiminen/kaksitoiminen) ja sähköisiä (on-off/säätö) toimintatiloja, mukautettavissa erilaisiin asennustiloihin ja automaattisiin ohjausvaatimuksiin.

5. Korkea lämpötila, korkea paine ja korroosionkestävyys

Ruostumaton teräsmateriaali kestää lämpötila-alueen -46 °C ~ 425 °C ja kestää erittäin syövyttäviä aineita, mikä varmistaa vakaan pitkän käyttöjakson.

6. Joustava asennus

Saatavana laippa-, kierre- tai päittäishitsiliitoksilla, jotka täyttävät erilaiset putkistostandardit (GB/ANSI) helpottaakseen huoltoa ja vaihtoa.

Sovellukset

Ruostumattomasta teräksestä valmistettuja T-muotoisia kolmitiepalloventtiilejä käytetään laajalti seuraavissa skenaarioissa:

● Öljy- ja maakaasuputkien suunnanvaihto-, kierto- ja yhtymäjärjestelmät

● Happo-, alkali- ja suolaväliaineiden kuljetus kemikaalien tuotannossa

● Putkilinjan suunnan vaihto ja ohjaaminen vedenkäsittelyprojekteissa

● Puhtaiden väliaineiden kuljetus elintarvike- ja lääketuotannossa

● Höyry- ja öljytuotteiden suunnanvaihtoputket sähköteollisuudessa

● Kuljetusjärjestelmät väliaineille, jotka sisältävät pieniä määriä hiukkasia tai erittäin syövyttäviä aineita

Tekniset ydinparametrit

Valintapisteet

1. Median ominaisuuksien sovittaminen virtauskanaviin

Valitse ruostumattomasta teräksestä valmistetut materiaalit (CF8/CF8M/CF3/CF3M) väliaineen syövyttävyyden ja puhtauden perusteella; Valitse F- tai T-tyyppiset virtauskanavat toiminnallisten vaatimusten mukaan suoran tai kolmisuuntaisen suunnanvaihdon saavuttamiseksi.

2. Tiivistetyypin valinta

Valitse pehmeä tiiviste F-tyyppi normaaleihin lämpötiloihin ja matalapaineisiin olosuhteisiin, mikä tasapainottaa kulutuskestävyyttä ja tiivistyskykyä. Valitse kovatiivisteinen T-tyyppi korkeissa lämpötiloissa, korkeapaineisissa tai hiukkasia sisältäville aineille kulutuksenkestävyyden ja pitkän käyttöiän varmistamiseksi.

3. Paineen ja lämpötilan sovitus

Valitse putkilinjan suunnittelupainetta vastaavat PN/Class-luokitukset 10–20 %:n marginaalilla. lämpötilan on vastattava tiivistetyyppiä ja ruostumatonta teräsmateriaalia, jotta estetään ylikuumenemisen aiheuttama suorituskyvyn heikkeneminen.

4. Nimellishalkaisija ja virtaussovitus

Valitse sopiva DN-arvo lasketun maksimivirtausnopeuden ja sallitun painehäviön perusteella. Ruostumattomasta teräksestä valmistetuissa T-muotoisissa kolmitiepalloventtiileissä on tasaiset virtauskanavat, joiden Cv-arvot ovat paremmat kuin tavanomaisissa venttiileissä, ja tarkat laskelmat vaaditaan matalan virtauksen skenaarioissa.

5. Ajotilan ja asennustilan yhteensopivuus

Valitse ahtaisiin tiloihin manuaaliset tai pienet pneumaattiset käyttölaitteet; valitse pneumaattiset/sähkökäytöt suuren virtauksen tai kauko-ohjaussovelluksiin; Varmista, että laippastandardi vastaa ruostumattomasta teräksestä valmistettua venttiilirunkoa.

Käyttö- ja huoltotiedot

Käyttöohjeet

1.Varmista ennen ensimmäistä käyttöä, että malli, paineluokka, nimellishalkaisija vastaavat käyttöolosuhteita, ja tarkista, että ruostumattomasta teräksestä valmistettu venttiilirunko ja laippaliitännät ovat ehjät.

2.Käytä hitaasti, kun avaat, suljet tai vaihdat suuntaa, jotta vesivasara ei vahingoita venttiilin runkoa tai putkia; kohdista voimaa tasaisesti manuaalisen käytön aikana, äläkä kierrä venttiiliä väkisin.

3. Varmista pneumaattisten/sähköisten venttiilien osalta vakaa ilmansyöttö/virtalähde ennen käyttöä ja tarkkaile sujuvaa liikettä, tarkkaa suunnanvaihtoa ja ei epänormaalia ääntä.

4.Kun käynnistät uudelleen pitkän seisokin jälkeen, tyhjennä ensin kondensaatti ja epäpuhtaudet ja avaa sitten venttiili hitaasti.

5. On ehdottomasti kiellettyä käyttää ylipaine- tai ylilämpötilaolosuhteissa; sammuta välittömästi vianmääritystä varten, jos ilmenee poikkeavuuksia.

Huoltotiedot

1.Tarkista tiivistepinta, tiivistepesä ja venttiilin rungon pinta viikoittain varmistaaksesi, ettei niissä ole vuotoja, korroosiota tai halkeamia.

2.Vaihda venttiilin istukka välittömästi, kun pehmeätiivisteiset F-tyypin venttiilit vuotavat; tarkista säännöllisesti kovatiivisteisten T-tyyppisten venttiilien kuluminen ja kierrä tai vaihda osat tarvittaessa.

3. Voitele manuaaliset/kierukkavaihteet neljännesvuosittain; tyhjennä vesi ja tarkista pneumaattisten venttiilien öljytaso säännöllisesti.

4.Tarkista venttiilin runko ja pallo säännöllisesti syövyttäviä väliaineita varten. tyhjennä väliaineet ja suojaa kosteudelta ja pölyltä pitkäaikaisen varastoinnin aikana.

5. Vianetsintä: Jos jumiutuu, poista paine ensin, pura sitten ja puhdista epäpuhtaudet tai vaihda osat; pneumaattisten/sähköisten toimintahäiriöiden yhteydessä vaihda manuaaliseen käyttöön hätäkäyttöä varten ja tee toimilaitteen vianetsintä.

6. Luo huoltotiedosto, johon kirjataan malli, asennuspäivämäärä, huolto- ja varaosat, jotta saadaan perusta myöhempää huoltoa varten.
