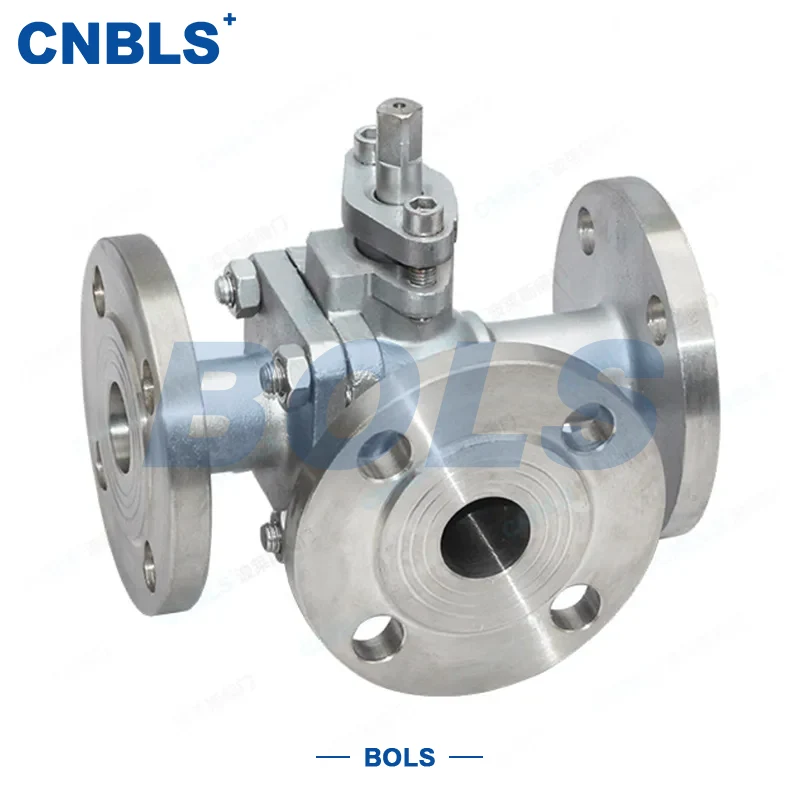

Ruostumattomasta teräksestä valmistetut kolmitielaippapalloventtiilit

Ruostumattomasta teräksestä valmistetut kolmitielaippapalloventtiilit viittaavat moniporttiseen ohjausventtiiliin, joka on valmistettu ruostumattomista teräsmateriaaleista, kuten 304, 316, 304L ja 316L ja jossa on laippaliitokset. Venttiili käyttää kiinteää pallo-varsirakennetta, ja se on saatavana T-portin tai L-portin virtauskuvioilla, mikä mahdollistaa väliaineiden sekoittamisen, ohjauksen tai suunnanvaihdon.

Korroosionkestävän ruostumattoman teräksen ja luotettavan laipallisen tiivistyksen yhdistelmän ansiosta venttiili tarjoaa vakaan suorituskyvyn vaativissa teollisuusympäristöissä. Se sopii järjestelmiin, jotka vaativat luotettavaa liitoksen eheyttä ja pitkäkestoista kestävyyttä.

Rakenne ja toimintaperiaate

Venttiili toimii pyörittämällä palloa varren läpi virtausreittien vaihtamiseksi eri porttien välillä.

T-portti: Käytetään virtauksen sekoittamiseen tai ohjaamiseen

L-portti: Käytetään suunnanvaihtoon kahden linjan välillä

Laipalliset päät: Varmista tarkka kohdistus ja varma tiivistys

Virtaviivainen sisäinen virtausreitti auttaa vähentämään painehäviöitä säilyttäen samalla kompaktit kokonaismitat.

Tärkeimmät ominaisuudet

Integroitu korkealujuus muotoilu

Pallo ja varsi on valmistettu kiinteästi, mikä vähentää kokoonpanotoleranssia ja parantaa toiminnan vakautta ja käyttöikää.

Erinomainen korroosionkestävyys

Saatavilla on useita ruostumattomia teräslaatuja happojen, emästen, kloridipitoisten väliaineiden ja yleisten syövyttäviä nesteitä varten.

Luotettava laippatiiviste

Laipat ovat GB/T 9113- ja ANSI B16.5 -standardien mukaisia, mikä takaa kätevän asennuksen ja todistetun tiivistyskyvyn.

Joustavat istuinvaihtoehdot

Pehmeitä istuimia ja metalliistuimia on saatavana erilaisiin lämpötila- ja painevaatimuksiin.

Automaatio yhteensopivuus

Venttiili voidaan varustaa manuaalisilla, kierukkavaihteisilla, pneumaattisilla tai sähkötoimilaitteilla, jotta se voidaan helposti integroida automatisoituihin järjestelmiin.

Tekniset tiedot

Päämateriaalivaihtoehdot

Runko & Laippa

Istuin

Tyypilliset sovellukset

Ruostumattomasta teräksestä valmistetut kolmitielaippapalloventtiilit soveltuvat teollisuusjärjestelmiin, jotka vaativat virtauksen ohjaamista tai vaihtoa, mukaan lukien:

Öljy- ja petrokemian tehtaat

Hieno kemiallinen käsittely

Vedenkäsittelyjärjestelmät

Elintarvike- ja lääkeputket

Sähkö- ja höyryjärjestelmät

Maakaasun siirto

Se toimii hyvin moniporttisissa ohjaussovelluksissa, joissa tiivistyksen luotettavuus on kriittinen.

Valintaohjeet

Materiaalin sovitus

304/304L yleiseen korroosioon

316/316L kloridille tai vahvemmille syövyttäville aineille

Duplex 2205 korkeapaineiseen huoltoon

Portin valinta

T-portti sekoittamista tai suuntaamista varten

L-portti suunnanvaihtoon

Lämpötilan sovitus

Pehmeä istuin normaalilämpötilaan

Metallinen istuin korkean lämpötilan huoltoon

Laippa vakio

Valitse GB- tai ANSI-laippajärjestelmät putkilinjan spesifikaatioiden mukaan ja vahvista RF- tai RTJ-suuntaus.

Aktivointivalinta

Pneumaattisia tai sähköisiä toimilaitteita suositellaan toistuvaan tai etäkäyttöön.

Asennus ja huolto

Käyttöohjeet

Tarkista venttiilin malli, paineluokitus ja laippastandardi ennen asennusta

Käytä venttiiliä hitaasti välttääksesi vesivasaran

Varmista automaattisille venttiileille vakaa ilman tai virransyöttö

Pitkien seisokkien jälkeen huuhtele putkisto ennen uudelleen avaamista

Huoltotiedot

Tarkasta laippa ja pakkauksen tiiviste viikoittain

Voitele kara- ja voimansiirtoosat neljännesvuosittain

Vaihda tiivisteosat välittömästi, jos vuotoja tapahtuu

Kiristä laippapultit tasaisesti ristikkäin

Asianmukainen huolto auttaa pidentämään ruostumattomasta teräksestä valmistettujen kolmitielaipallisten palloventtiilien käyttöikää ja ylläpitämään tasaisen tiivistyksen.
