Amerikkalaiset ruostumattomasta teräksestä valmistetut luistiventtiilit

Määritelmä

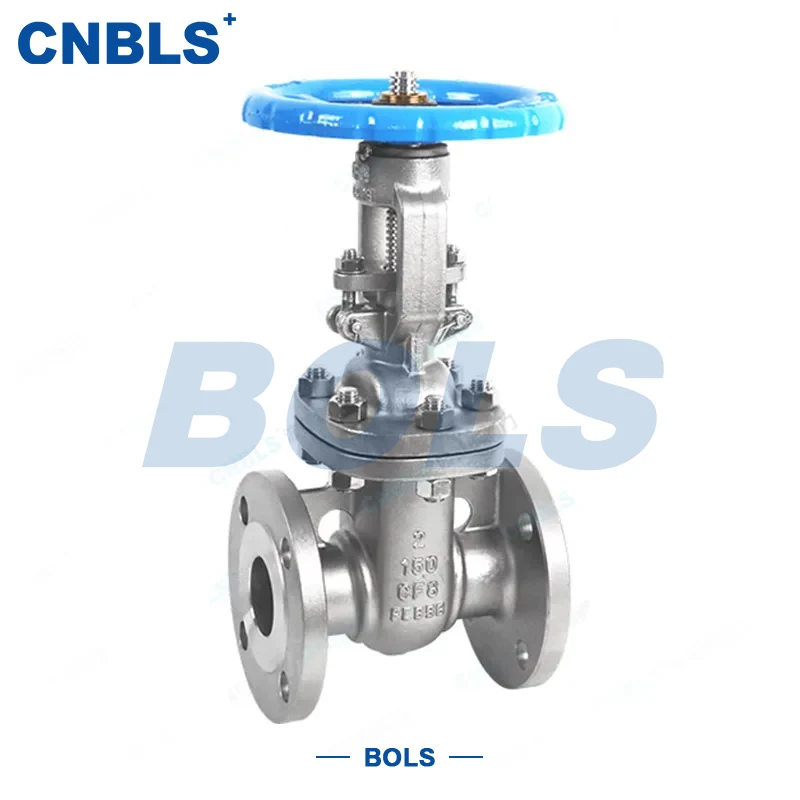

Z41H Stainless Steel American Standard Gate Valve on manuaalinen sulkuventtiili, joka on suunniteltu tiukasti API 600:n ja muiden amerikkalaisten standardien mukaisesti. Se hyväksyy laippaliitoksen, ulkopuolisen ruuvin ja ikeen, yhden kiilalevyrakenteen ja metallisen kovatiivisteen. Käsipyörän ohjaama porttikiekko liikkuu pystysuunnassa virtaussuuntaan ohjatakseen tarkasti putkilinjan välineiden päälle-pois.

Venttiilin runko on valmistettu ruostumattomasta teräksestä 304 tai 316, ja se on täysin yhteensopiva amerikkalaisten standardien paineluokituksen ja laipan mittojen kanssa. Luotettavan tiivistyksen ja vakaan rakenteen ansiosta sitä käytetään laajasti keski- ja korkeapaineisissa työolosuhteissa öljy-, kemian-, voima- ja muilla teollisuudenaloilla, ja se soveltuu erityisen hyvin veden, höyryn, öljyn ja keskikevyiden syövyttävien väliaineiden kuljetusjärjestelmiin.

Standardoidun suunnittelun ja erinomaisen yhteensopivuuden ansiosta American Standard Stainless Steel Gate Venttiilit voidaan liittää suoraan amerikkalaisten standardien putkistoon ilman lisämuutoksia, mikä vähentää huomattavasti asennus- ja ylläpitokustannuksia.

Tekniset ydinparametrit

Mallin tulkinta

Jokaisen kirjaimen ja numeron merkitys mallissa Z41H on selvä, jotta ostajat voivat nopeasti tunnistaa tekniset tiedot:

● Z: Gate Valve, määritelty pääventtiilityypiksi putkilinjan on-off-ohjauksessa, soveltuu amerikkalaisiin standardiolosuhteisiin.

● 4: Laippaliitäntä, ASME B16.5 / ASME B16.47 mukainen, kiinteällä liitännällä.

● 1: Ulkopuolinen ruuvi & ike, yksikiilalevy, sujuva toiminta, helppo tarkkailla tilaa ja huoltaa.

● H: Kovametallipäällysteinen istuinpinta korostaa kulutuskestävyyttä, eroosionkestävyyttä ja luotettavaa tiivistystä.

Ydinominaisuudet

● Rakenne: Ulkopuolinen ruuvi & ike, jäykkä kiilalevy, vakaa rakenne, tasainen nosto ilman jumiutumista.

● Liitäntä: American Standard Flanged Connection (ASME B16.5 / ASME B16.47), RF ja RTJ saatavilla.

● Tiiviste: Metallinen kova tiiviste kovaseospäällysteellä, ei vuotoa, täyttää API 600.

● Käyttö: Manuaalinen (vakio), sähköinen tai pneumaattinen (valinnainen) automaatiota varten.

● Materiaali: 304/316 ruostumaton teräs, erinomainen korroosionkestävyys.

● Paine: Luokka 150 / 300 / 600 / 900 keski- ja korkeapainehuoltoon.

● Koko: NPS ½"–NPS 36" (DN15–DN900), vakioalue DN15–DN600.

Komponenttien materiaalit

● Venttiilin runko / konepelti: 304 (ASTM A351 CF8), 316 (ASTM A351 CF8M) ruostumatonta terästä.

● Tiivistepinta: Ruostumaton teräs Stellite-pinnoitteella, kulutusta ja korkeita lämpötiloja kestävä.

● Venttiilin varsi: 304/316 ruostumaton teräs, karkaistu ja nitrattu korkean lujuuden saavuttamiseksi.

● Levy: Ruostumattomasta teräksestä valmistettu alusta kovaseospäällysteellä, sitkeä ja kulutusta kestävä.

● Laippatiiviste: Joustava grafiitti + PTFE, korkean lämpötilan ja korroosionkestävä.

● Käsipyörä: pinnoitettu hiiliteräs; ruostumaton teräs saatavilla syövyttävään huoltoon.

Suunnittelu- ja valmistusstandardit

● Gate Valve Design: API 600

● Kasvotusten: ASME B16.10

● Laipan mitat: ASME B16.5, ASME B16.47

● Paine-lämpötilaluokitus: ASME B16.34

● Tarkastus ja testaus: API 598

Valinta- ja asennuspisteet

Valintapisteet

● Valitse 316 voimakkaalle syövyttävälle / kloridiaineelle, 304 yleiselle korroosiolle.

● täsmää paineluokka tarkasti; Tarkista seinämän paksuus luokan 300 ja sitä uudemman osalta.

● Käsikirja pienille / matalataajuisille putkilinjoille; sähköinen / pneumaattinen automaatiota varten.

● Käytä ASME-standardikokoja, kun haluat sovittaa suoraan amerikkalaisten putkistojen kanssa.

Asennuspisteet

● Varaa riittävästi tilaa varren nostamiseen ja käsipyörän käyttöön.

● Kiristä laippapultit symmetrisesti ja tasaisesti ASME:n vaatimusten mukaisesti.

● Suorita kuori- ja tiivistetestit ennen asennusta.

● Puhdista putkistossa olevat epäpuhtaudet, hitsauskuona ja öljy ennen asennusta.

Yhteenveto tuotteen eduista

Z41H American Standard ruostumattomasta teräksestä valmistetut luistiventtiilit valmistetaan tiukasti API 600:n ja muiden amerikkalaisten standardien mukaisesti, ja ne on suunniteltu keski- ja korkeapainesovelluksiin öljy-, kemian-, sähkö- ja muilla aloilla.

Korkealaatuisen ruostumattoman teräksen ja metallisen kovatiivisterakenteen ansiosta venttiilit tarjoavat luotettavan tiivistyksen, helpon käytön ja pitkän käyttöiän. Ne ovat täysin yhteensopivia amerikkalaisten standardien paineluokituksen ja laippojen kanssa, mikä mahdollistaa suoran putkiliitoksen ilman muutoksia.

Täydellisten teknisten tietojen, joustavan toimilaitteen ja valinnaisten materiaalien ansiosta ne ratkaisevat tehokkaasti kipukohdat, kuten huonon yhteensopivuuden, riittämättömän tiivistyksen ja lyhyen käyttöiän. Se on luotettava ratkaisu on-off-ohjaukseen amerikkalaisissa standardiputkijärjestelmissä.
