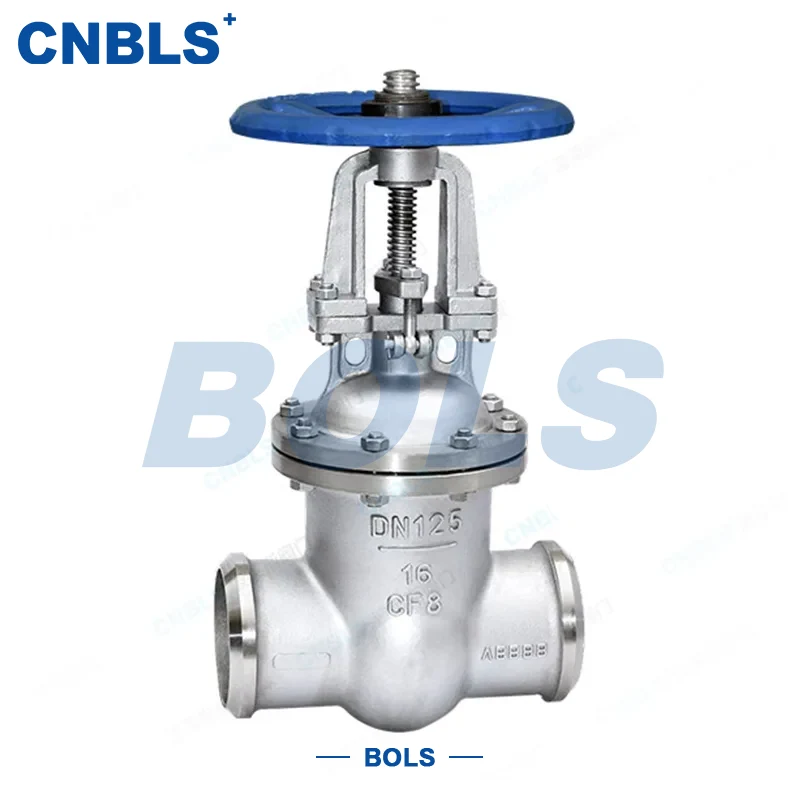

Ruostumattomasta teräksestä taottua terästä puskuhitsausporttiventtiilit

Luotettavana valmistajana, jolla on tiukka laadunvalvonta, Bolaisi on erikoistunut korkeapaineisten taottujen teräsventtiileiden valmistukseen kehittynyttä taonta- ja kovapintatekniikkaa käyttäen. Toimitamme ruostumattomasta teräksestä taottua terästä puskuhitsausluistiventtiilejä, joissa on kiinteät taotut rungot, Stellite-päällystiivisteet ja erinomainen korkeiden lämpötilojen kestävyys. Tarjoamme räätälöityjä paineluokkia ja tukkupalveluita vaativiin teollisiin työolosuhteisiin.

Tekniset parametrit

Määritelmä

Z61Y taottu teräs ruostumattomasta teräksestä peittävä luistiventtiili on manuaalinen korkeapaineinen sulkuventtiili, joka on erityisesti suunniteltu korkean lämpötilan, korkeapaineen ja erittäin syövyttäviä olosuhteita varten. Siinä on täysin taottu runko, hitsattu liitos, kovaseospäällysteiset tiivistyspinnat ja ulkopuolinen ruuvi- ja ikeen yksikiilalevyrakenne.

Stellite- tai muu korkealaatuinen kovaseospinnoite tiivistyspinnoilla tekee siitä erinomaisen korkean lämpötilan kestävyyden, kulutuskestävyyden, ruostumisenkestävyyden ja vahvan korroosionkestävyyden. Sitä käytetään laajalti petrokemian-, offshore-öljy- ja kaasuteollisuudessa, lääke- ja kemianteollisuudessa korkean lämpötilan, korkeapaineisen ja syövyttävän väliaineen on-off-ohjaukseen, jolla on korkea luotettavuus ja pitkä käyttöikä.

Ruostumattomasta teräksestä taotun teräksen puskuhitsausluukkuventtiilit kestävät ankarat työolosuhteet integroidun taonta- ja tarkkuuskovoitustekniikan ansiosta.

Tuotteen etu

Z61Y ruostumattomasta teräksestä taotuista teräksestä valmistettujen puskuhitsausluukkuventtiileissä on kiinteä taottu runko, tarkkuus kovaseospinnoite ja erinomainen korkean lämpötilan, kulumisen ja korroosionkestävyys. Ne on suunniteltu vaikeisiin olosuhteisiin petrokemian- ja offshore-teollisuudessa, ja ne tarjoavat luotettavan nollavuototiivistyksen, vankan rakenteen ja pitkän käyttöiän.

Valmistettu tiukasti API 602:n, ASME:n ja muiden kansainvälisten standardien mukaisesti, ne ratkaisevat tehokkaasti kipukohdat, kuten korroosion, vuodot ja lyhyen käyttöiän. Ne ovat luotettava ratkaisu on-off-ohjaukseen korkeissa lämpötiloissa, korkeapaineisissa ja syövyttävissä putkissa alhaisilla ylläpitokustannuksilla.

Mallin tulkinta

Otetaan esimerkkinä Z61Y-1500LB-F316 DN25:

● Z: Luistiventtiili, korkean lämpötilan, korkeapaineisen ja syövyttävän materiaalin on-off-huoltoon.

● 6: Hitsausliitos, mukaan lukien pistorasiahitsaus (SW) ja puskuhitsaus (BW).

● 1: Ulkopuolinen Screw & Yoke Single Wedge Disc, sujuva toiminta ja helppo huolto.

● Y: Kovametallipäällysteinen istuinpinta kulutuksen, korroosion ja korkeiden lämpötilojen kestävyyteen.

● 1500LB: Paineluokka 1500, korkeapainehuoltoon.

● F316: Taottu 316 ruostumattomasta teräksestä valmistettu runko kloridia sisältäville ja voimakkaille syövyttäville aineille.

● DN25: Nimellishalkaisija.

Ydinominaisuudet

● Rakenne: Ulkopuolinen Ruuvi & Yoke -jäykkä kiilalevy, kiinteä taottu runko, korkea lujuus, muodonmuutosta estävä.

● Liitäntä: Hitsattu (SW / BW), kiinteä ja luotettava korkeisiin lämpötiloihin ja korkeapaineisiin olosuhteisiin.

● Tiiviste: Metallinen kova tiiviste Stellite 6/12 -pinnoitteella, ei vuotoa, täyttää API 598 / API 602.

● Käyttö: Manuaalinen standardi; vaihteisto, sähköinen, pneumaattinen, kartiohammaspyörä saatavana.

● Materiaali: taottu ruostumaton teräs F304/F304L/F316/F316L/F321, erinomainen korroosion- ja lämmönkestävyys.

● Paine ja koko: Luokka 150-2500 (PN16-PN420), pääasiassa DN15-DN50 (NPS ½"~2"), DN10-DN200 asti.

● Konepelti: Pultattu, hitsattu tai paineella itsetiivistävä konepelti; itsetiivistävä ultrakorkeaa painetta varten.

Komponenttien materiaalit

● Venttiilin runko / konepelti: taottu F304/F304L/F316/F316L/F321 ruostumaton teräs, kiinteästi taottu.

● Levy: taottu ruostumaton teräs + Stellite 6 -pinnoite, kovuus ≥ HRC 40.

● Venttiilin istukka: taottu ruostumaton teräs + Stellite-päällys, vakaa nollavuototiiviste.

● Venttiilin varsi: taottu 304/316/316L, nitrattu kulumisen ja korroosionkestävyyden vuoksi.

● Laippatiiviste: Joustava grafiitti nikkelilangalla (korkea lämpötila); PTFE ruostumattomalla teräksellä (matala lämpötila).

● Käsipyörä: taottu ruostumaton teräs, liukumaton muotoilu.

● Kiinnikkeet: 304/316 ruostumattomasta teräksestä valmistetut pultit, mutterit, tiivisteet.

Suunnittelu- ja valmistusstandardit

● Taottu venttiilirakenne: API 602, GB/T 12224

● Hitsatut päät: ASME B16.11, ASME B16.25

● Paine-lämpötilaluokitus: ASME B16.34

● Tarkastus ja testaus: API 598, GB/T 13927, ASTM G48

● Peittokuva: JB/T 4747

● Taottu materiaali: ASTM A182

Valinta-, asennus- ja huoltopisteet

Valintapisteet

● F304/F304L yleiseen korroosioon; F316/F316L kloridille ja vahvalle hapolle; F321 korkeaan lämpötilaan.

● Socket Weld täriseville linjoille; Puskuhitsaus suureen reikään ja suureen virtaukseen.

● Vaihdeavustin luokkaan 1500 ja sitä korkeammalle; sähkö/pneumaattinen automaatioon.

Asennuspisteet

● Puhdista ja passivoi taotut ruostumattomat teräspinnat ennen asennusta.

● Käytä oikeaa hitsauslankaa (esim. ER316L) ja suorita hitsauksen jälkeinen lämpökäsittely ja peittauspassivointi.

● Varaa riittävästi tilaa varren käyttöä ja huoltoa varten.

● Suorita kuoren ja tiivisteen testi API 598:n mukaisesti ennen käyttöönottoa.

Huoltopisteet

● Voitele tiiviste säännöllisesti erikoisvoiteluaineella taottua ruostumatonta terästä.

● Tarkista tiivistys ja korroosio 6 kuukauden välein.

● Korjaa tiivistyspinnat Stellite-pinnoitteella suorituskyvyn palauttamiseksi.

● Puhdista materiaali ja suojaa korroosiolta pitkäaikaisen seisokin aikana.
