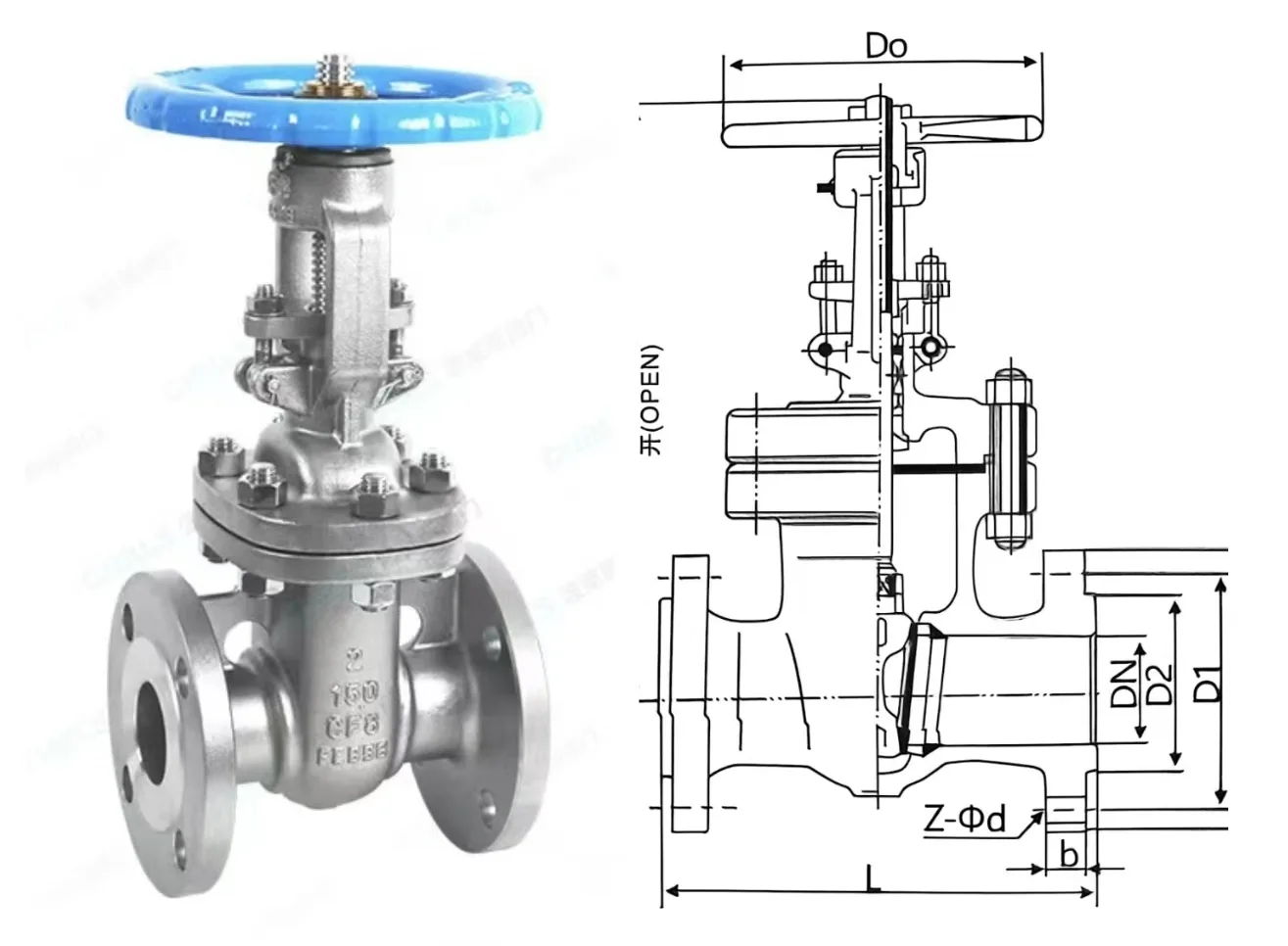

ANSI laipallinen luistiventtiili

ANSI Flanged Gate Venttiilit käyttävät laippaliitoksia putkistojen asennukseen. Niiden ensisijainen tehtävä on tarjota välineen täysin avoin tai täysin suljettu ohjaus; niitä ei ole suunniteltu virtauksen säätelyyn tai kuristukseen. Näillä venttiileillä on selkeitä etuja, kuten alhainen virtausvastus, erinomainen tiivistyskyky ja kaksisuuntainen yhteensopivuus. Käytettäessä avaus- ja sulkemiselementtinä porttikiekkoa sen liikesuunta on kohtisuorassa nesteen virtaussuuntaan nähden. Käsipyörällä tai toimilaitteella ohjattava venttiili mahdollistaa joko täysin avoimen tai täysin suljetun virtausreitin. Rakenteellisesti ne luokitellaan kiilatyyppisiin ja rinnakkaisiin porttityyppeihin; Karan rakenteen perusteella ne luokitellaan nouseva- tai ei-nouse-karaventtiileiksi. Käytettävissä olevia käyttötapoja ovat manuaaliset, hammaspyöräkäyttöiset, pneumaattiset ja sähkökäyttöiset käyttötavat, joten ne sopivat hyvin automatisoituihin järjestelmiin ja suurtaajuisiin käyttöympäristöihin.

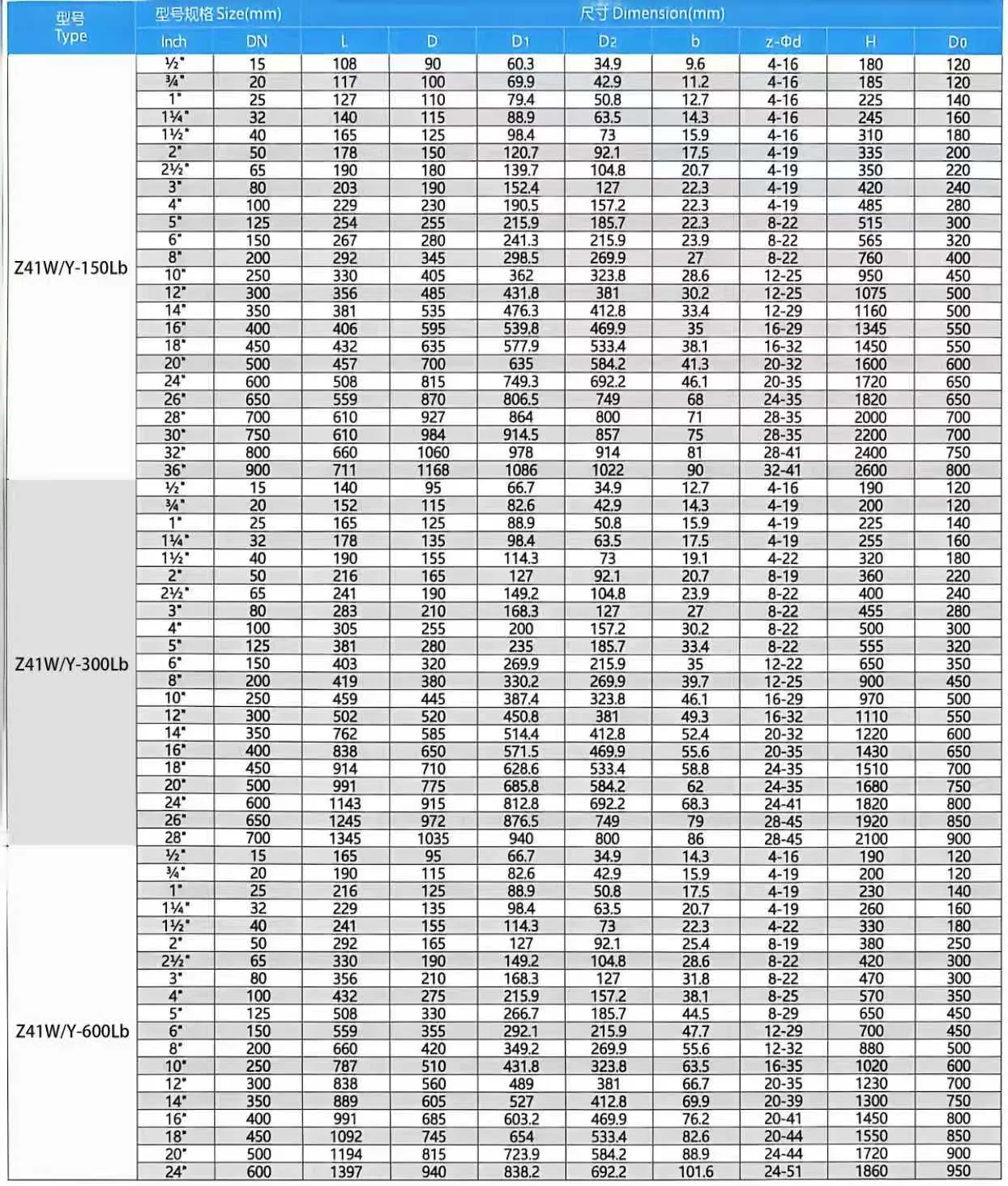

Tuotteen tekniset tiedot

Pääsovellukset

● Energiasektori: Käytetään laajasti öljyn louhinnassa, maakaasun pitkän matkan siirtoputkissa ja jalostuslaitteissa, täysin yhteensopiva höyryn, öljytuotteiden, polttokaasun ja rikkivetyä sisältävien happamien väliaineiden kanssa.

● Teollinen ja kemiallinen käsittely: Soveltuu kemian-, sähkö- ja metallurgiateollisuudelle, käytetään putkistoon, joka kuljettaa happoa, alkalia, erittäin syövyttäviä aineita ja korkean lämpötilan väliaineita, joissa on kiinteitä hiukkasia.

● Kunnallinen infrastruktuuri: Ihanteellinen kaupunkien vesihuolto- ja viemäröinti-, lämmitys-ilmanvaihto- ja ilmastointijärjestelmiin (HVAC), ja se soveltuu erinomaisesti matalapaineisiin puhdistusaineputkiin.

Toimintaperiaate

Bolaisi ANSI-laipallinen luistiventtiili ohjaa väliaineen on-off- ja virtausta hilalevyn nostoliikkeen kautta kohtisuorassa nesteen virtaussuuntaan nähden.

1. Avaustoiminto

Pyöritä käsipyörää myötäpäivään, venttiilivarren kierre pyörii ajaakseen porttilevyä nostaakseen ylöspäin. Kun porttilevy kokonaan poistuu venttiilin istukan kanavasta, putkisto on täysin yhdistetty ja väliaine virtaa tasaisesti erittäin pienellä painehäviöllä.

2. Sulkemistoiminto

Kierrä käsipyörää vastapäivään, venttiilivarsi ajaa porttilevyä liikkumaan alaspäin. Kiilatyyppinen porttilevy painuu vähitellen tiukasti molemmin puolin venttiilin istukan tiivistepintoja vasten, jolloin putkilinjan väliaineen vuoto ei ole suljettavissa.
