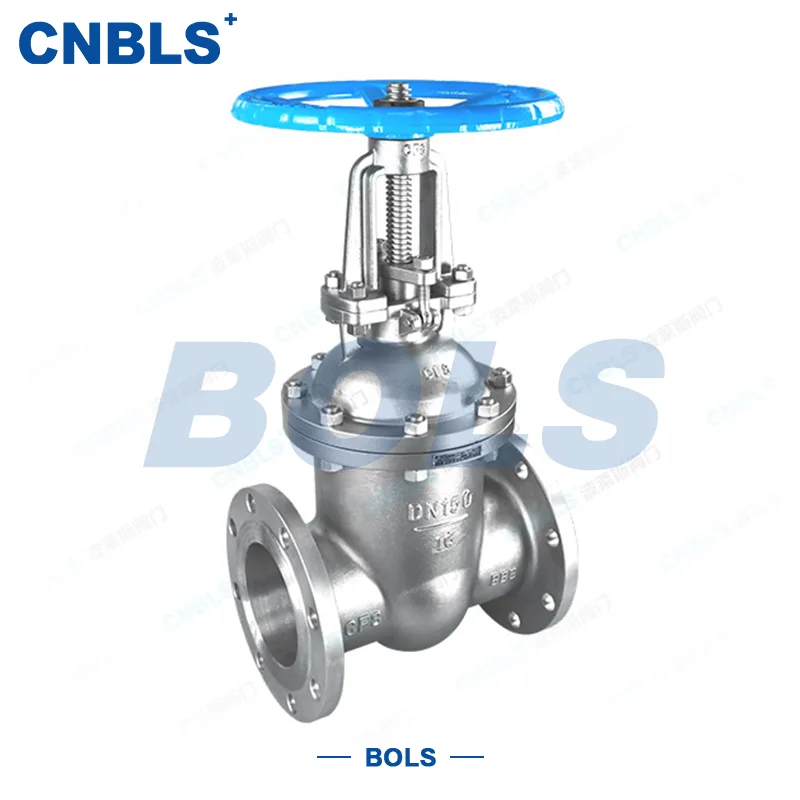

Laipallinen luistiventtiili

Testaus väliaineilla, kuten vedellä, öljyllä ja höyryllä, vahvistaa erittäin alhaisen virtausvastuksen ja vuotottoman tiivistyksen jäykillä porteilla; Laipalliset luistiventtiilit tukevat erilaisia ​​käyttötapoja, mukaan lukien manuaaliset, kierukkavaihteet, pneumaattiset ja sähköiset käyttölaitteet. Ammattimaisena venttiilitoimittajana Bolaisi noudattaa tiukasti laadunvalvontastandardeja valu-, koneistus- ja painetestausprosesseissa ja täyttää läpimitaltaan suurien putkistojen täydellisen sulkemisen vaatimukset eri aloilla, kuten kunnallisissa vesihuollossa, kaukolämmössä, petrokemianteollisuudessa, sähköntuotannossa, metallurgiassa ja kaasun jakelussa.

Yksityiskohtainen esittely

Bolaisi on erikoistunut teollisuuden nesteiden sulkuventtiilien tutkimukseen ja kehitykseen ja valmistukseen, ja ruostumattomasta teräksestä valmistettujen venttiilien tuotantokanta sijaitsee Wenzhoussa, Zhejiangissa. Luotettavana nesteputkijärjestelmien toimittajana yhtiö on perustanut kattavan, suljetun kierron laadunvalvontajärjestelmän. Tämä kattaa kaiken raakateräsmateriaalien vikojen havaitsemisesta, venttiilirungon valusta ja lämpökäsittelystä, tarkkuusportin hionnasta ja tiivisteen kokoonpanosta valmiin tuotteen kaksivaiheiseen testaukseen (hydrostaattiseen ja pneumaattiseen). Ennen tehtaalta lähtöä jokainen luistiventtiili käy läpi simuloidun testauksen suorituskyvyn ja paineen kestävyyden varmistamiseksi korkeassa/matalassa lämpötilassa. Vuosien syvällä asiantuntemuksella luistiventtiilien valmistuksessa brändi keskittyy tuotteisiin, joille on ominaista alhainen virtausvastus, nollavuoto ja pitkä käyttöikä; kaikki paineluokituksia, tiivistysominaisuuksia ja suorituskykyä korkeassa lämpötilassa koskevat tiedot on johdettu pitkän aikavälin todellisesta putkitestauksesta, mikä varmistaa rehelliset ja tarkat tekniset tiedot. Tuotepiirustus

Tuotteen tekniset tiedot

1. Merkki/malli: Bolaisi Z41H/W-10P/16P/25P/40P/64P

2. Rungon materiaali: WCB-valuteräs / 304 tai 316 ruostumaton teräs (korkean lämpötilan ja korroosionkestävä)

3. Nimellishalkaisija: DN15–DN 1200

4. Tiivistystyyppi: PTFE pehmeä tiiviste tai metalli-metalli kova tiiviste

5. Paineluokitus: PN10/PN16/PN25/PN40/PN64

6. Virtaussuunta: Kaksisuuntainen virtaus; kiilaportti tarjoaa kaksisuuntaisen tiivistyksen

7. Liitäntätyyppi: GB-standardilaippa tai ANSI-standardilaippa

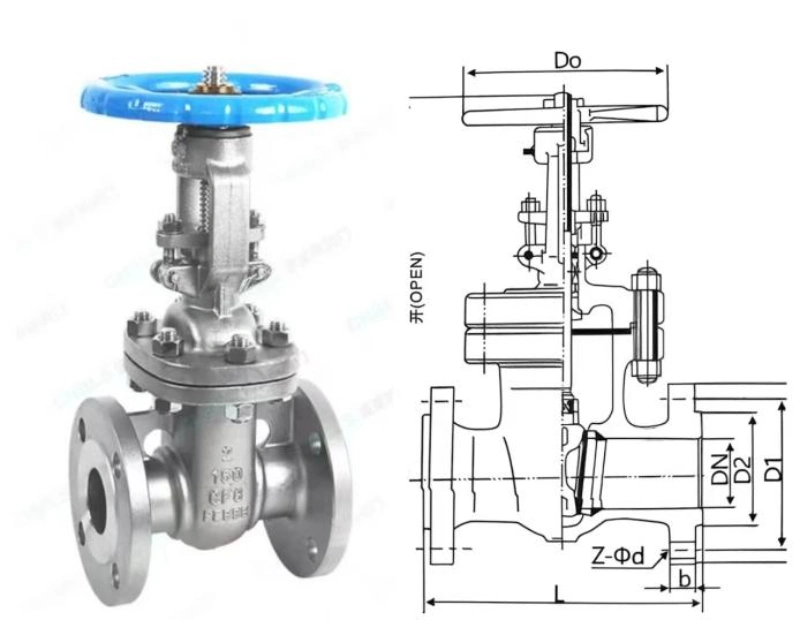

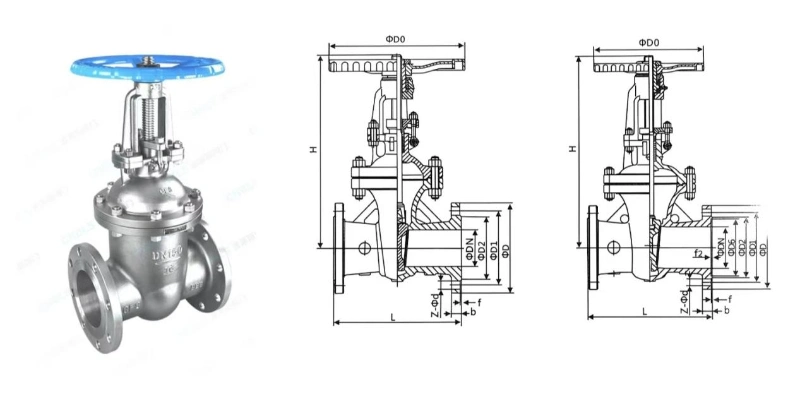

8. Venttiilin rakenne: Kiilatyyppinen kaksoislevyinen suora läpivientiventtiili

9. Sovellettava materiaali: puhdas vesi, öljy, maakaasu, korkean lämpötilan höyry, lievästi syövyttävät nesteet

10. Käyttölämpötila: Pehmeä tiiviste≤150°C; kova metallitiiviste≤425°C

11. Käyttötapa: Normaali manuaalinen käyttö; valinnainen matovaihteisto, pneumaattinen tai sähköinen toimilaite

12. Avaamis-/sulkemisperiaate: Varsi nostaa portin täyteen avautumiseen; laskee portin putkilinjan täydellistä sulkemista varten; ei kuristushäviötä

Sovellusskenaariot

Teollisuussektori: Öljy, kemianteollisuus, sähköntuotanto, metallurgia ja maakaasun siirto; käytetään höyryn, öljyn, happojen/emästen, polttokaasun jne. virtauksen säätämiseen (päälle/pois).

Municipal & Civil: kaupunkien vesihuolto, jätevedenkäsittely ja LVI-järjestelmät; käytetään veden tai höyryn virtauksen katkaisemiseen.

Erityiset käyttöolosuhteet: Korkean lämpötilan/korkean paineen putkistot, hiukkasia sisältävät väliaineet, erittäin syövyttävät väliaineet, pitkän matkan siirtoputket jne.

Valintaopas Nimellinen halkaisija

Vakiokoot: DN15–DN600; mukautetut koot saatavana DN700:lle–DN 1200.

Nimellinen paine

Yleisimmät: PN10, PN16, PN25, PN40; Korkeapainesovellukset: PN64. Älä käytä matalapaineventtiilejä korkeapainesovelluksissa.

Laippa vakio

Yleiset höyry-, vedenkäsittely-, standardiprojektit→ RF (koholla olevat kasvot)

Korkeapaine, tiivisteen räjähtämisen esto→ FM (naisen/miehen kasvot)

Myrkylliset tai vaaralliset kemialliset väliaineet→ TG (Tongue and Groove Face)

Korkea lämpötila/paine, tulistettu höyry, lämmönsiirtoöljy→ RJ (Ring Joint Face)

Venttiilin rungon materiaali

WCB (koodi C), esim. Z41H-25C

Lämpötila-alue: -29°C - 425°C

Välineet: Tyydytetty höyry, lämmönsiirtoöljy, kiertovesi, diesel, voiteluöljy, syövyttämättömät öljyt

CF8 304 ruostumaton teräs (koodi P), esim. Z41W-16P

Lämpötila: -20°C - 425°C

Välineet: heikosti hapan jätevesi, elintarvikelaatuiset väliaineet, vesijohtovesi, lievästi syövyttävät kemialliset nesteet

CF3M 316L ruostumaton teräs (koodi RL), esim. Z41W-16RL

Lämpötila: -20°C - 425°C

Media: kloridia sisältävät väliaineet, merivesi, heikot happo-/alkalikemialliset raaka-aineet; parempi korroosionkestävyys verrattuna 304:ään

Tiivistystyyppi

Z41H (Cr13 metallista metalliin kova tiiviste)

Tiivistyspinta: Cr13 ruostumaton teräspäällys; lämpötilan kestävyys≤425°C

Soveltuu: Höyrylle, öljyille ja puhtaille materiaaleille, joissa ei ole suuria hiukkasia

Paras kustannus-tehosuhde; suositeltava valinta tavallisiin lämpötekniikkaprojekteihin. Z41Y (kovapintainen satelliittimetalliseos)

Ylivoimainen kulutuskestävyys, korkeiden lämpötilojen kestävyys ja eroosionkestävyys; kestää 550 asteen lämpötiloja°C.

Suositellut sovellukset: Tulistettu höyry, lämmönsiirtoöljy, pöly- tai hiilihiukkasia sisältävät aineet ja putkistot, jotka vaativat usein avaamista/sulkemista.

Z41Y on suositeltava valinta jauhe- ja rakeisille väliaineille, koska tiivistepinta kestää hyvin kulutusta.

Z41W (suoraan venttiilirungosta koneistettu kiinteä tiivistepinta)

Itse venttiilirungon materiaali toimii tiivistepinnana (käytetään yleisesti ruostumattomasta teräksestä valmistettujen 304/316-venttiileiden kanssa).

Soveltuu vain puhtaille, syövyttäville aineille, joissa ei ole kovia hiukkasia; ei suositella likaa tai pölyä sisältäville materiaaleille, koska ne voivat helposti naarmuttaa tiivistepintaa.

Aktivointimenetelmät

DN40–DN200: Manuaalinen käsipyörä (vakiokokoonpano).

DN250 ja suuremmat: Kartiohammaspyöräkäyttöä suositellaan käyttömomentin vähentämiseksi ja avaamisen/sulkemisen helpottamiseksi.

Automaattiseen etäohjaukseen: Sähköiset tai pneumaattiset toimilaitteet voidaan asentaa.

Ennakkomyyntipalvelu | Ammattimainen konsultointi ja riskitön valinta

Ilmainen ammattimainen valintapalvelu: Yhdistämme venttiilimallit tarkasti asiakkaan putkistoväliaineen, lämpötilan, paineen, käyttöolosuhteiden, laippastandardien ja sovellusskenaarioiden perusteella eliminoiden virheellisestä malli-, materiaali- tai tiivisterakenteen valinnasta aiheutuvat projektiriskit.

Tarkka tarjous ja ratkaisusuunnittelu: Laskemme kustannukset yksitellen asiakkaan parametrien, määrien ja räätälöintivaatimusten mukaan tarjoamalla yksityiskohtaiset tarjoukset ja optimaaliset ratkaisut—tarjoaa läpinäkyvän, kohtuullisen hinnoittelun ilman mielivaltaisia ​​merkintöjä tai leikkausta materiaaleihin.

Teknisten tietojen ja kelpuutusasiakirjojen toimittaminen: Tarjoamme ilmaisen pääsyn ennen myyntiä tuotepiirustuksiin, mitat, materiaalitiedot, paine-/lämpötilaluokitukset, tehtaan pätevyys ja työpajan ominaisuudet, mikä helpottaa projektin aloittamista, hyväksynnän jättämistä ja tarjousten rekisteröintiä.

Ilmaiset näytetarkastukset, tehdaskäynnit ja videotarkastukset: Tuemme näytearvosteluja, tuotantolinjojen online-videokierroksia ja reaaliaikaista työpajamateriaalia, jolloin asiakkaat voivat tarkastaa koko tuotannon, painetestauksen ja laadunvalvontaprosessin paikan päällä.

Myyntipalvelu | Päästä päähän -seuranta, tiukka laadun ja aikataulun hallinta

Tilaustietojen tarkistus: Tarkista malli, materiaali, paineluokitus, standardit, liitäntätyyppi, pakkausvaatimukset ja toimituspäivämäärät kahdesti virheiden, puutteiden tai parametrien eroavaisuuksien poistamiseksi.

Tuotannon seuranta ja päivitykset: Reaaliaikaiset valokuva- ja videopäivitykset koko prosessin ajan—kattaa aikataulutuksen, koneistuksen, venttiilikokoonpanon, tiivisteen säädön ja lopullisen painetestauksen—pitää asiakkaat aina ajan tasalla tuotannon edistymisestä.

Kattava laadunvalvonta ja yksilöllinen painetestaus: Jokainen venttiili käy läpi 1,5-kertaisen kuoren hydrostaattisen testauksen ja matalapaineisen ilmantiivistystestin ennen tehtaalta lähtöä; vain nollavuotoja, virheettömiä yksiköitä varastoidaan, mikä varmistaa tiukka hyväksymisstandardien noudattamisen.

Standardoitu vientipakkaus: Ruosteenestokäsittelyjen, iskunkestävän pakkausten ja massiivipuisten kuormalavojen tai vientilaatuisten puisten laatikoiden käyttö estämään ruostetta, vaurioita tai muodonmuutoksia merikuljetuksen ja logistiikan aikana.

Täydellinen dokumentaatiopaketti: Sopimusten, laskujen, pakkausluetteloiden, laaduntarkastusraporttien, painetestiraporttien, materiaalitodistusten ja tulliselvitysasiakirjojen toimittaminen samanaikaisesti. Kaikki tiedot on ristiinvarmennettu johdonmukaisuuden vuoksi, mikä helpottaa asiakkaiden täsmäyttämistä, kirjanpitoa, tulliselvitystä, veronpalautuksia ja projektin hyväksymistä.

Oikea-aikainen toimitus: Vakiintunut tuotannon ajoitus varmistaa vakaan toimituksen sekä suurille että mukautetuille tilauksille; aikatauluja noudatetaan tiukasti ilman mielivaltaisia ​​viivästyksiä.

Huoltopalvelu | Nopea vastaus, huoleton takuu

Pitkän aikavälin takuun kattavuus: Aidoilla tehdasvalmisteisilla venttiileillä on muodollinen takuu; Ilmainen korjaus, vaihto ja tekninen tuki tarjotaan takuuaikana ongelmiin, jotka eivät johdu inhimillisestä virheestä tai väärinkäytöstä.

24 tunnin nopea vastaus: Välitön konsultointi, vastaus ja ratkaisu asennuskyselyihin, toimintahäiriöihin tai sovellusten yhteensopivuusongelmiin—ei viivytyksiä tai vastuun siirtämistä.

Asennusopas ja tekninen tuki: Ilmaisia ​​neuvoja asennustavoista, käyttövarotoimenpiteistä ja huoltotoimenpiteistä oikean toiminnan varmistamiseksi (esim. luistiventtiilien kuristuksen tiukka kielto, selitykset tiiviisti tiivistetyille venttiileille soveltuvuudesta korkeisiin lämpötiloihin jne.).

Myynnin jälkeisten ongelmien asianmukainen käsittely: Välitön tarkastus, vaihto tai korjaus kuljetusvaurioiden, tuotevirheiden tai yhteensopivuusongelmien yhteydessä, mikä varmistaa asiakasprojektien ja vientitilausten sujuvan vastaanoton. Kattava myynnin jälkeinen tuki vientikaupalle: Autamme ulkomaisia ​​asiakkaita tulliselvityskyselyissä, asiakirjojen toimittamisessa ja kohdesataman koordinoinnissa varmistaaksemme kansainvälisten tilausten sujuvan toteuttamisen.

Miksi valita Bolaisi GB-Standard Gate Venttiilit?

Etsitkö GB-standardin mukaista sulkuventtiiliä, jossa on suuri reikä, pieni virtausvastus, korkean lämpötilan kestävyys ja automaatioyhteensopivuus? Valitse Bolaisi Z41 -sarjan luistiventtiili. Nämä venttiilit on valmistettu käyttämällä kypsiä ruostumattoman teräksen valuprosesseja ja validoitu laajalla putkistotestauksella erilaisissa käyttöolosuhteissa. Nämä venttiilit käyvät läpi tiukan laadunvalvonnan joka vaiheessa. Ammattimaisena teollisuusventtiilitoimittajana tarjoamme yhden luukun ratkaisun, jossa on täydellinen valikoima teknisiä ja paineluokituksia—kattaa putkikoot DN15 - DN 1200—tekee pääputkiston sulkemisesta turvallisempaa ja huoltovapaata. Valitsemalla Bolaisi GB -standardin mukaiset luistiventtiilit saat neljä keskeistä etua: erittäin matala virtausvastus, kaksisuuntainen nollavuoto, korkean lämpötilan kestävyys ja helppo automaatiointegrointi.

FAQ (usein kysytyt kysymykset)

Kysymys 1: Voidaanko luistiventtiileillä säätää virtausta tai toimia osittain auki-asennossa pitkiä aikoja?

V: Luistiventtiilit on suunniteltu täysin auki/täysin kiinni sulkupalveluun; niiden käyttöä kuristukseen (osittaiseen avaamiseen) ei suositella. Pitkäaikainen osittainen avaaminen altistaa portin tiivistepinnan nopealle nesteeroosiolle, mikä johtaa nopeaan tiivisteen kulumiseen ja sisäiseen vuotoon. Virtauksen säätöön suositellaan palloventtiilejä tai säätöventtiilejä.

Q2: Millainen tiiviste tulisi valita korkean lämpötilan (400°C) höyryputket?

V: Yli 150 astetta höyrylle°C, tulee käyttää metalli-metalli kovatiivisteisiä luistiventtiilejä. PTFE-pehmeät tiivisteet sopivat ympäristön lämpötilan veteen, kaasuun tai öljyyn ja ovat kustannustehokkaampia.

Kysymys 3: Voidaanko WCB-valuteräksisiä venttiilirunkoja käyttää merivedelle tai korkean kloridi-ionipitoisuuden omaavalle aineelle?

V: WCB-hiiliteräs soveltuu vain puhtaalle vedelle, höyrylle ja öljylle. Syövyttäviin ympäristöihin, joissa on korkea kloridi-ionitaso—kuten merivesi tai peittausprosessit—ruostumattomasta teräksestä (304 tai 316) valmistetut venttiilirungot vaaditaan.

Q4: Jos venttiilin varressa tapahtuu vähäistä vuotoa, pitääkö venttiili poistaa putkistosta korjausta varten?

V: Venttiilin runkoa ei tarvitse poistaa. Korjaukset voidaan suorittaa yksinkertaisesti löysäämällä yläholkki ja vaihtamalla sisäinen joustava tiiviste; prosessi on suoraviivainen ja minimoi seisokit.

Kysymys 5: Voidaanko sähkötoimilaite jälkiasentaa manuaaliseen luistiventtiiliin?

V: Kyllä. Koska venttiilin rungoissa on standardoidut pidennetyt varret, automaatiopäivitys voidaan saavuttaa yksinkertaisesti sovittamalla venttiili sopivan vääntömomentin sähköiseen tai pneumaattiseen toimilaitteeseen.—itse venttiilirunkoa ei tarvitse vaihtaa.

Q6: Voidaanko PN16- ja PN25-laipat yhdistää toisiinsa?

V: Niiden sekoittamista ei suositella. Eri paineluokituksen omaavat laipat eroavat paksuudeltaan, pulttien eritelmiltä ja painelaakerointistandardilta; niiden sekoittaminen aiheuttaa turvallisuusriskejä, kuten korkeapainevuotoja tai laipan muodonmuutoksia. Valinnan tulee olla linjassa putkilinjan suunnittelupaineen kanssa.

Kysymys 7: Miten suurireikäisten luistiventtiilien (DN600 ja uudemmat) käytön vaikeudet voidaan ratkaista?

V: Suurireikäisissä luistiventtiileissä on vakiovarusteena kierukkamekanismi, joka vähentää manuaalisessa käytössä tarvittavaa vääntömomenttia; automaatioprojekteihin asennetaan sähköiset tai pneumaattiset toimilaitteet mahdollistamaan kauko-ohjauksen, yhdellä kosketuksella tapahtuvan avaamisen ja sulkemisen.

Q8: Kuinka usein luistiventtiilejä tulee huoltaa? Tarvitseeko kuluvat osat vaihtaa säännöllisesti?
