GB Laippaporttiventtiili

GB Flange Gate Valve on teollisuuden ydinsulkuventtiili, jossa on kansallinen standardi laippaliitännät, joka ottaa käyttöön porttityyppisen sulkuelimen putkiston väliaineen täyden avaamisen ja sulkemisen toteuttamiseksi. Teollisuuden nesteensiirtojärjestelmien yleisenä on-off-säätöventtiilinä se on tiukasti suunniteltu täysreikäiseen täysin auki/täysin kiinni -toimintaan, eikä se sovellu virtauksen säätö- tai kuristusolosuhteisiin.

Siinä on suora läpivirtauskanava, jolla on erittäin alhainen nestevastus, vakaa toiminta keski- ja korkeassa paineessa, keski- ja korkeissa lämpötiloissa, ja sen tärkeimmät edut ovat yksinkertainen rakenne, kätevä asennus ja huolto sekä luotettava kaksisuuntainen kierto- ja tiivistyskyky. Venttiili koostuu ydinkomponenteista, mukaan lukien venttiilin runko, venttiilikoppa, portti, venttiilin varsi, venttiilivarren mutteri, tiivistepesä, tiiviste, tiiviste, haarukka ja käsipyörä/toimilaite. GB Flange Gate Valve soveltuu erinomaisesti monimutkaisiin työolosuhteisiin ja erilaisiin väliaineisiin, joten sitä käytetään laajasti öljy-, kemian-, sähkö-, kunnallistekniikassa ja muilla tärkeillä teollisuuden aloilla.

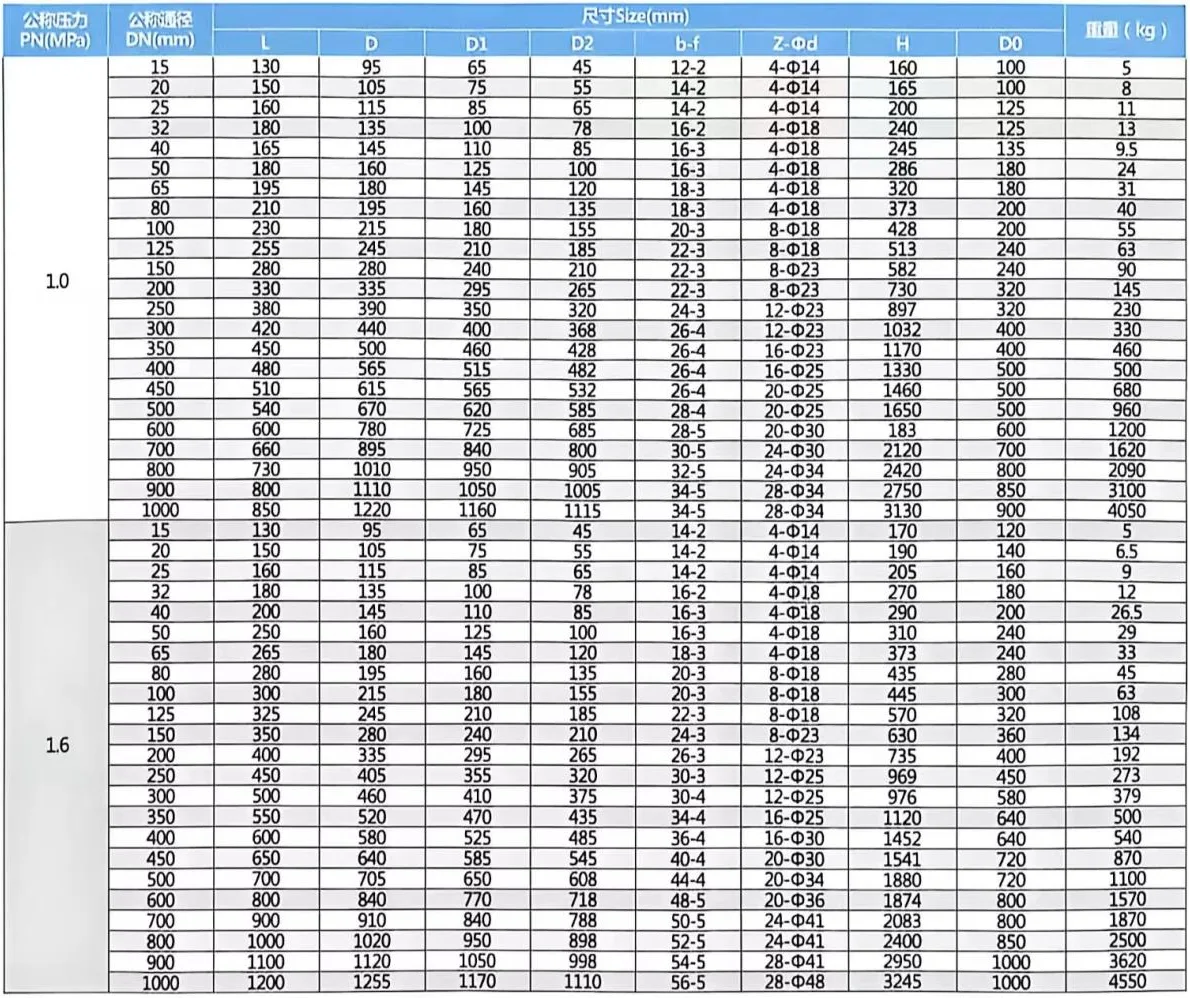

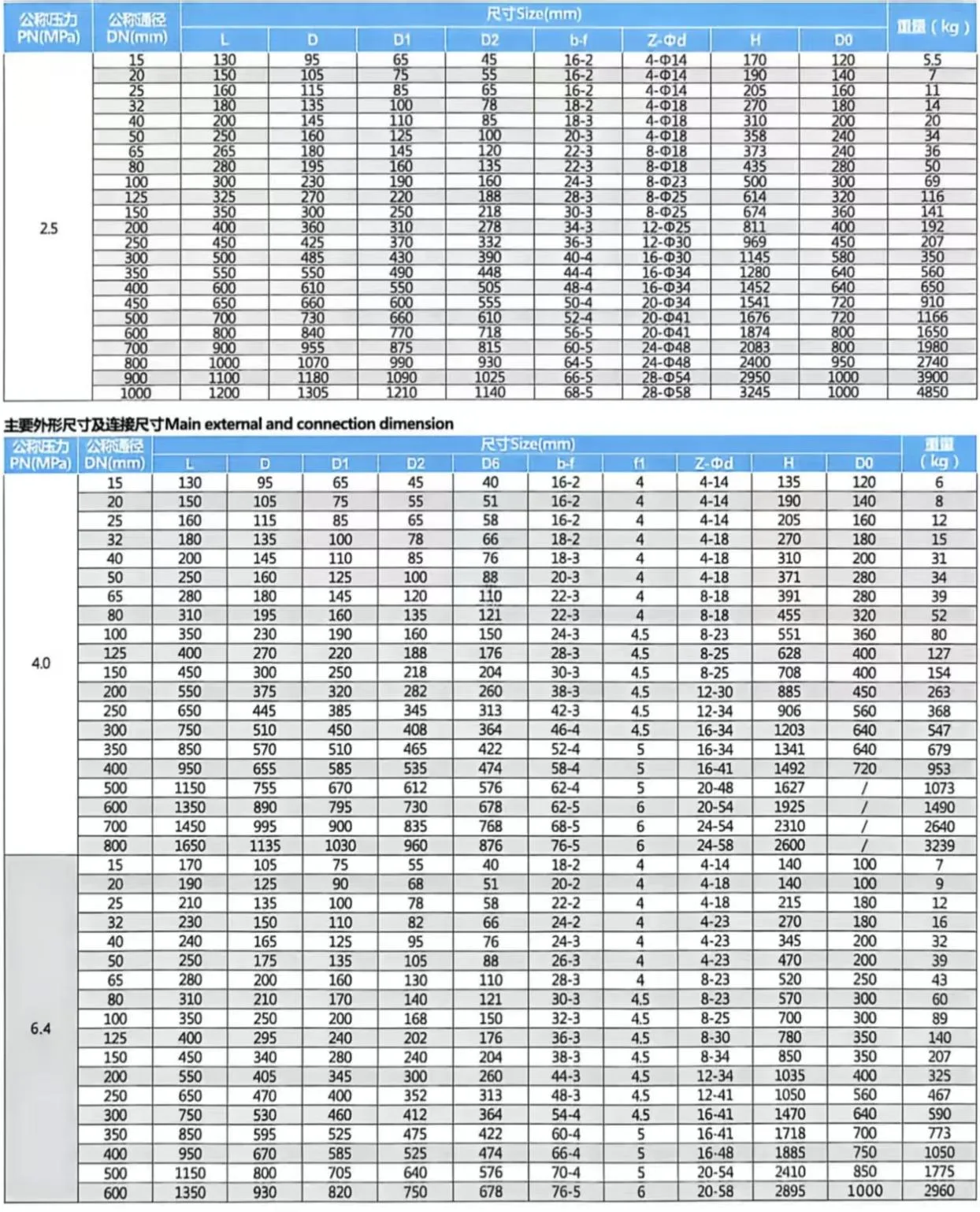

Tuotteen tekniset tiedot

Toimintaperiaate

GB Flange Gate Valve -venttiilin toimintaperiaate perustuu venttiilin varren ohjaamaan portin pystysuoraan nostoliikkeeseen putkilinjan avaamisen ja sulkemisen toteuttamiseksi yksityiskohtaisella toimintalogiikalla seuraavasti:

Avausprosessi

Käsipyörän pyörittäminen saa venttiilivarren mutterin pyörimään, mikä muuttaa pyörivän liikkeen lineaariseksi nostoliikkeeksi, jolloin venttiilivarsi saa portin nousemaan pystysuoraan. Kun portti nostetaan kokonaan asentoon, joka on täysin erillään venttiilin istukan tiivistepinnasta, virtauskanava on täysin esteetön ja venttiili on täysin auki, mikä takaa esteettömän väliaineen kierron minimaalisella painehäviöllä.

Sulkemisprosessi

Käsipyörän kääntäminen päinvastaiseen suuntaan ajaa venttiilin karaa laskemaan porttia pystysuoraan. Kun portti putoaa asentoon, jossa se on täysin varustettu venttiilin istukan tiivistepinnalla, väliaineen virtauskanava on täysin tukossa. Putkilinjan keskipaine voi auttaa painamaan porttia tiukasti venttiilin istukkaa vasten, muodostaen luotettavan kovan tiivisteen, joka estää tehokkaasti väliaineen vuotamisen, ja venttiili on täysin suljetussa tilassa.

Sovellusstandardit

Pääsovellusskenaariot

● Teollisuussektori: Öljy, kemiantekniikka, sähkövoima, metallurgia, maakaasun siirto, höyryn, öljytuotteiden, happo- ja alkaliväliaineiden, kaasun ja muiden teollisuusnesteiden on-off-säätöön.

● Kunnallinen ja siviilisektori: Kaupunkien vesihuolto-, jätevedenkäsittely-, lämmitys-, ilmanvaihto- ja ilmastointijärjestelmät (HVAC) veden tai höyryn luotettavaan katkaisuun.

● Erityiset työolosuhteet: korkean lämpötilan ja korkean paineen putkistot, hiukkasia sisältäviä aineita sisältävät putkistot, voimakkaat syövyttävät väliaineet, pitkän matkan siirtoputket jne.
