Ruostumattomasta teräksestä valmistetut laippaporttiventtiilit

Bolaisi on ammattimainen valmistaja ja toimittaja, joka on sitoutunut tuottamaan korkealaatuisia amerikkalaisia ​​standardiventtiilejä, joissa on tiukka laadunvalvonta ja edistyneet tuotantoprosessit. Päätuotteemme ovat ruostumattomasta teräksestä valmistetut laippaporttiventtiilit, joissa on luotettava laippaliitos, metallikovatiiviste ja erinomainen korroosionkestävyys. Tarjoamme räätälöityjä spesifikaatioita ja tukkupalveluita erilaisten teollisuusputkistojen on-off tarpeisiin.

Tekniset ydinparametrit

Tuotteen yleiskatsaus

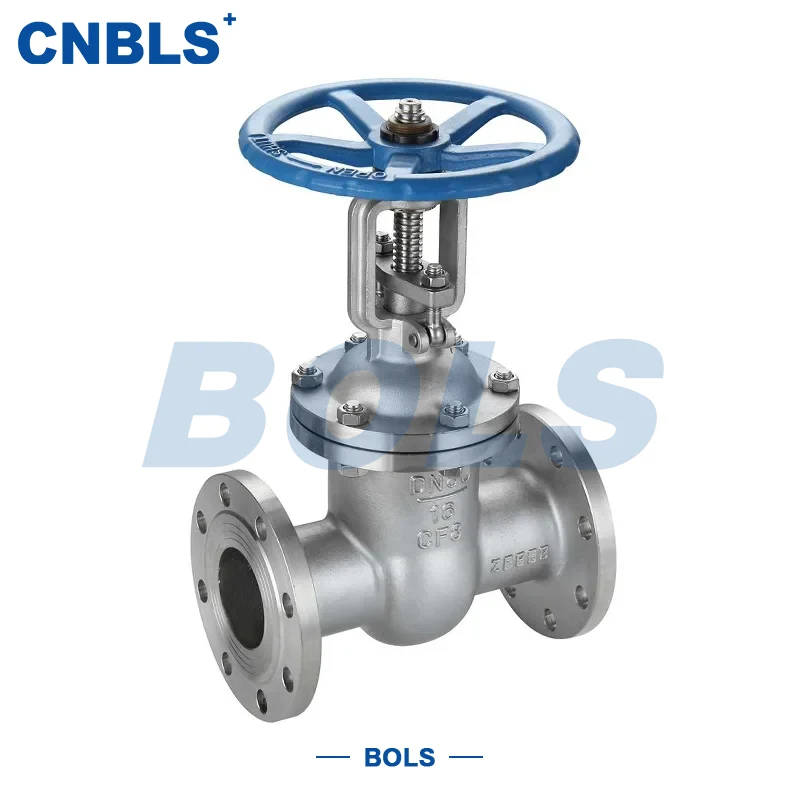

Ruostumattomasta teräksestä valmistettu laipallinen luistiventtiili Z41H on täysin ruostumattomasta teräksestä valmistettu pakotettu tiivisteventtiili, jonka pääliitäntä on laippa. Sen sulkuelin on porttikiekko, jonka liikesuunta on kohtisuorassa virtaussuuntaan nähden. Venttiili avataan ja suljetaan nostamalla porttilevyä, jolloin väliaineen katkaisu tai liittäminen tapahtuu tarkasti.

Ruostumattomasta teräksestä valmistetut laippaporttiventtiilit soveltuvat erilaisiin työolosuhteisiin ja niitä käytetään laajalti veden, höyryn, öljyn, syövyttävien väliaineiden ja yleisen kaasun putkistojärjestelmissä kemian-, öljy-, vedenkäsittely-, metallurgia- ja muilla aloilla. Vakaan suorituskyvyn ja laajan käyttökelpoisuuden ansiosta niistä on tullut välttämättömiä perusohjauslaitteita eri teollisuudenalojen putkistojärjestelmissä.

Venttiilillä on kohtuullinen rakenne ja luotettava tiivistys, se kestää pitkäaikaista eroosiota ja eri väliaineiden korroosiota ja täyttää teollisuustuotannon tiukat vaatimukset.

Ydinominaisuudet

● Rakennetyyppi: Ulkopuolinen ruuvi & ike, jäykkä kiilalevy. Vakaa rakenne, sujuva avautuminen ja sulkeminen, helppo tarkkailla toimintatilaa ja kätevä huoltoon.

● Liitäntätyyppi: Laippaliitäntä, jossa RF-korotettu pintarakenne, standardien GB/T 9113 ja HG/T 20592 mukainen. Kiinteä liitäntä ja erinomainen tiivistyskyky estää tehokkaasti väliaineen vuotamisen.

● Tiivistystyyppi: Metallinen kova tiiviste kovaseospäällysteellä tiivistepinnoilla, kulutusta ja eroosiota kestävä, vakaa tiiviste, nollavuoto hydrostaattisessa testissä, sopii korkeapaineisiin ja epäpuhtauksia sisältäviin olosuhteisiin.

● Nimellispaine: Kattaa PN10/PN16/PN25/PN40/PN63/PN100, joustava valinta matala- ja korkeapaineisiin putkiin.

● Materiaaliluokka: Ruostumaton teräsrunko, valinnainen 304/06Cr19Ni10, 316/06Cr17Ni12Mo2, erinomainen korroosionkestävyys eri materiaaleille.

● Käyttötila: Manuaalinen (käsipyörä), sähköinen, pneumaattinen. Joustava valinta eri automaatiotasoille.

Mallin tulkinta

Jokaisella mallin Z41H kirjaimella ja numerolla on selkeä määritelmä, jotta ostajat voivat tunnistaa tekniset tiedot nopeasti:

● Z: Gate Valve, määrittää pääventtiilityypin on/off-huoltoa varten.

● 4: Laippaliitäntä, täyttää teollisuuslaippa-asennusstandardit.

● 1: Ulkopuolinen ruuvi & ike, yksikiilalevy, joka toimii sujuvasti ja huoltaa helposti.

● H: Kovametallipäällysteinen istuinpinta, joka edustaa luotettavaa tiivistystä, kulutuskestävyyttä ja eroosionkestävyyttä.

Komponenttien materiaalit

Kaikki ruostumattomasta teräksestä valmistettujen laippaporttiventtiilien avainkomponentit on valittu tarkasti korroosionkestävyyden, kulutuskestävyyden ja rakenteellisen lujuuden perusteella:

● Venttiilin runko / konepelti: 304 (06Cr19Ni10) tai 316 (06Cr17Ni12Mo2) ruostumatonta terästä, korkea lujuus ja vahva korroosionkestävyys.

● Venttiilin varsi: 304/316 ruostumatonta terästä, karkaistu ja karkaistu parantamaan lujuutta ja kulutuskestävyyttä.

● Levy: Ruostumattomasta teräksestä valmistettu alusta kovaseospäällysteellä, sitkeä ja kulutusta kestävä.

● Venttiilin istukka: Kovametallipäällyste, tarkasti sovitettu levyn kanssa vakaan nollavuotojen varmistamiseksi.

● Laippatiiviste: Joustava grafiitti tai PTFE, kestää korkeita lämpötiloja ja korroosiota.

● Pultti/mutteri: Ruostumaton teräs/seospultit, korkea lujuus ja ruosteenesto.

Suunnittelu- ja valmistusstandardit

● Luistiventtiilin yleiset tiedot: GB/T 12234

● Kasvotusten mitta: GB/T 12221

● Laipan mitat: GB/T 9113

● Paine-lämpötilaluokitus: GB/T 12224

● Venttiilin testaus ja tarkastus: GB/T 13927

Valinta- ja asennuspisteet

Valintapisteet

● Erittäin syövyttävälle materiaalille suositellaan ruostumatonta terästä 316; 316 litraa suositellaan kloridia sisältäville aineille.

● Korkean lämpötilan ja korkean paineen olosuhteissa (> 400 ℃, ≥ PN40) tarkista paine-lämpötilaluokitus GB/T 12224:n mukaan.

● Valitse toimintatila: manuaali pienille/matalataajuisille putkilinjoille; sähkö/pneumaattinen suurille/automaattisille järjestelmille.

Asennuspisteet

● Varaa riittävästi tilaa varren nostamiseen häiriöiden välttämiseksi.

● Kiristä laippapultit symmetrisesti ja tasaisesti vuotojen estämiseksi.

● Puhdista putkiston sisällä olevat epäpuhtaudet, hitsauskuona ja öljy ennen asennusta.

● Suorita painetesti asennuksen jälkeen varmistaaksesi, ettei vuotoja ole ennen käyttöönottoa.

Yhteenveto tuotteen eduista

Ruostumattomasta teräksestä valmistetut Z41H-laippaluistiventtiilit sisältävät täysin ruostumatonta terästä olevaa rakennetta, vakaan metallisen kovatiivisteen, joustavat toimintatilat ja laajan painealueen. Niitä käytetään laajalti kemian-, öljy-, vedenkäsittely- ja muilla aloilla.

Venttiilit tarjoavat luotettavan tiivistyksen, helpon käytön ja pitkän käyttöiän, mikä ratkaisee tehokkaasti kipukohdat, kuten vuodon, kulumisen ja huonon toiminnan. Ne on valmistettu tiukasti kansallisten ja teollisten standardien mukaisesti, ja ne ovat luotettava valinta teollisuusputkistojen on/off-huoltoon erilaisissa paine- ja keskiolosuhteissa.
