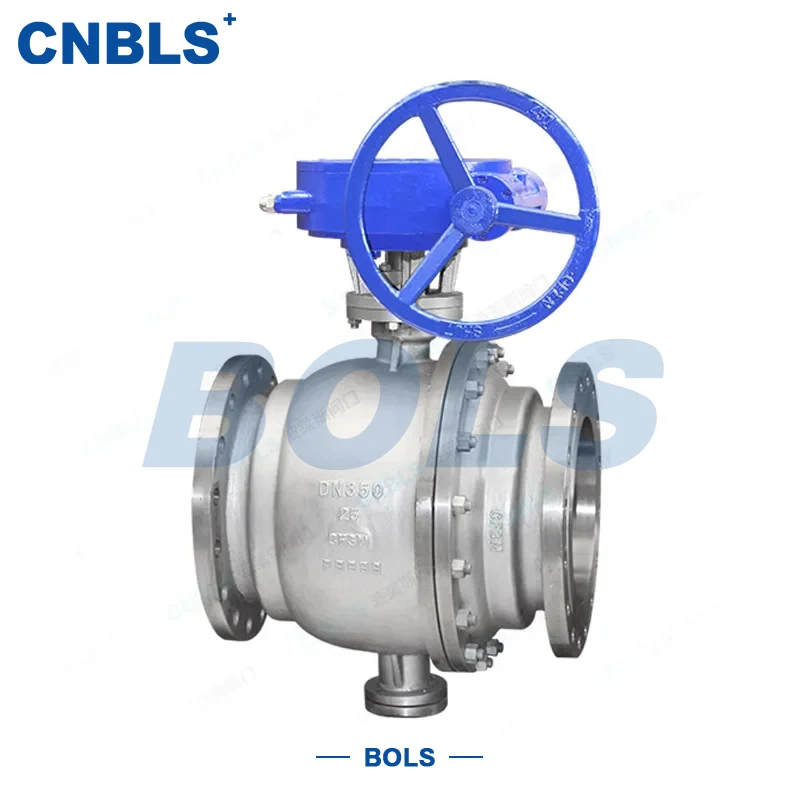

Ruostumattomasta teräksestä valmistetut laippaliitännät kiinteät palloventtiilit

Ruostumattomasta teräksestä valmistetut laippaan asennetut kiinteät palloventtiilit on erittäin tarkka pyörivä sulku- ja ohjausventtiili, jossa on täysi ruostumaton teräsrakenne, laippaliitäntä ja kiinteä kuularakenne. Se on erityisesti suunniteltu korkeapaineisiin, suuren halkaisijan ja syövyttäviä työolosuhteita varten. Sen ydinkomponentteja ovat ruostumattomasta teräksestä valmistettu venttiilirunko/konepelti, kiinteä tukipallo, joka on sijoitettu ylemmän ja alemman venttiilin varrelle, venttiilin istukka elastisella esijännitysmekanismilla, venttiilin varsi, tiivisteen tiivistekokoonpano ja kansalliset/amerikkalaiset standardilaippaliitospäät, jotka varmistavat helpon purkamisen ja lujan liittämisen teollisuusputkistoon.

Tämän venttiilin ydinetu on sen kiinteän kuularakenteen vakaus: käytön aikana kaikki palloon vaikuttavan keskipaineen aiheuttamat kuormat siirtyvät ylempään ja alempaan laakeriin, jolloin pallo ei siirry. Tämä varmistaa, että keskipaineen vaihtelut eivät vaikuta tiivistyksen luotettavuuteen, joten se sopii paremmin korkeapaineisiin ja suurihalkaisijaisiin skenaarioihin verrattuna kelluviin pallorakenteisiin. Toimintaperiaate on yksinkertainen ja tehokas: venttiilin karaa ohjaavat manuaaliset, pneumaattiset tai sähköiset toimilaitteet pyörittämään kiinteää palloa 0° ~ 90° – kun pallon läpimenevä reikä on linjassa putkilinjan virtauskanavan kanssa, venttiili on täysin auki, mikä mahdollistaa esteettömän väliaineen virtauksen; kun se on käännetty 90° täysin väärään linjaan virtauskanavan kanssa, se on täysin suljettu tiukan sulkemisen saavuttamiseksi; virtausta voidaan säätää tarkasti missä tahansa kulmassa välillä 0° - 90°.

Valmistettu noudattaen tiukasti kotimaisia ​​ja kansainvälisiä standardeja, kuten GB/T 12237 ja API 608, ruostumattomasta teräksestä valmistetut laippa-asennetut kiinteät palloventtiilit tarjoavat pienen avaus- ja sulkeutumismomentin, luotettavan tiivistyksen, alhaisen virtausvastuksen ja pitkän käyttöiän. Sitä käytetään laajalti useilla teollisuuden aloilla, mukaan lukien petrokemianteollisuus ja maakaasun siirto, ja se toimii ydinputkistolaitteistona tehokkaaseen sulkemiseen ja väliaineen tarkkaan säätelyyn.

Tärkeimmät ominaisuudet ja edut

Ruostumattomasta teräksestä valmistetuissa laippaasennetuissa kiinteissä palloventtiileissä, jotka keskittyvät ankarien teollisten työolosuhteiden tarpeisiin, on merkittäviä ydinominaisuuksia, jotka sopivat erilaisiin keskikorkeaan paineeseen ja syövyttäviin putkistojärjestelmiin:

Vakaa korkeapainetiivistys kiinteällä pallorakenteella:

Pallo asetetaan ylemmällä ja alemmalla venttiilivarrella, ja kaikki keskipainekuormat välittyvät laakereihin, mikä varmistaa, että pallo ei siirry. Jopa vaihtelevissa korkean paineen olosuhteissa se säilyttää vakaan tiivistyksen vuotoriskien eliminoimiseksi, mikä sopii korkeapaineisiin (PN40 ja enemmän) ja suuren halkaisijan (DN200 ja enemmän) skenaarioihin.

Täysin ruostumattomasta teräksestä valmistettu rakenne korroosion, kulumisen ja korkeiden lämpötilojen kestävyyteen:

Päärunko on valmistettu 304, 316, 316L ja muista ruostumattomista teräsmateriaaleista, jotka tarjoavat erinomaisen korroosionkestävyyden, kulutuskestävyyden ja korkeiden lämpötilojen kestävyyden. Se voi mukautua syövyttäviin väliaineisiin, kuten heikkoihin happoihin, emäksiin, rikkiä ja klooria sisältäviin aineisiin, tasapainottaen puhtautta ja kestävyyttä.

Laippaliitäntä vahvalla sovitettavuudella:

Se käyttää erilaisia ​​laippatyyppejä, mukaan lukien RF-korotetut pinnat, FM-naaraspinnat ja RJ-rengasliitospinnat, ja se on GB/T 9113- ja ASME B16.5 -standardien mukainen ja sopii täydellisesti kotimaisiin ja kansainvälisiin teollisuusputkistoihin. Se on helppo purkaa ja koota, mikä helpottaa myöhempää huoltoa ja tarkastusta.

Luotettava tiivistys erittäin alhaisella vuotonopeudella:

Pehmeä tiiviste täyttää luokan VI tiivistysstandardin, sopii matalapaineisiin puhdistusaineisiin; kova tiiviste ottaa käyttöön Stellite-kovaseospäällyshitsauksen, jonka vuotoluokka on ISO 5208 luokkaan asti, soveltuu korkean lämpötilan, korkean paineen ja hiukkasia sisältäville aineille ja täyttää erilaisten työolosuhteiden tiivistysvaatimukset.

Helppokäyttöinen ja erittäin pieni virtausvastus:

Pienellä avaus- ja sulkeutumismomentilla se tukee manuaalisia, pneumaattisia ja sähköisiä käyttötiloja joustavaan käyttöön; Täysiporttirakenne mahdollistaa esteettömän väliaineen virtauksen, jolloin virtausvastuskerroin vastaa halkaisijaa, mikä vähentää putkilinjan energiankulutusta.

Standardoitu valmistus vahvalla monipuolisuudella:

Se noudattaa tiukasti useita kotimaisia ​​ja kansainvälisiä teollisuusstandardeja, ja siinä on täydellinen valikoima malleja ja teknisiä tietoja, jotka sopivat erilaisiin kotimaisiin ja kansainvälisiin teollisuusprojekteihin ja voidaan asentaa ja käyttää ilman lisämuutoksia.

Tekniset perustiedot

Perustiedot

Tiiviste- ja materiaaliparametrit

Pääkomponenttien materiaalit

Suunnittelu- ja valmistusstandardit

Suunnittelun perusstandardit: GB/T 12237 (Kiinan kansallinen standardi teräspalloventtiileille), API 608 (amerikkalainen standardi kiinteille palloventtiileille), GB/T 12224 (venttiilin paine-lämpötilaluokitusstandardi)

Liitäntä- ja mittastandardit: Laipan mitat (GB/T 9113/ASME B16.5), vastakkaiset mitat (GB/T 12221/ASME B16.10)

Testaus- ja tarkastusstandardit: GB/T 13927 (venttiilin painetesti), API 598 (amerikkalainen standardi venttiilien tarkastukselle), JB/T 9092 (venttiilikokoonpano ja hyväksyntä), rikkomaton testaus (UT/MT/PT, toteutettu JB/T 6439:n mukaan)

Materiaalistandardit: GB/T 1220 (kansallinen standardi ruostumattomille terästankoille), GB/T 13401 (standardi ruostumattomille teräksille takoille), ASTM A182 (amerikkalainen standardi ruostumattomasta teräksestä valmistettuille takoille, soveltuu vientiin)

Sovellusskenaariot

Stabiilin korkeapainetiivistyksen, korroosionkestävyyden ja kulutuskestävyyden etujen ansiosta ruostumattomasta teräksestä valmistettuja laippaan asennettuja kiinteitä palloventtiilejä käytetään laajalti erilaisissa teollisuuden putkistojärjestelmissä, jotka sopivat erityisen hyvin keskikorkeaan paineeseen, syövyttävään ja korkeaan tiivistystarkkuuteen. Tietyt toimialat ja mediat ovat seuraavat:

Tärkeimmät sovellusalat

Petrokemianteollisuus: Raakaöljyn, valmiin öljyn ja kemikaalien raaka-aineiden kuljetusputket

Maakaasun siirto: Maakaasun ja nestekaasun pitkän matkan ja asemaputket

Hienokemianteollisuus: Putket eri syövyttävien kemiallisten välineiden ja hienokemikaalien tuotantoon

Sähkövoima ja metallurgia: putkistot höyryä, korkean lämpötilan nesteitä ja hiukkasia sisältäviä väliaineita varten

Muut: Lääketeollisuus, elektroniikka, vedenkäsittely ja muut teollisuuden alat, jotka vaativat korkeaa tiivistystä ja korroosionkestävyyttä

Sovellettava media

Vesi, höyry, öljytuotteet, maakaasu, nestekaasu, heikot/voimakkaat syövyttävät kemialliset aineet, syövyttävät väliaineet, jotka sisältävät pienen määrän hiukkasia jne.

Valintaopas

Valinta paineen ja halkaisijan mukaan: Korkeapaineolosuhteissa (PN40 ja yli) tai suuren halkaisijan (DN200 ja enemmän) tapauksessa kiinteä pallorakenne on suositeltava; Määritä PN-luokka putkilinjan suunnittelupaineen mukaan ja korjaa sallittu paine GB/T 12224:ää kohti korkeassa lämpötilassa ylipainetoiminnan välttämiseksi.

Ruostumattoman teräksen materiaalin valinta materiaalin mukaan: 304 ruostumaton teräs tavallisille syövyttäville aineille; 316 ruostumaton teräs vahvoja syövyttäviä aineita varten; 316L ruostumaton teräs erittäin alhaisiin lämpötiloihin tai erittäin puhtaisiin olosuhteisiin.

Tiivistetyypin valinta työolosuhteiden mukaan: Pehmeä tiiviste matalapaineisiin, puhtaisiin, vuotamattomiin vaatimuksiin (esim. elintarvike- ja lääketeollisuus); Kova tiiviste korkeapaineisiin, korkeisiin lämpötiloihin, hiukkasia sisältäviin tai kulutusta kestäviin vaatimuksiin (esim. höyry, mineraaliliete).

Virtauskanavan ja venttiilin runkorakenteen valinta: Täysiporttimuotoilu alhaisen virtausvastuksen ja putkilinjan tarpeisiin; Supistettu portti normaaliolosuhteisiin (parempi kustannustehokkuus); Kolmiosainen venttiilirunko toistuviin huoltoskenaarioihin, mahdollistaen online-purkauksen ja huollon ilman putkiston irrottamista.

Laipan vakiosovitus: GB/T 9113 -standardilaipat (pääasiassa RF-pinta) kotiolosuhteisiin; ASME B16.5 -standardilaipat kansainvälisiin olosuhteisiin varmistaakseen täydellisen yhteensopivuuden putkilinjan laippojen kanssa.

Käyttö- ja huoltotiedot

Asennusohjeet

Laipan asennus: Valitse sopivat metallikierretyt tiivisteet, kiristä pultit diagonaalisella yhtenäisellä kiristysmenetelmällä ja varmista, että pultin esijännitys täyttää GB/T 3098.6 -vaatimukset; Puhdista laipan tiivistepinnan epäpuhtaudet ja naarmut ennen asennusta tasaisuuden varmistamiseksi.

Asennusta edeltävä tarkastus: Varmista, että venttiilin malli, PN-luokka, materiaali ja halkaisija vastaavat työolosuhteita; Kierrä venttiilin karaa manuaalisesti varmistaaksesi pallon tasaisen pyörimisen ilman jumiutumista; Tarkista, että venttiilin istukan elastinen esijännitysmekanismi on ehjä ja että tiivistepinta ei ole vahingoittunut.

Päivittäisen käytön tekniset tiedot

Avaus- ja sulkemistoiminnot: Säädä tiukasti kiertokulmaa välillä 0°-90° ja estä ylikierto, jotta venttiilin kara tai istukka ei vahingoitu.

Virtauksen säätö: Käytä venttiilin karaa hitaasti välttääksesi tiivisteen pinnan vaurioitumisen keskimääräisen iskun aiheuttaman; Ennen kuin avaat venttiilin korkeapaineisissa olosuhteissa, poista paine ensin hitaasti ja avaa sitten venttiili vähitellen.

Säännöllinen huolto

Vuotojen tarkastus: Tarkista säännöllisesti laippaliitännät, venttiilin kansi ja venttiilivarren tiiviste vuotojen varalta; Kiristä pultit tai vaihda tiiviste/tiivisteet välittömästi, jos vuotoja havaitaan.

Voitelu Huolto: Lisää korkeaan lämpötilaan sopivaa käyttölämpötilaan sopivaa rasvaa 3–6 kuukauden välein voitelemaan ylä- ja alalaakerit sekä venttiilivarsi.

Komponenttien tarkastus: Puhdista virtauskanavan epäpuhtaudet säännöllisesti, tarkista pallon ja venttiilin istukan kuluminen ja suorita hitsauskorjaus tai komponenttien vaihto välittömästi, jos kuluminen on vakavaa.

Erityiset työolosuojat

Rikkiä sisältävät materiaalit: Valitse rikinkestävä ruostumaton teräsmateriaali ja suorita rikinestokäsittely NACE MR0175 -standardin mukaisesti.

Korkean lämpötilan olosuhteet: Asenna lämpöeristysholkki toimilaitteen ja tiivisteen suojaamiseksi, mikä pidentää käyttöikää.

Pitkäaikainen sammutus: Avaa venttiili kokonaan ulospuhallusta ja kuonanpuhdistusta varten ennen sammuttamista; Tarkista manuaalisesti venttiilin varren joustavuus ennen uudelleenkäynnistystä normaalin toiminnan varmistamiseksi.
