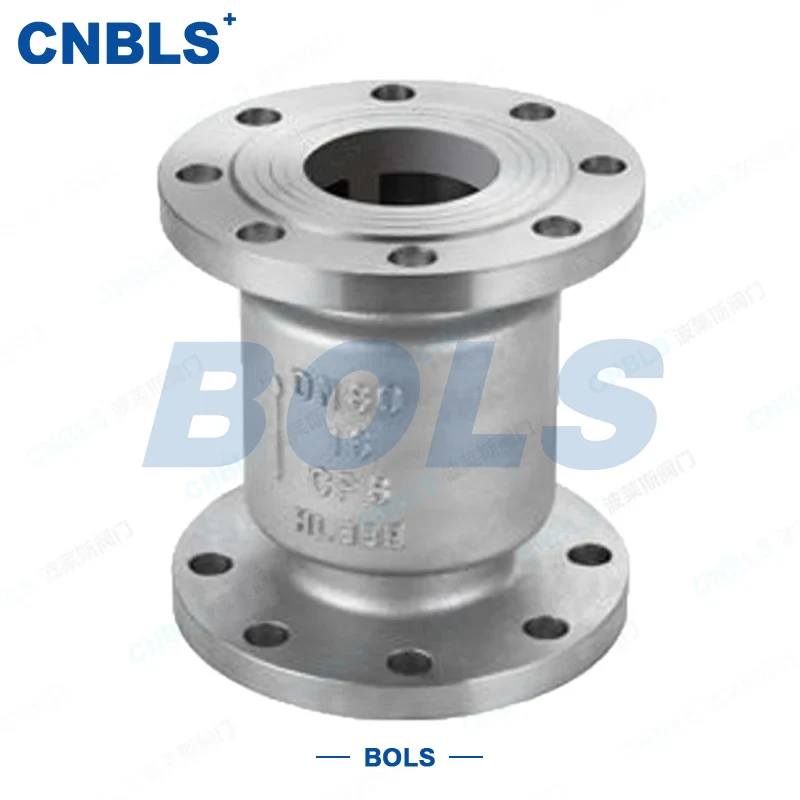

Pystysuorat takaiskuventtiilit ruostumattomasta teräksestä

Ruostumattomasta teräksestä valmistetut pystysuorat takaiskuventtiilit ovat automaattisia sulkuventtiileitä, jotka on erityisesti suunniteltu pystysuoraan putkistoon. Ne koostuvat pääasiassa ruostumattomasta teräksestä tehdystä rungosta, kiekosta, ohjausmekanismista ja valinnaisesta ruostumattomasta teräksestä valmistettavasta jousesta, ilman lisäkäyttölaitteita. Venttiilit avautuvat ja sulkeutuvat automaattisesti keskipaineen ja painovoiman (tai jousivoiman) perusteella.

Sen ydinrakenne sopii pystysuoraan putkilinjan vaatimuksiin: väliaineen tulee virrata pystysuunnassa ylöspäin. Eteenpäin virtauksen aikana keskipaine voittaa kiekon painovoiman (tai jousen esijännityksen) työntäen kiekon ylöspäin ohjausmekanismia pitkin, mikä varmistaa tasaisen väliaineen kulkua. Takaisinvirtauksen tapauksessa kiekko putoaa nopeasti ja tarkasti takaisin tiivistämään oman painon, takaisinvirtauspaineen (ja jousivoiman) yhteisvaikutuksen, joka estää takaisinvirtauksen.

Kompaktin rakenteen, alhaisen virtausvastuksen ja luotettavan tiivistyksen ansiosta näitä venttiileitä käytetään laajalti kunnallisissa vesihuollossa ja viemäröinnissä, LVI-asennuksissa korkeissa rakennuksissa, petrokemian-, sähkö-, elintarvike- ja lääketeollisuudessa, joilla on korkeat korroosionkestävyysvaatimukset. Ne ovat avainkomponentteja, jotka varmistavat syövyttäviä aineita yksisuuntaisen vakaan virtauksen pystysuorassa putkissa. Erinomaisen suorituskyvyn ansiosta ruostumattomasta teräksestä valmistetut venttiilit ovat suositeltavia pystysuorassa putkistossa.

Tekniset ydinparametrit

Tuotteen ydinedut

Pystysuuntainen omistettu muotoilu, vahva sopeutumiskyky

Suunniteltu erityisesti pystysuuntaisiin putkiin, joissa on pystysuora virtausreitti ja asennussuunta. Se ratkaisee asennusvaikeudet kapeissa tiloissa, soveltuu erityisesti korkeisiin rakennuksiin, laitteistovälirakennuksiin ja muihin tilarajoitteisiin tilanteisiin. Ruostumattomasta teräksestä valmistetut pystysuorat takaiskuventtiilit voidaan sovittaa suoraan erilaisiin pystysuoraan putkistoon.

Täysin ruostumaton teräsmateriaali, korroosionkestävä ja kestävä

Hyväksyy 304/316/316L ruostumatonta terästä ja vastaavia ANSI-materiaaleja, joilla on korroosionkestävyys, korkean lämpötilan ja kulutuskestävyys. Se voi toimia vakaasti pitkään syövyttävissä aineissa, kuten klooratussa vedessä, hapossa ja alkalissa, ilman jatkuvaa vaihtoa, mikä vähentää ylläpitokustannuksia.

Herkkä avaaminen ja sulkeminen, luotettava takaisinvirtauksen esto

Sisäänrakennettu tarkka ohjausmekanismi varmistaa levyn nostamisen ilman poikkeamaa. Sulkemisreaktio voi olla jopa 0,2 sekuntia, mikä estää nopeasti väliaineen takaisinvirtauksen, suojaa tehokkaasti pumppuja, kompressoreja ja muita alavirran laitteita vesivasaran iskuilta ja välttää laitevaurioita.

Yhteensopiva kaksoisstandardin kanssa, laaja universaali

Täyttää sekä GB (GB/T-sarja) että ANSI (API 594, ANSI-sarja) standardit, mukautuu joustavasti GB- ja ANSI-putkijärjestelmiin ilman lisämuokkausta, mikä alentaa hankinta- ja asennuskustannuksia.

Saatavilla useita eritelmiä erilaisiin työolosuhteisiin

Halkaisija vaihtelee välillä DN15-DN300 täydellisillä paineluokilla. Tiivistystyyppi ja liitäntä voidaan valita tarpeen mukaan. Jousikuormitettu tyyppi sopii matalavirtausolosuhteisiin; ei-jousityyppi on energiaa säästävämpi ja täyttää eri skenaarioiden vaatimukset.

Komponenttien materiaalit ja rakenne

Ydinkomponenttien materiaalit

● Runko / konepelti: GB 304/316/316L (GB/T 1220), ANSI ASTM A182/A351 vastaavat materiaalit, valittu keskikorroosion voimakkuuden mukaan.

● Levy: Sama materiaali kuin runko + Stellite metalliseospäällys (kova tiiviste) tai ruostumaton teräs + PTFE pehmeä tiivisterengas (pehmeä tiiviste), joka tasapainottaa tiivistyksen suorituskyvyn ja kestävyyden.

● Ohjausmekanismi: Taottu ruostumaton teräs sama kuin runko; ohjainholkki ruostumattomasta teräksestä pohjautuvasta kovaseoksesta, kulutusta ja korroosiota kestävä, mikä varmistaa tarkan avautumisen/sulkemisen ilman poikkeamaa.

● Jousi (valinnainen): 304/316/316L ruostumaton teräs jousiteräs vakaalla elastisella, sopii erilaisiin syövyttäviin olosuhteisiin ja lämpötiloihin.

● Tiivisteet: Inconel metalliseosrengas korkeaan lämpötilaan; PTFE/perfluorieetterikumirengas keskikokoiseen ja matalaan lämpötilaan; spiraalikierretty tiiviste laipan tiivistämiseen, mikä varmistaa luotettavan tiivistyksen.

● Pultit/mutterit: Ruostumaton teräs, sama kuin runko, vastaa vastaavia GB/ANSI-standardeja, mikä varmistaa yleisen korroosionkestävyyden ja liitoslujuuden.

Rakenteelliset ominaisuudet

Pystysuuntainen nostorakenne, suora pystysuora virtausreitti, sisäänrakennettu tarkka ohjausmekanismi. Valinnainen jousiavusteinen sulkeminen alhaisen virtauksen olosuhteisiin. Kaksoisliitäntä: laipallinen / sisäkierre, helppo asentaa ja purkaa. Kompakti kokonaisrakenne ja pieni tila

Suunnittelu- ja valmistusstandardit

Valintaohjeet

Vahvista asennus ja virtaussuunta

Varmista pystysuora putkilinjan asennus niin, että väliaine virtaa pystysuunnassa ylöspäin. Vaakasuora tai kalteva asennus on ehdottomasti kielletty, muuten se aiheuttaa levyn rikkoutumisen ja tiivisteen vuotamisen. Ruostumattomasta teräksestä valmistetut pystysuorat takaiskuventtiilit soveltuvat vain pystysuoraan olosuhteisiin.

Vastaa standardia ja paineluokkaa

Valitse vastaava PN/luokka GB- tai ANSI-putkijärjestelmän mukaan (esim. GB PN16, ANSI Class150). Varmista, että paineluokitus vastaa putkilinjan suunniteltua painetta ylipainetoiminnan välttämiseksi.

Tiivistystyypin valinta

Metallinen kova tiiviste korkeille lämpötiloille (>200 ℃), hiukkasia sisältäville tai paljon kuluville aineille. Pehmeä tiiviste keski- ja matalalle lämpötilalle (≤ 200 ℃) ja puhtaalle materiaalille, joka saavuttaa lähes nollan vuodon sopimaan eri materiaaliominaisuuksiin.

Tarkka materiaalin sovitus

304 ruostumaton teräs yleisiin syövyttäviin aineisiin (heikko happo ja emäs, kloorattu vesi). 316 ruostumaton teräs voimakkaille syövyttäville aineille (väkevä happo ja alkali, rikki/klooripitoiset aineet). 316L ruostumaton teräs erittäin alhaisiin lämpötiloihin tai voimakkaisiin korroosioolosuhteisiin käyttöiän varmistamiseksi.

Jousi vs ei-jousityyppi valinta

Jousikuormitteinen tyyppi matalan virtauksen ja matalapaineisiin olosuhteisiin (riittämätön minimi avaamispaine), jousen avulla parempaan luotettavuuteen. Ei-jousitettu tyyppi normaalille virtaukselle ja paineelle, avaaminen/sulkeminen keskipaineella ja painovoimalla, energiaa säästävämpi.

Käyttö- ja huoltotiedot

1 Asennusohjeet

● Asenna tiukasti pystysuoraan ja varmista, että väliaineen virtaussuunta on yhdenmukainen rungossa olevan "nuoli ylöspäin" -merkin kanssa. Vaakasuora tai kalteva asennus on kielletty.

● Varmista ennen asennusta, että venttiilin malli, paineluokka, materiaali ja halkaisija vastaavat putkistoa. Tarkista runko, levy ja ohjausmekanismi vaurioiden varalta. Paina levyä käsin varmistaaksesi joustavan noston ilman jumiutumista.

● Varaa huoltotilaa venttiilin yläpuolelle myöhempää konepellin purkamista, levyn ja ohjausmekanismin irrottamista varten.

2 Säännöllinen huolto

● Tarkista liitännät ja konepellin tiivisteet säännöllisesti käytön aikana; kiristä pultit tai vaihda tiivisteet vuotojen varalta.

● Pura ja puhdista venttiilin sisällä olevat epäpuhtaudet ja lika säännöllisesti, tarkista ohjausmekanismin joustavuus. Tarkista jousen jousto jousikuormitetun tyypin osalta ja vaihda ajoissa, jos se on vaimennettu.

● Käytä vastavirtaventtiiliä hitaasti lisätäksesi väliaineen painetta ja virtausta asteittain välttäen välitöntä korkean paineen vaikutusta levyyn komponenttien vaurioitumisen estämiseksi.

3 Käynnistä uudelleen pitkäaikaisen sammutuksen jälkeen

Ennen kuin käynnistät uudelleen, paina levyä manuaalisesti varmistaaksesi joustavan avaamisen/sulkemisen. Tarkista, ettei venttiilin sisällä ole tukoksia. Kun olet vahvistanut, syötä väliainetta hitaasti, jotta komponentit eivät juuttuisi aiheuttamaan tiivistysvirheitä tai avaamis-/sulkeutumisvirheitä.

Sovelluskentät

Vahvan korroosionkestävyyden, kompaktin rakenteen ja herkän avaamisen/sulkemisen ansiosta ruostumattomasta teräksestä valmistetut pystysuorat takaiskuventtiilit ovat laajalti käytössä seuraavien teollisuudenalojen pystyputkijärjestelmissä:

● Kunnallinen vesihuolto ja viemäröinti: putkistot syövyttäville aineille, kuten kloorattu vesi ja viemäri, erityisesti korkeiden rakennusten pystysuorat vesiputket.

● LVI korkeissa rakennuksissa: pystysuorat putkistot ilmastointi- ja lämmitysjärjestelmiin, jotka soveltuvat hyvin ahtaisiin tiloihin.

● Petrokemianteollisuus: syövyttävät putkistot kemiallisille aineille, rikkiä/klooria sisältäville aineille, sopivat matalan tai keskikorkean paineen olosuhteisiin.

● Sähköteollisuus: voimalaitosten apujärjestelmät, höyryputket, korkeita lämpötiloja kestävä, kulutusta kestävä ja vakaa käytössä.

● Elintarvike- ja lääketeollisuus: puhtaat syövyttävät väliaineputket, jotka täyttävät hygieniavaatimukset, luotettava tiivistys ja ei vuotoja.
