Ruostumattomasta teräksestä valmistettu hammasratas Wafer Knife -luistiventtiilit

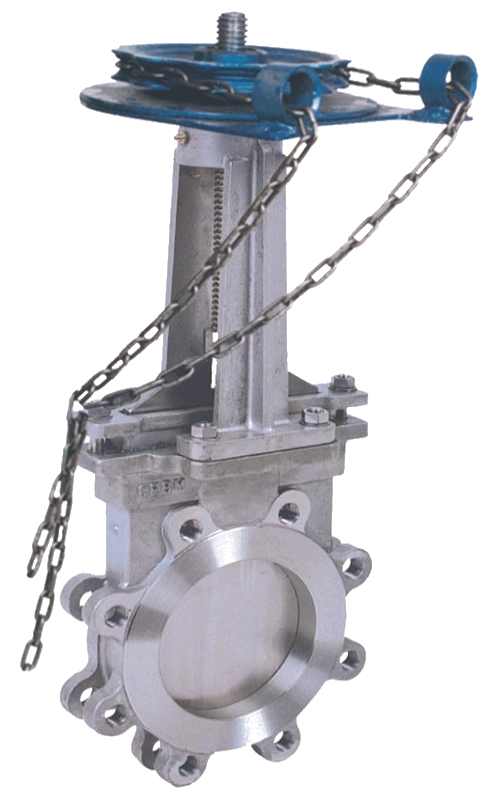

PZL73H Stainless Steel Sprocket Wafer Knife Gate Valve on sulkuventtiili, joka on erityisesti suunniteltu epäpuhtauksia sisältävien välineiden kuljettamiseen. Siinä on hammaspyörävetoinen muotoilu ja terävä veitsityyppinen portti. Pyörittämällä hammaspyörää venttiilin varren nostamiseksi tai laskemiseksi se voi tehokkaasti leikata pois kiinteät hiukkaset ja kuituiset epäpuhtaudet väliaineesta suljettuna, mikä estää olennaisesti putkilinjan tukkeutumisen.

Venttiili on valmistettu kokonaan ruostumattomasta 304/316-teräksestä, jolla on erinomainen korroosionkestävyys ja joka soveltuu matalan tai keskipaineisen paineen ja syövyttävissä työolosuhteissa, joissa on korkea viskositeetti ja epäpuhtauksia sisältäviä aineita. Siinä on kompakti rakenne, kevyt paino ja työvoimaa säästävä toiminta, joten se sopii erityisen hyvin kapeisiin asennustiloihin ja tilanteisiin, joissa vaaditaan suurta manuaalista vääntömomenttia.

Sitä käytetään laajalti keskisuurissa ja suurissa putkistoissa teollisuudessa, kuten jätevedenkäsittelyssä, kaivosjätteissä, paperimassassa, rakennusmateriaalijauheessa jne. Luotettavan suorituskyvyn ansiosta ruostumattomasta teräksestä valmistettujen PZL73H-hampaiden kiekkoveitsiluistiventtiileistä on tullut suosituin sulkulaite epäpuhtauksia sisältäville väliaineputkille eri teollisuudenaloilla.

Tekniset ydinparametrit

Ydinominaisuudet

● Rakennetyyppi: Veitsen muotoinen porttilevy, ulkoruuvi ja haarukka, lyhyt kasvotusten muotoilu, säästää asennustilaa ja sopii ahtaisiin työolosuhteisiin.

● Liitäntätyyppi: Kiekkoliitäntä, noudattaa tiukasti kiekkoventtiilien asennuksen GB/T 12221 -standardia, helppo asentaa ilman ylimääräistä tilaa, mikä vähentää putkilinjan rakennuskustannuksia.

● Tiivistystyyppi: Metallinen kova tiiviste, kovaseospinnoite portin kiekon ja istukan tiivistyspinnoilla, vakaa tiivistyskyky, kestää eroosiota kovia hiukkasia sisältävistä aineista, pidempi käyttöikä.

● Toimintatyyppi: hammaspyöräkäyttö, ketjuvaihteistolla vahvistettu vääntömomentti, työtä säästävä manuaalinen käyttö, suurireikäisten venttiilien manuaalisen käytön vaikeuden ratkaiseminen.

● Rungon materiaali: Ruostumaton teräs (304/316), erinomainen korroosionkestävyys, sopii eri korroosiotasoille ja pitkäaikaiseen käyttöön erittäin syövyttävissä olosuhteissa.

● Virtauskanavan ominaisuus: Täysreikäinen suora kanava, ei kuristusvastusta, tasainen väliaineen virtaus, vahva tukkeutumisenestokyky, välttäen venttiilin toimintaan vaikuttavien epäpuhtauksien kerääntymisen.

Mallin tulkinta

Jokaisella PZL73H-mallin kirjaimella ja numerolla on selkeä merkitys, mikä auttaa ostajia tunnistamaan tekniset tiedot nopeasti ja vastaamaan vaatimuksiin tarkasti:

● P: Kuonanpoisto / Veitsen muotoinen rakenne, selvästi merkitty veitsiluukkuventtiiliksi, suunniteltu erityisesti epäpuhtauksia sisältäville aineille.

● Z: Gate Valve, määrittää pääventtiililuokan.

● L: Sprocket Drive, osoittaa toimintatilan ja korostaa työvoiman säästöetua.

● 7: Wafer Connection, määrittää yleisen kiekkoasennuksen asennusliitäntätyypin.

● 3: Outside Screw & Yoke, merkitsee rakennetyypin kätevää huoltoa varten asennuksen jälkeen.

● H: Kovametallipäällysteinen istuinpinta näyttää tiivistyspinnan prosessin ja korostaa tiivistyksen luotettavuutta.

Komponenttien materiaalit

Ruostumattomasta teräksestä valmistettujen Sprocket Wafer Knife Gate -venttiilien ydinkomponentit on valittu tarkasti korroosionkestävyyden, kulutuskestävyyden ja käyttöiän perusteella:

● Venttiilin runko / venttiililevyrunko: 304/316 ruostumatonta terästä, korkea lujuus ja korroosionkestävyys, valinnainen keskikorroosion mukaan.

● Knife Gate Disc: Ruostumaton teräs alusta + Stellite-pinnoite, reunan kovuus ≥ HRC 55, korkea terävyys kiinteiden epäpuhtauksien tehokkaaseen leikkaamiseen, kulutusta ja eroosiota kestävä.

● Venttiilin istukka: Ruostumaton teräs kovaseospäällysteellä, erityisesti koville hiukkasaineille, kulutusta kestävä tiivistepinta varmistaa pitkäaikaisen vakaan tiivistyksen.

● Venttiilin varsi: 304 ruostumaton teräs, kromattu pinta, parannettu kulumisen ja korroosionkestävyys, välttäen ruostetta ja juuttumista pitkäaikaisen käytön aikana.

● Laippatiiviste: Joustava grafiittitiiviste, korkean lämpötilan ja korroosionkestävä, erinomainen tiivistys vuotojen estämiseksi.

● Ketjupyörä / Ketju: Ruostumaton teräs, sopii pitkäaikaiseen käyttöön syövyttävissä olosuhteissa, ei helposti ruostua tai vahingoittu, mikä varmistaa vakaan voimansiirron.

Suunnittelu- ja valmistusstandardit

Koko tuotanto noudattaa kansallisia ja teollisia standardeja tiukan laadunvalvonnan kanssa:

● Teräsulkuventtiilien yleinen rakenne: JB/T 8528, CJ/T 282

● Kiekkoliitoksen mitat: GB/T 12221

● Hammaspyörän vaihteiston osat: GB/T 1243

● Paine-lämpötilaluokitukset: GB/T 12224

● Venttiilin testaus ja tarkastus: GB/T 13927, JB/T 9092

● Materiaali ruostumatonta terästä: ASTM A182

Valinta- ja asennus- ja huoltopisteet

Valintapisteet

● Erittäin syövyttävissä aineissa (happo-alkaliliete) suositellaan ruostumatonta 316-terästä. 304 ruostumatonta terästä voidaan käyttää yleisissä hiukkasia sisältävissä materiaaleissa kustannusten alentamiseksi ja vakauden varmistamiseksi.

● Suurireikäisille venttiileille (DN ≥ 500) suositellaan 1:10 suursuhdetta ketjupyörää, joka vähentää edelleen manuaalista käyttöä.

Asennuspisteet

● Säilytä koaksiaalinen putkilinjan laippojen kanssa, kiristä pultit symmetrisesti ja tasaisesti välttääksesi rungon muodonmuutoksia ja vuotoja.

● Varaa ketjupyörän käyttöpuolelle riittävästi pyörimistilaa sujuvaa liikettä varten.

● Puhdista putkistossa olevat epäpuhtaudet ja hitsauskuona ennen asennusta; asenna suodattimet etu- ja alavirtaan paremman suojan saamiseksi.

Huoltopisteet

● Voitele hammaspyörä ja ketju säännöllisesti ruosteen ja juuttumisen estämiseksi.

● Avaa ja sulje venttiili säännöllisin väliajoin epäpuhtauksia sisältävissä olosuhteissa puhdistaaksesi levyn ja tiivisteen väliin kertyneen kuonan, mikä säilyttää tiiviyden ja toiminnan joustavuuden.

Tuotteen etu

Ruostumattomasta teräksestä valmistettujen PZL73H-kiekkojen veitsiluukkuventtiileissä on täysin ruostumaton teräsrakenne, tehokas veitsiportti ja työvoimaa säästävä ketjupyöräkäyttö, jotka sopivat täydellisesti epäpuhtauksia sisältäviin ja erittäin syövytteisiin sovelluksiin. Kompaktit, helppo asentaa ja huoltaa, ne ratkaisevat tehokkaasti teollisuuden kipukohdat, kuten putkistojen tukkeutumisen, vaikean käytön ja tiivisteen vuotamisen. Niitä käytetään laajasti keskisuurissa ja suurissa putkissa eri teollisuudenaloilla, ja ne toimivat luotettavana sulkuratkaisuna epäpuhtauksia sisältäville mediajärjestelmille.
